Stappen
OPMERKING:
De systeemkaart kan worden verwijderd en geïnstalleerd met de thermische module bevestigd om de thermische
verbinding tussen de systeemkaart en de koelplaat te behouden. Hiervoor dienen monteurs ook de twee (M2x5) schroeven te
verwijderen waarmee de systeemventilator aan de palmsteuneenheid wordt bevestigd.
1. Verwijder de vingerafdrukkabel uit de connector op de systeemkaart.
2. Verwijder de tape en koppel de kabel van de sensorkaart los van de connector op de systeemkaart.
3. Verwijder de drie schroeven (M2x4) waarmee de beugel van de USB Type-C op de systeemkaart wordt bevestigd.
4. Verwijder de twee schroeven (M2x3) waarmee de beugel van de eDP-kabel aan de systeemkaart wordt bevestigd.
5. Til de eDP-kabelbeugel uit het systeem.
6. Verwijder de tape waarmee de beeldschermkabel aan de systeemkaart is bevestigd.
7. Gebruik het treklipje om de beeldschermkabel los te koppelen van de connector op de systeemkaart.
8. Koppel de eDP-kabel los van de connector op de systeemkaart en verwijder deze uit de routeringsgeleider.
9. Open de vergrendeling en koppel de kabel van de USH-kaart los van de systeemkaart.
10. Open de vergrendeling en koppel de kabel van de led-kaart los van de systeemkaart.
11. Open de vergrendeling en koppel de kabel van de clickpad los van de systeemkaart.
12. Wrik de knoopcelbatterij los van de palmsteuneenheid en verwijder die uit de routeringsgeleiders op de palmsteuneenheid.
13. Verwijder de drie schroeven (M2x3) waarmee de systeemkaart op de palmsteuneenheid en toetsenbordeenheid wordt bevestigd.
14. Til de systeemkaart weg van de palmsteuneenheid en toetsenbordeenheid.
15. Draai de systeemkaart om en koppel de kabel van de knoopcelbatterij los van de connector op de systeemkaart.
De systeemkaart installeren
Vereisten
Als u een component vervangt, dient u het bestaande component te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

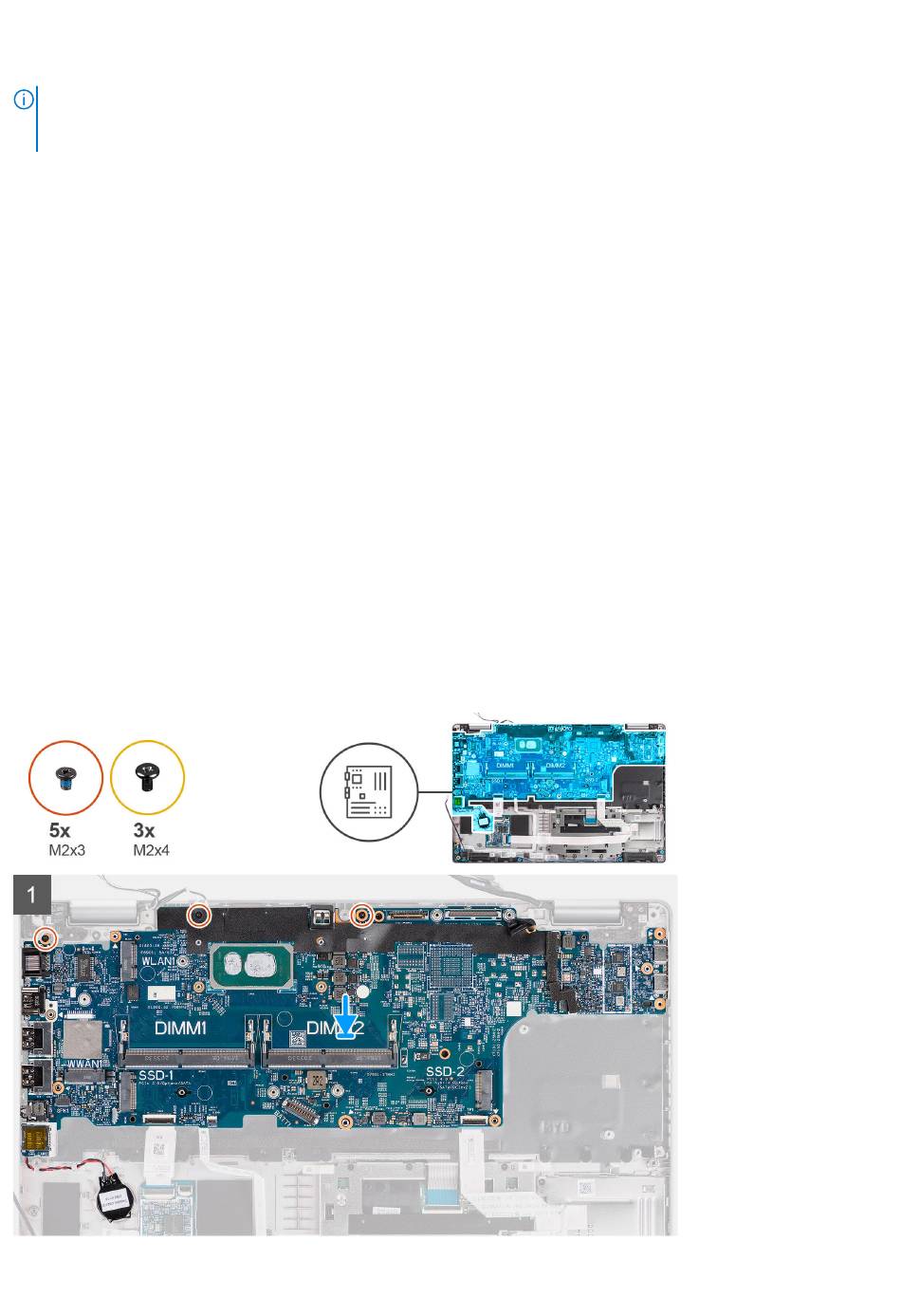

De volgende afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de installatieprocedure.
54
Onderdelen verwijderen en plaatsen
