Speciale uitrusting
Inductiegeleiding IZF
Inductiegeleiding IZF
Systeembeschrijving
Algemeen

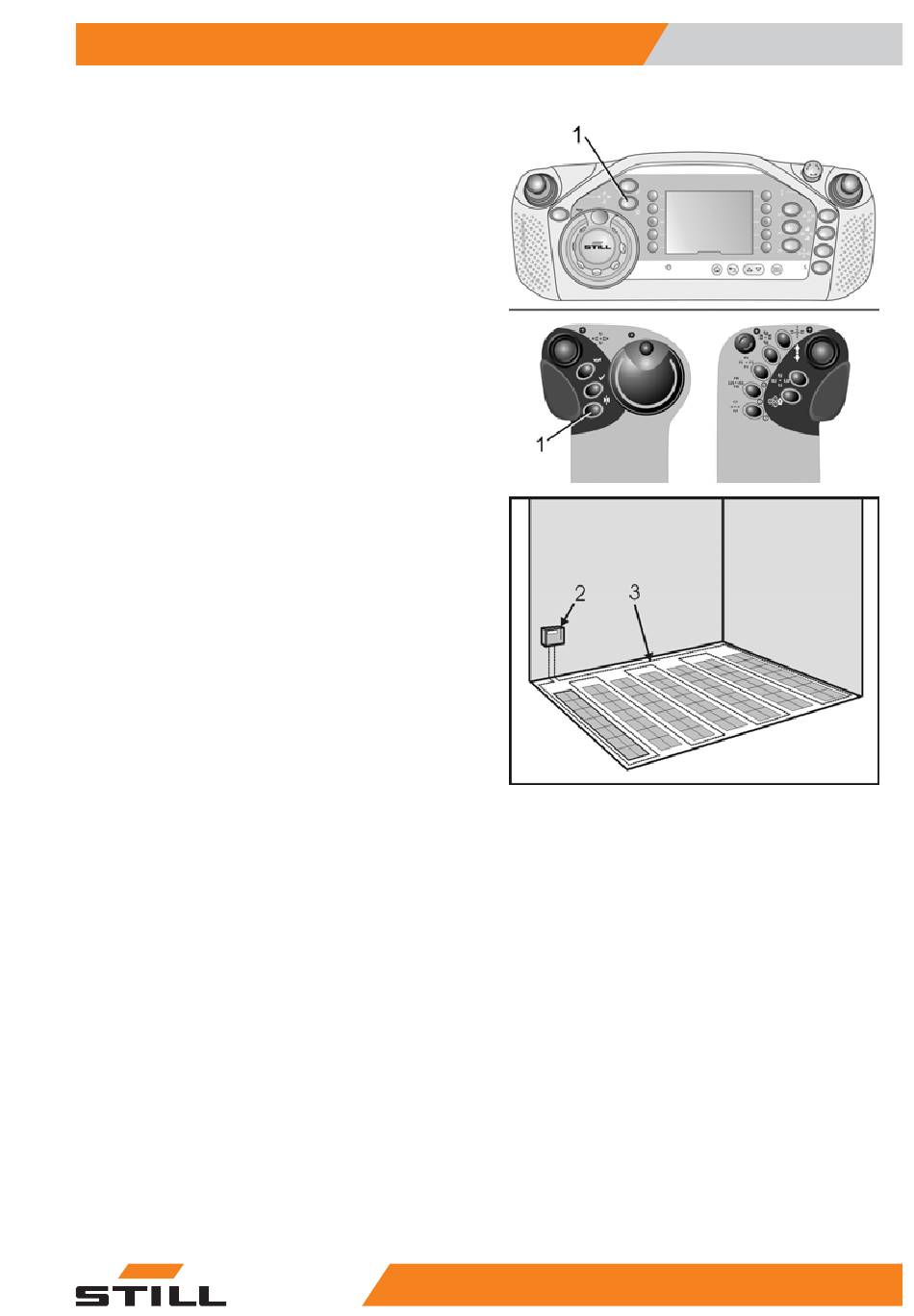

Als de machine wordt geleid met inductiegelei-
ding, moet de shift-toets (1) worden ingedrukt
voordat de machine in en uit het gangpad
wordt gereden. Alle overige bedieningsproces-
sen komen overeen met de standaarduitvoe-
ring.
Een frequentiegenerator (2) voedt een in de
bodem gelegde draad (3) met wisselstroom.
Deze wisselstroom wordt als een signaal ge-
registreerd door antennes in de machine en
wordt gebruikt om de machine te geleiden.
De IZF-regeleenheid berekent een stuurhoek
op basis van de zijdelingse afwijking tussen
het midden van de antennes en de geleide-
draad. De stuurhoek wordt gebruikt om de
machine langs de sleuf met de draad te lei-
den.
De bedieningselementen voor de inductiege-
leiding zijn in het bedieningspaneel onderge-
bracht. Het display geeft de huidige bedrijfs-
toestand weer. Nadat de regeleenheid is inge-
schakeld, voert het regelsysteem voor de
stuurinrichting een zelftest uit. Schakelaar (1)
op het bedieningspaneel wordt gebruikt om
tussen de handbediende rijmodus en de auto-
matische rijmodus over te schakelen.
Ingebruikname
Uitgebreide veiligheidscircuits in de regeleen-
heid'en een diagnoseprogramma vereenvou-
digen de servicewerkzaamheden aan het sys-
teem. Bij de ingebruikname van de machine
moet het systeem worden ingesteld en afge-
stemd op het geleidingssignaal van de klant.
Vervolgens moet een functie- en veiligheids-
test worden uitgevoerd. Ons diagnosepro-
gramma bevat de specificaties voor dit doel.
5231 804 2507 NL - 04/2020
121
