Lastindicatieschema
Afhankelijk van de taak kan er een lastindica-
tieschema worden vervaardigd en in de cabi-
ne worden bevestigd. Om er zeker van te zijn
dat de stabiliteit van de machine op geen en-
kele wijze in gevaar komt, moeten het lastindi-
catieschema en de beperkingen van het hef-
vermogen voor bepaalde gebruiksomstandig-
heden die op dit schema worden aangegeven,
strikt worden aangehouden.
Dit geldt ook voor het toenemende gewicht
van de verzamelde goederen.

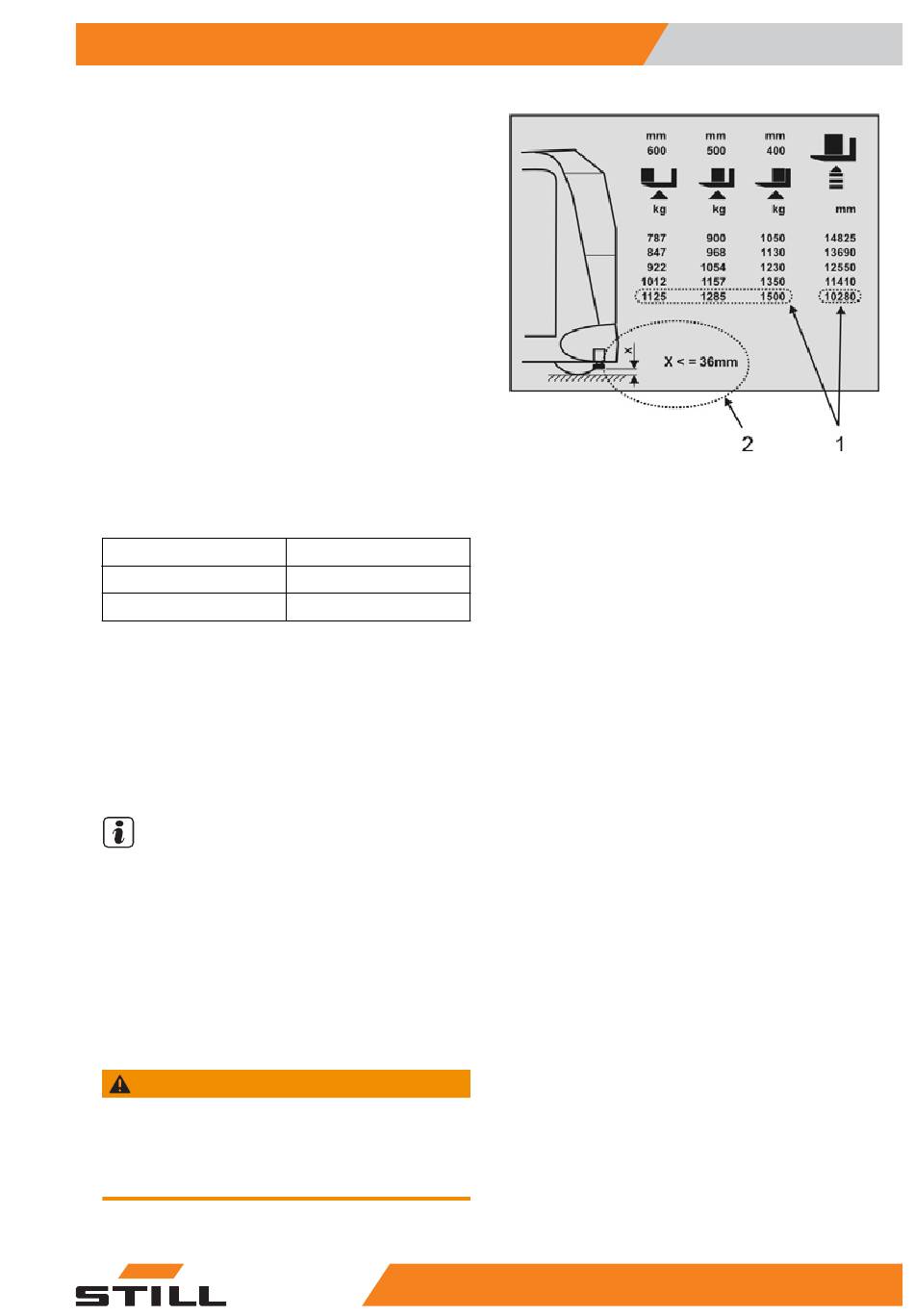

Voorbeeld van een machine met een hefhoog-
te van 10280 mm (1)
Afstand tussen het lastzwaartepunt en de vor-
krug
400 mm
500 mm
600 mm
Het hefvermogen van de machine neemt af
naarmate de hefhoogte toeneemt en de last-
zwaartepuntsafstand groter wordt.
De gegevens voor de actuele situatie dienen
te worden afgelezen van het lastindicatiesche-
ma.
OPMERKING
Deze machine kan optioneel ook voorzien zijn
van de intelligente versie van het lastindica-
tieschema . Beschrijvingen van deze optie
vindt u in het hoofdstuk Speciale uitrusting .
De steunbouten mogen alleen worden afge-
steld door geautoriseerd servicepersoneel. De
afstelmaat X op het lastindicatieschema moet
worden aangehouden.
WAARSCHUWING
Ongevalrisico
De voorgeschreven afstelmaat X (2) voor de steun-
bouten dient om de 6 maanden te worden gecontro-
leerd en indien nodig afgesteld
Max. last: 1500 kg
Max. last: 1285 kg
Max. last: 1125 kg
