Montage
4.2
Werktuigen en hulpmateriaal
Voor de montage van de verwarmingsketel moet er ge-
bruik gemaakt worden van de opgesomde werktuigen en
het hulpmateriaal (de opgesomde objecten maken geen
deel uit van de leveringsomvang).
• ketelpersgereedschap 2.3
• montageset (op aanvraag)
• handhamer, evenals houten of rubberen hamer
• halfronde fijne vijl
• schroevendraaier (kruis en normaal)
• vlakke beitel, onderlegspieën, metalen platen
• sleutels SW 13, 19, 24, 36 en steeksleutel SW 19
• poetskatoen, dweil
• fijn schuurpapier
• stalen borstel
• machineolie
• oplosmiddel (benzine of verdunner)
• waterpas, meetstok, krijt, richtlat
Elemen-
Persgereed-
ten
schap per
ketelnaaf
9 –
1
16
Tab. 7 Ketelpersgereedschap grootte 2.3 (compleet in
gereedschapsbox)

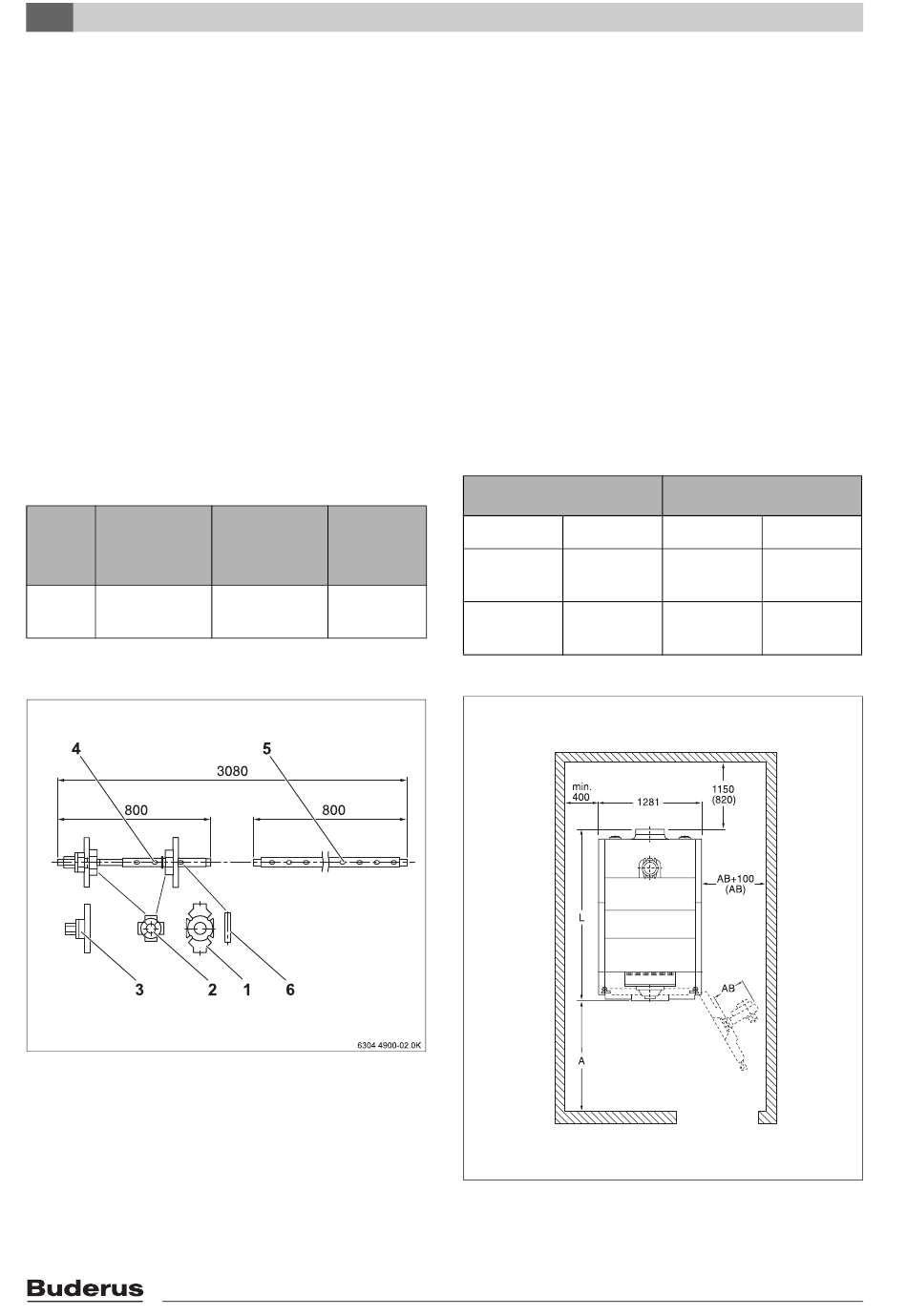

Afb. 3
Ketelpersgereedschap 2.3 (maten in mm)
1
tegenflens
2
bijkomende flens
3
perseenheid
4
trekstang
5
verlengstuk
6
spie (maat 2.3)
10
Verleng-
Lengte
stukken per
(totaal)
ketelnaaf
mm
3
3080
Logano GE615 - Wijzigingen op basis van technische verbeteringen voorbehouden!
4.3
Aanbevolen afstanden tot de wand
Om de montage evenals de reiniging en het onderhoud te
vergemakkelijken moeten de aanbevolen afstanden tot de
wand gerespecteerd worden. Respecteer ten minste de
aangegeven minimummaten (waarden tussen haakjes).
Respecteer ook de plaats vereist voor het opendraaien
van de branderdeur.
De branderdeur kan rechts of links bevestigd of openge-
draaid worden.
De scharnierzijdige afstand tot de wand moet ten minste
met de oversteek van de brander (AB) overeenstemmen.
Aanbevolen afstand tot de wand AB + 100 mm.
Als de aanbevolen afstanden tot de wand niet gerespec-
teerd worden, is het niet mogelijk om de reiniging uit te
voeren met de reinigingsset (toebehoren). Als alternatief
kan u gebruik maken van kortere (ca.1 m) monteerbare
reinigingstoestellen of van een chemische reiniging.
Ketelgrootte
kW
Elementen
570 –
9 – 12
820
920 –
13 – 16
1200
Tab. 8 Aanbevolen en minimumafstanden tot de wand
Afb. 4
Opstellingsruimte met verwarmingsketel
(maten in mm)
Afstand A [mm]
aanbevolen
ten minste
2300
1400
3000
1500
