4.3.1
Fundament en ketelsokkel
Plaats de verwarmingsketel op een 50 – 100 mm hoog
fundament (respecteer de afstanden tot de wand). Het
fundament moet egaal en horizontaal liggen. De voorzijde
van de ketel moet gelijk met de voorzijde van het funda-
ment geplaatst worden.
Als toebehoren worden er geluiddempende
ketelsokkels aangeboden. De ketelsokkel
verhindert de overdracht van de trillingen op
het ketelfundament.
Wanneer de als toebehoren beschikbare ketelsokkel niet
gebruikt wordt, moet er voor het fundament hoekstaal ge-
bruikt worden van 100 × 50 × 8 mm of vlak staal met de
maten 100 × 5 mm.
Aantal
elementen
(fundament)
9
10
11
12
13
14
15
16
Tab. 9 Afmetingen van het fundament voor de lengte
van het hoek- of vlak staal

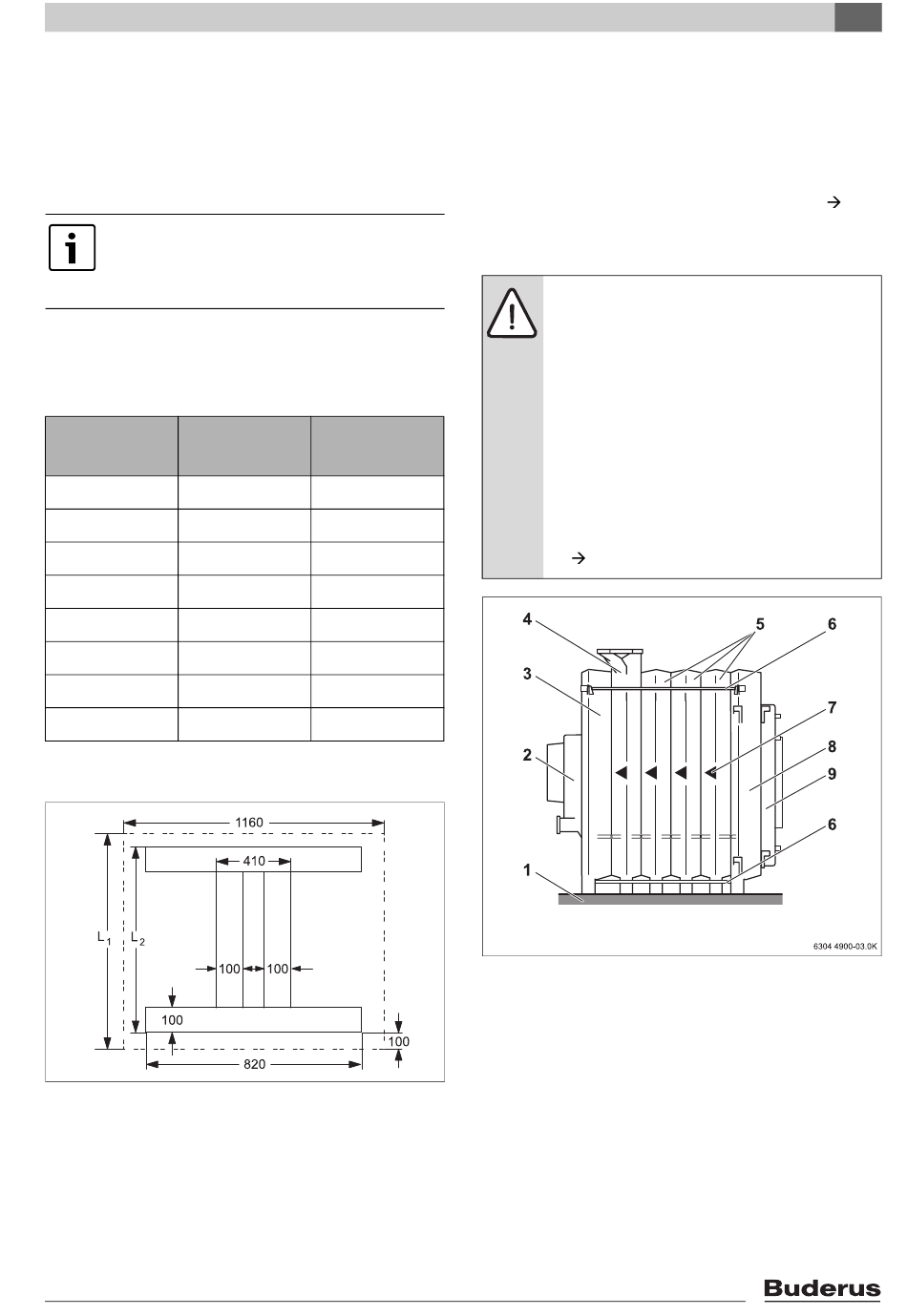

Afb. 5
Afmetingen van het fundement
4.4
Ketelblok monteren
Er wordt een verschil gemaakt tussen de levering in losse
elementen en een levering in blok. Bij een levering in blok
is het ketelblok reeds in de fabriek samengebouwd en op
dichtheid getest. Kan het gemonteerde ketelblok omwille
Logano GE615 - Wijzigingen op basis van technische verbeteringen voorbehouden!
L1
L2 (lengte
van het ijzer)
1670
1470
1840
1640
2010
1810
2180
1980
2350
2150
2520
2320
2690
2490
2860
2660
van de omstandigheden niet opgesteld of binnengebracht
worden, is het mogelijk om het ketelblok in losse elemen-
ten te leveren voor een montage ter plaatse.
Hieronder wordt de montage van het ketelblok beschre-
ven voor een levering in losse elementen.
Voor de verdere montage bij een levering in blok
hoofdstuk 4.5, pagina 17.
4.4.1
Volgorde van de ketelelementen
VOORZICHTIG: Gevaar voor letsel door het
niet correct beveiligen van de ketelelementen.
B Gebruik voor het transport van de ketele-
lementen geschikte transportmiddelen,
b.v. een kar met spanband of een
steekwagen.
B Beveilig ketelelementen tegen wegglijden
tijdens het vervoer met de transportmidde-
len.
B Zorg ervoor dat de ketelelementen niet
kunnen omvallen, gebruik daarvoor de
montageset (toebehoren). Schroef eerst
het achterste element aan de montageset
(
afb. 7).
Afb. 6
Gemonteerd ketelblok
1
Fundament resp. geluiddempende ketelsokkel
2
Rookgascollector
3
Achterste element
4
Middenelement met aanvoeraansluiting
5
Middenelement
6
Ankerstang
7
Pijl voor inbouwrichting
8
Voorste element
9
Branderdeur met branderplaat
4
Montage
zie
11
