4.16.2 Temperatuursensorpakket monteren
De beide dompelhulzen werden reeds in de aanvoer afge-
dicht (
zie hoofdstuk 4.7, pagina 18).
De voelers (regelvoeler TRK, STB-voeler en Logamatic-
voeler FK of thermometervoeler) zijn in de dompelhulzen
ingebouwd.
De STB-voeler onderscheidt zich van de re-
gelvoeler door een inkeping aan de zijkant.
De voelers moeten als volgt gepositioneerd worden:
B Schuif de regelvoeler TRK uit de voelerhouder; druk er
daarvoor lichtjes op.

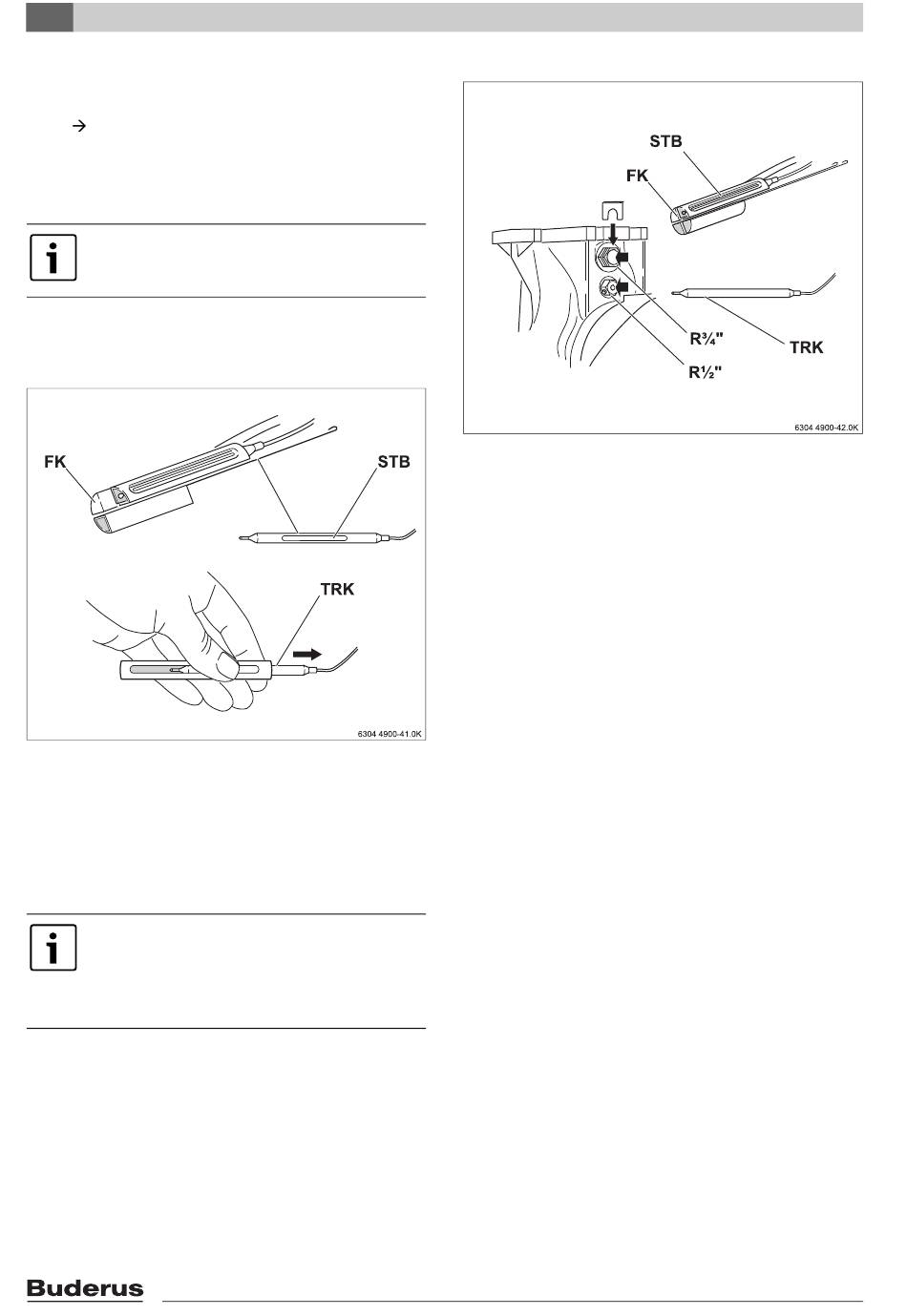

Afb. 54 Pakket temperatuursensors
B Voer de regelvoeler in de dompelhuls R½ " en beveilig
hem met een schroef.
B Voer de beide voelers STB (veiligheidstemperatuurbe-
grenzer) en Logamatic FK, evenals de twee blindstuk-
ken voor de voelers in de dompelhulzen R¾ " en fixeer
ze.
Bij toepassing van het regeltoestel 4212
moeten alle voelers in de R¾ " dompelhulzen
ingevoerd worden. De R½ " dompelhulzen
worden bij toepassing van dat regeltoestel
niet gebruikt.
