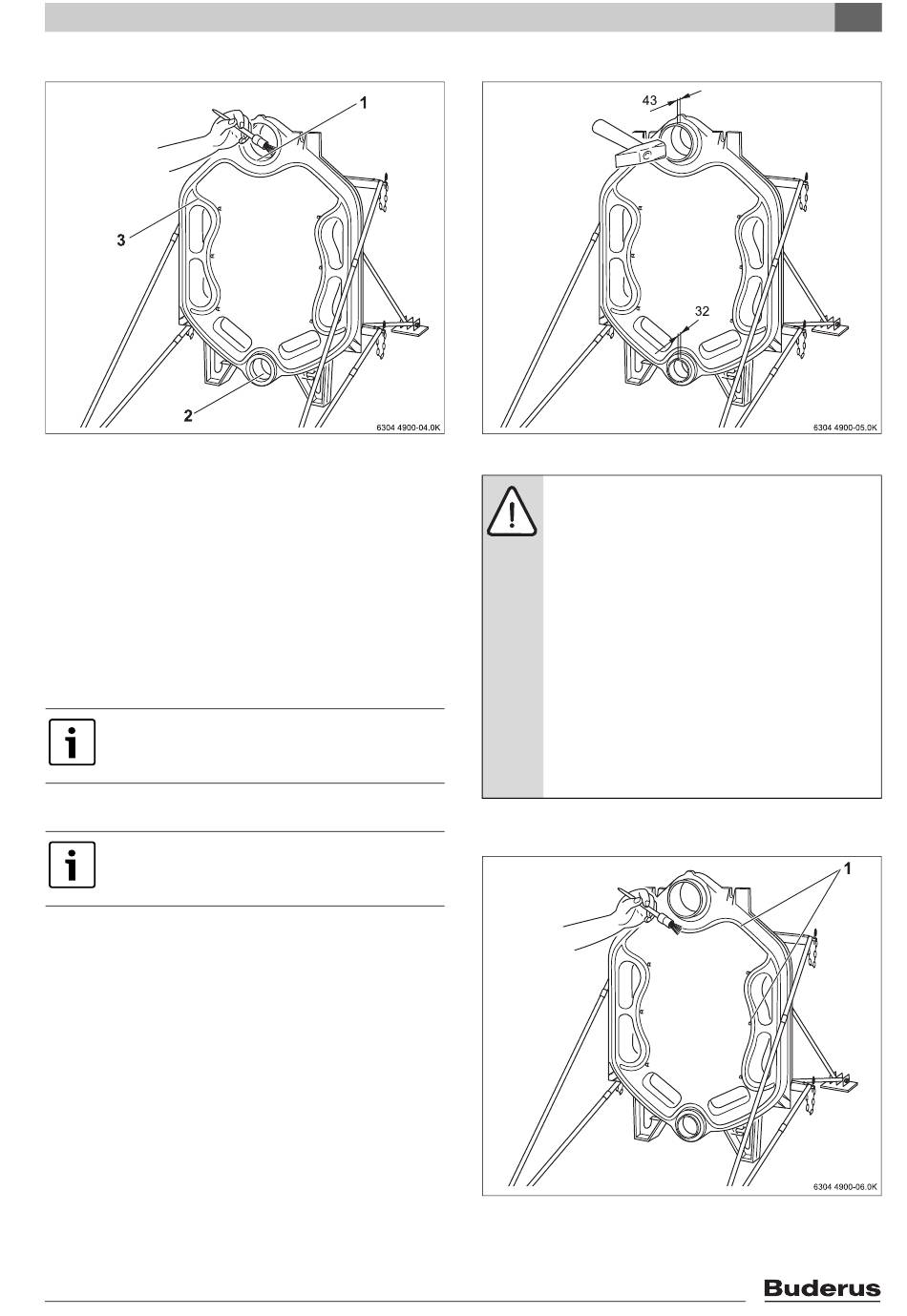

Afb. 9
Smeer de afdichtingsvlakken van de naven in
1
Afdichtingsvlak bovenste naaf
2
Afdichtingsvlak onderste naaf
3
Afdichtingsgroef
B Reinig de nippel met een in benzine gedrenkte poets-
doek en strijk hem dan gelijkmatig in met afdichtings-
middel.
B Plaats de nippels recht in de bovenste (Gr. 4, 181/70)
en onderste (Gr. 2, 119/50) naaf van het achterste ele-
ment.
B Sla de nippel er met krachtige hamerslagen kruisgewijs
in.
De bovenste nippel zou na het inslaan ca.
43 mm en de onderste nippel ca. 32 mm uit
de betreffende naaf mogen uitsteken.
B Verwijder de eventueel ontstane bramen met een vijl.
De afdichtingsgroeven moeten voor het kle-
ven van het afdichtingssnoer schoon en
droog zijn.
Logano GE615 - Wijzigingen op basis van technische verbeteringen voorbehouden!
Afb. 10 Aanbrengen van de nippel
VOORZICHTIG: Gevaar voor de gezondheid
door ontsnappende dampen en huidcontact
tijdens het gebruik van materialen zoals het
kleefmiddel, de hechtinggrondlaag of het af-
dichtingsmiddel.
B Respecteer de verwerkings- en de veilig-
heidsaanwijzingen op de verpakkingen van
de materialen.
B Zorg ervoor dat er een goede ventilatie is in
de werkruimte.
B Draag werkhandschoenen, om contact met
de huid te vermijden.
B Na gebruik moeten het product en de ver-
pakking ervan weggegooid worden via het
klein gevaarlijk afval.
B Strijk de afdichtingsgroeven in met een kleefmiddel
(hechtingsgrondlaag).
Afb. 11 Afdichtingsgroeven instrijken met kleefmiddel
1
Afdichtingsgroef
4
