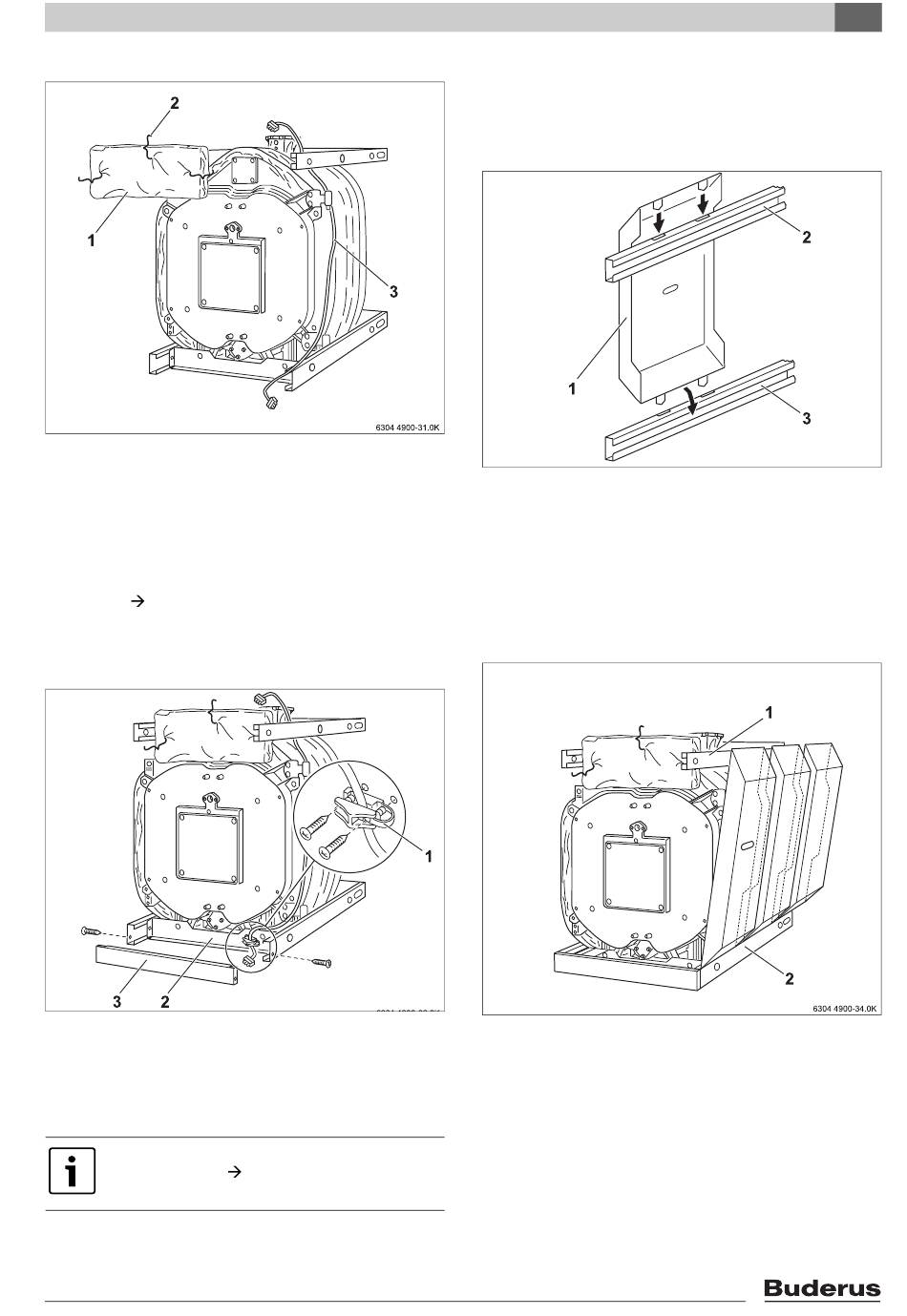

Afb. 42 Rechthoekige isolatie en branderkabel
monteren
1
Thermische isolatie
2
Spanveren
3
Branderkabel
B Schroef de trekontlasting, al naargelang de positie van
de deuraanslag, links of rechts op de onderste dwars-
traverse (
afb. 43 – voor deuraanslag rechts).
B Schuif de voorste sokkelplaat langs de voorzijde in de
onderste langstraverse en schroef ze daaraan vast.
B Monteer de onderste sokkelplaat op dezelfde manier.
Afb. 43 Trekontlasting, branderkabel en sokkelplaten
monteren
1
Trekontlasting branderkabel
2
Onderste dwarstraverse
3
Voorste sokkelplaat
Zie voor de positionering van de zijdelen en
de afdekkappen
Logano GE615 - Wijzigingen op basis van technische verbeteringen voorbehouden!
afb. 46, pagina 30.
B Schuif het eerste deel van de zijwand met de onderste
omgeplooide zijde achter de onderste langstraverse, til
die iets op en hang deze met de haakjes in de sleuven
van de bovenste langstraversen.
Afb. 44 Deel van de zijwand monteren
1
Eerste deel van de zijwand
2
Bovenste langstraverse
3
Onderste langstraverse
B Schuif de overige delen van de zijwand met de onder-
ste omgeplooide zijde achter de onderste langstra-
verse, til deze iets op en hang ze met de bovenste
omgeplooide zijde over de bovenste langstraverse.
Afb. 45 Overige delen van de zijwand monteren
1
Bovenste langstraverse
2
Onderste langstraverse
4
Montage
29
