Montage
B Plaats de langstraversen langs de zijkant op de dwars-
traversen en schroef deze vast met plaatschroeven. De
omgeplooide zijde van de langstraversen moeten naar
achter gericht zijn, terwijl de sleufgaten naar het mid-
den van de ketel gericht zijn.

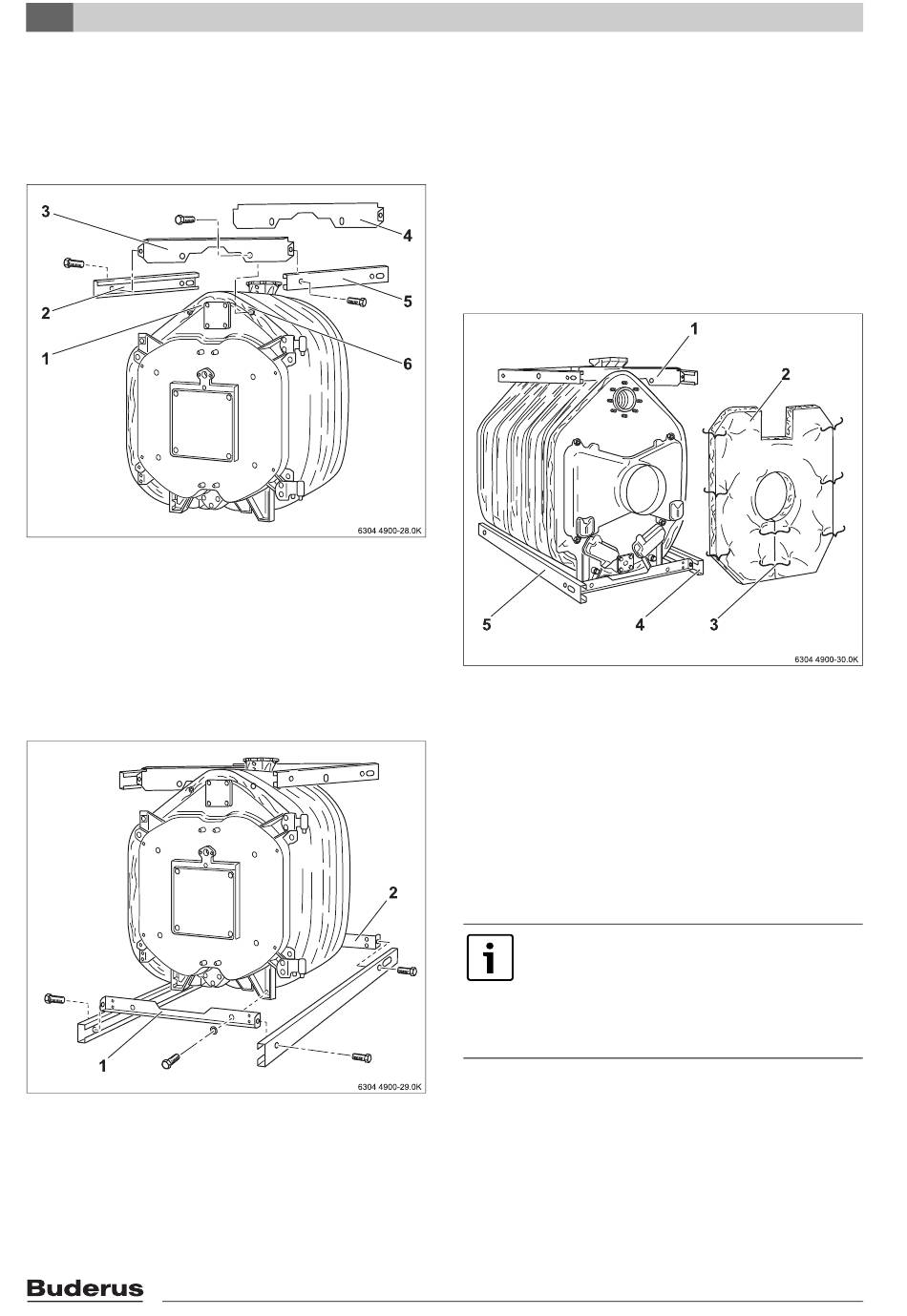

Afb. 39 Dwarstraversen en langstraversen monteren
1
Gietijzeren nokken
2
Langstraverse
3
Dwarstraverse (boven voor)
4
Dwarstraverse (boven achter)
5
Langstraverse
6
Gietijzeren nokken
B Schroef de onderste dwarstraverse met zeskant-
schroeven aan de voetjes van het eindelement.
Afb. 40 Onderste dwarstraversen monteren
1
Dwarstraverse (onder vooraan)
2
Dwarstraverse (onder achteraan)
28
B Plaats de onderste langstraverse met de omgeplooide
zijde naar binnen en het sleufgat naar achter en langs
de zijkant op de dwarstraversen en schroef ze vast met
plaatschroeven.
B Schuif de isolatie van het achterste element op de
rookgasaansluiting. De uitsparing voor de ketelretour
moet naar boven wijzen.
B Hang de isolatie van het achterste element met twee
spanveren aan de achterste bovenste traverse.
B Sluit de sleuf onder de rookgasaansluiting af met span-
veren.
Afb. 41 Onderste langstraversen en isolatie monteren
1
Achterste bovenste traverse
2
Isolatie achterste element
3
Spanveren
4
Onderste langstraverse
5
Onderste langstraverse
B Schuif de rechthoekige isolatie op de bovenste, voor-
ste traverse.
B Bevestig de isolatie met 3 spanveren.
B Voer de branderkabel over de isolatie aan de zijkant van
het ketelblok naar beneden.
Logano GE615 - Wijzigingen op basis van technische verbeteringen voorbehouden!
Om te vermijden dat de branderkabel be-
schadigd zou raken bij het openen van de
branderdeur, moet de branderkabel steeds
aan de zijde van de scharnier – hangt ervan
af aan welke zijde de branderdeur gemon-
teerd werd – naar beneden gevoerd worden.
