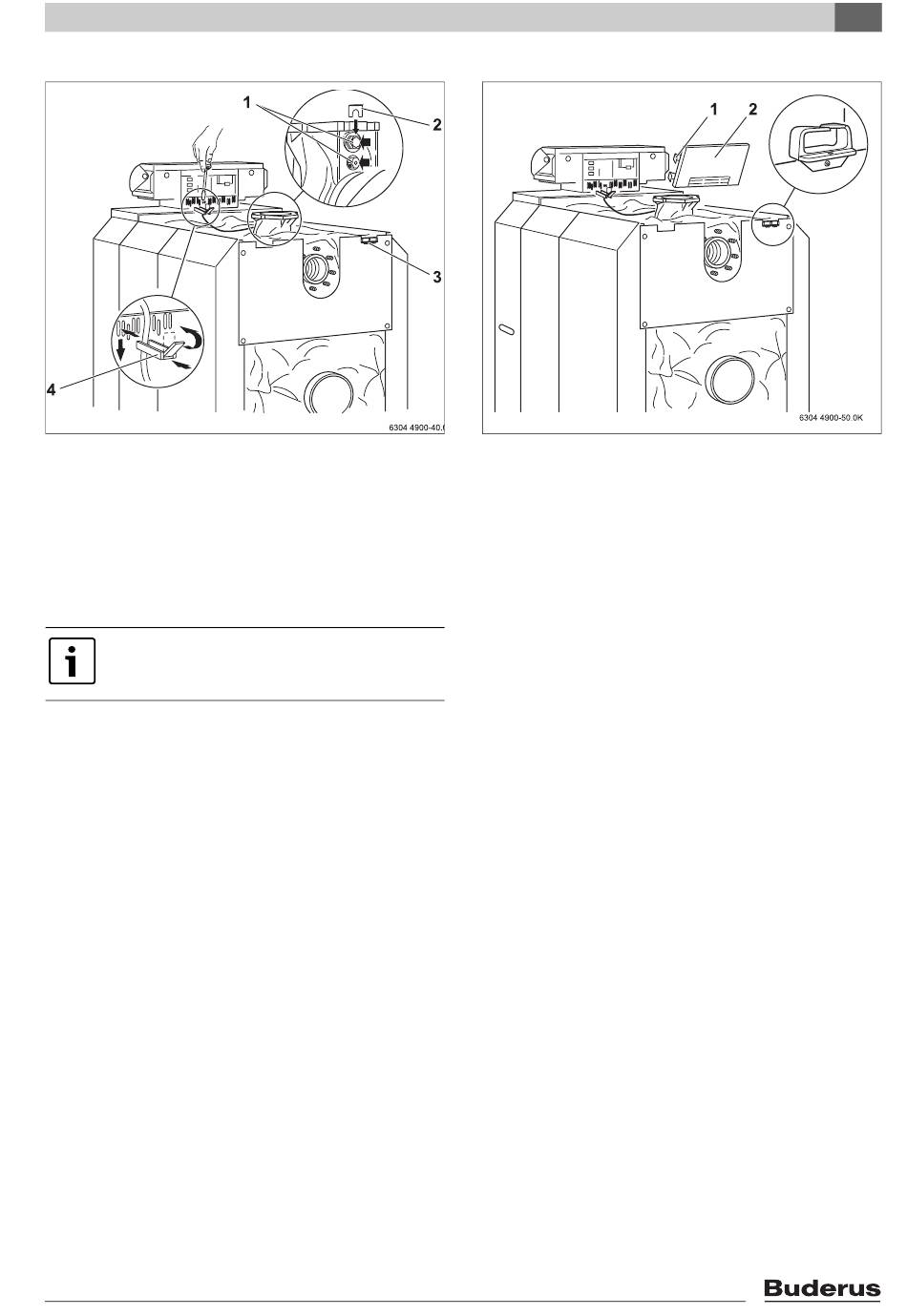

Afb. 52 Elektrische verbindingsleidingen bevestigen
1
Dompelhulzen
2
Voelerzekering
3
Kabeldoorvoer
4
Kabelklem
B Breng de elektrische aansluiting conform het schakel-
schema tot stand. Let erop, dat de kabels en de capil-
laire leidingen zorgvuldig geplaatst zijn!
Beveilig alle leidingen met kabelklemmen.
B Plaats de kabelklemmen met de ingelegde aansluitka-
bel in het klemmenframe en bevestig de kabel door de
hendel om te klappen.
Achterwanddeel en afdekkap voor de klemmen
monteren
B Breek of snijd, indien dit nodig blijkt, de wegbreekdelen
in de achterwand weg.
B Hang het achterwanddeel met de onderste haak in het
klemmenframe en druk er bovenaan op tot de zijdeling-
se haakjes vastklikken.
B Schroef de afdekkap van de klemmen opnieuw aan de
sokkel van het regeltoestel.
Logano GE615 - Wijzigingen op basis van technische verbeteringen voorbehouden!
Afb. 53 Achterwanddeel monteren
1
Zijdelingse haakjes
2
Achterwanddeel (regeltoestel)
4
Montage
33
