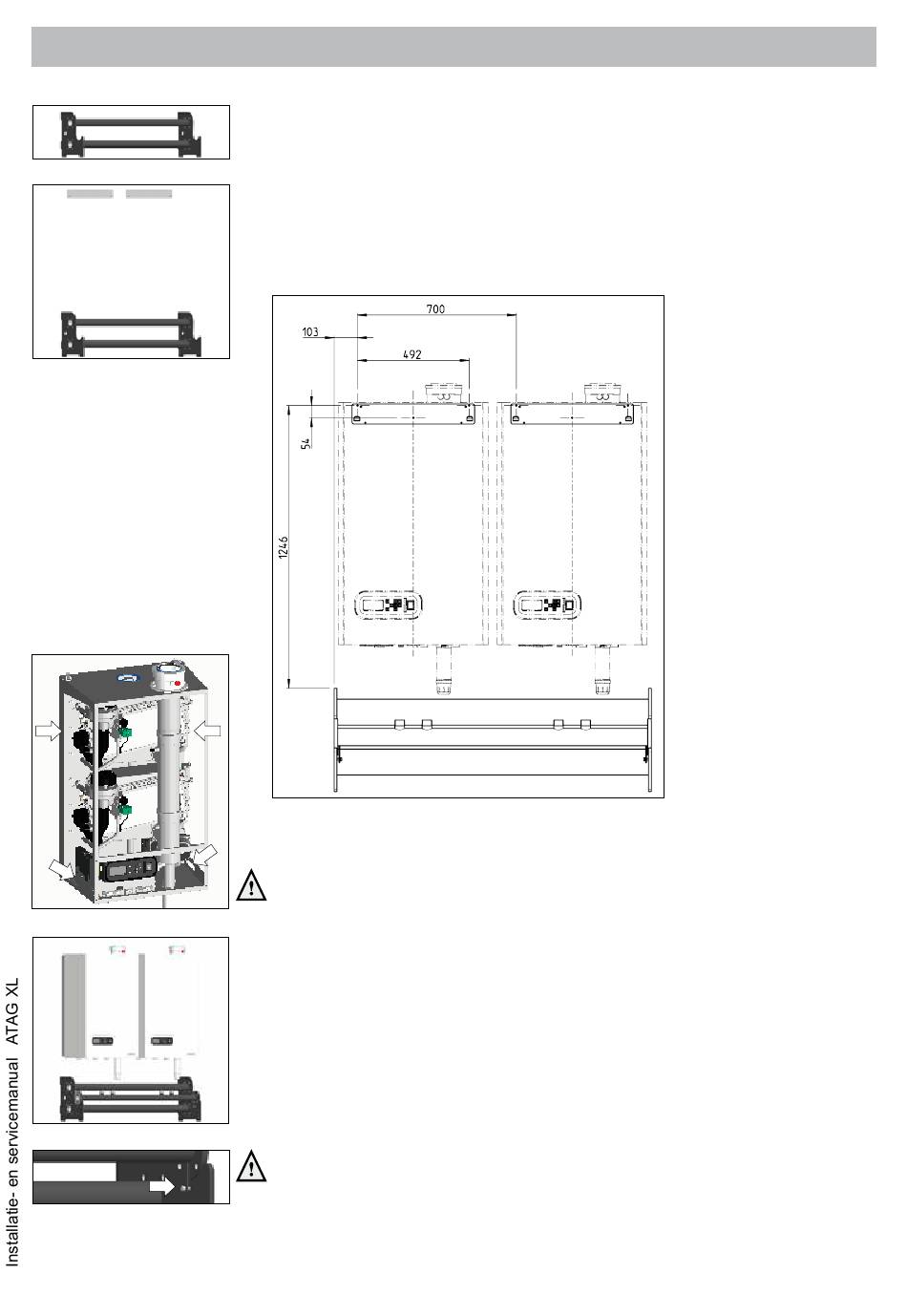

5.1 Wandhangend in lijn
Figuur 5.1.a
Figuur 5.1.b
2
1
Figuur 5.1.d
Figuur 5.1.e
Figuur 5.1.f
12
A. Plaats de hoofdverzamelleiding tegen de wand. Bij meerdere hoofdverzamellei-
dingen: koppel de hoofdverzamelleidingen met de meegeleverde pakkingen, M12
(DN65) of M16(DN100) bouten, veerringen en moeren. Lijn de verzamelleiding(en)
horizontaal uit met de stelvoeten.
B. Bepaal de plaats van de ophangbeugels aan de hand van figuur 5.1.c. De ketels
kunnen met de meegeleverde ophangbeugel en bevestigingsmateriaal (minimaal
3 schroeven per ketel) aan de wand worden bevestigd. De wand moet vlak en zó
stevig zijn dat deze het gewicht van alle ketels met waterinhoud kan dragen.
2
Figuur 5.1.c
C. Hang de ketels aan de ophangbeugels.
1
Til de ketel alleen op aan de speciale handgrepen in het onderpaneel (1) en
ondersteun de ketel aan de achterwand (2). Zie figuur 5.1.d.
D. Plaats de gasleiding in de daarvoor bestemde uitsparing. Bij meerdere hoofdver-
zamelleidingen: koppel de gasleidingen met van de meegeleverde DN50/DN65
pakkingen, M12 bouten, veerringen en moeren. Zie figuur 5.1.e.
Fixeer de gasleiding met de 2 speciale pasbouten M6x8x16mm op elke flens
van de hoofdverzamelleiding(en). Zie figuur 5.1.f.
Ga verder met hoofdstuk 5.4
maten in mm
