6.6.1
Figuur 6.6.1a
7
Rookgasafvoersysteem

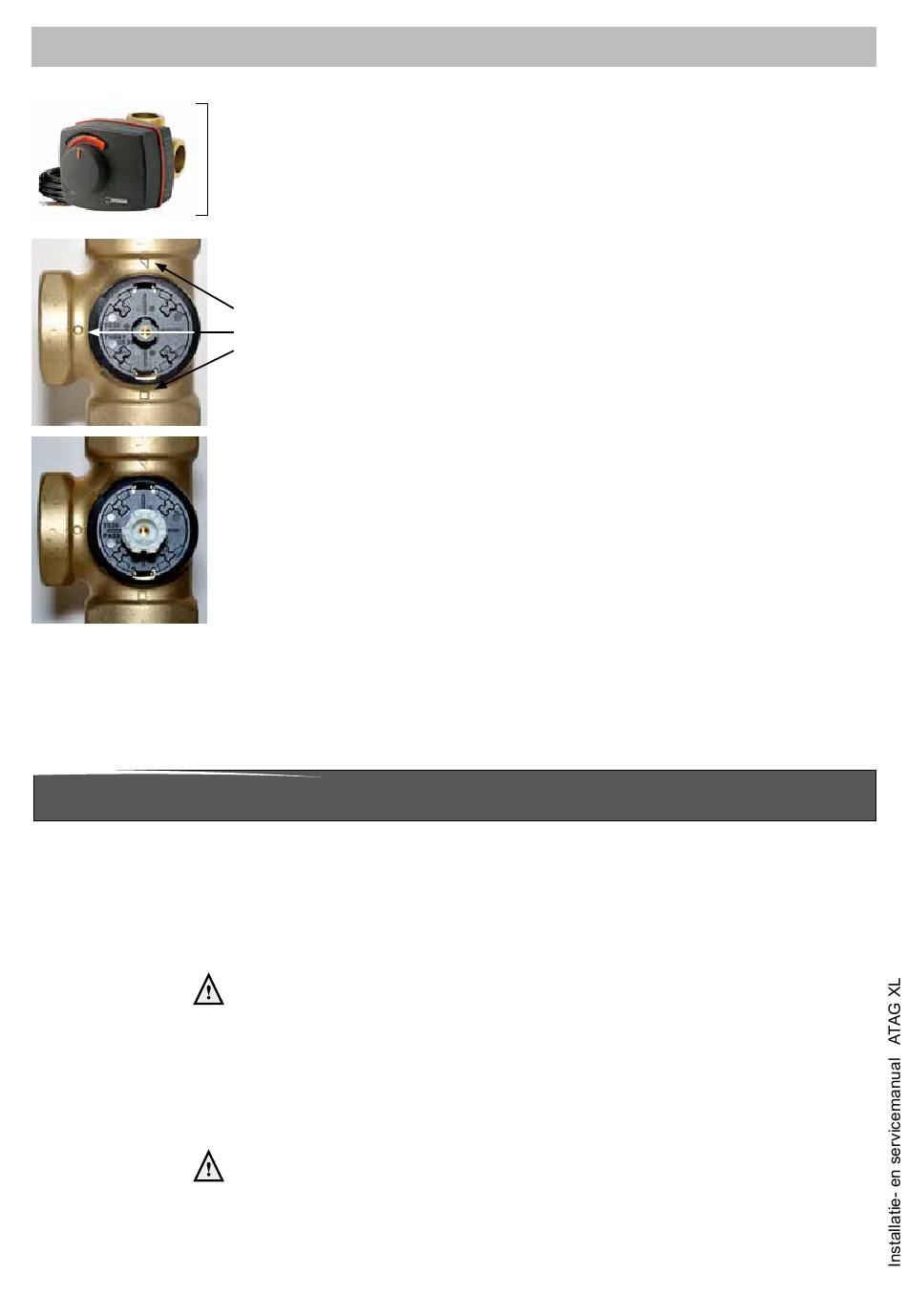

Driewegklep AX00740U
Naast de ketelaansluitleidingen met voorgemonteerde driewegklep is ook een afzon-
derlijke driewegklep met 1 1/2" aansluitingen leverbaar, AX00740U.
Deze driewegklep wordt geleverd in 2 delen:
-
Het huis
-
De motor
Het huis is voorzien van herkenningspunten om foutieve montage te voorkomen:
Driehoek
= cv-aanvoerleiding van ketel.
Cirkel
= boiler aanvoerleiding.
Vierkant
= cv-aanvoerleiding installatie.
De retourleiding van de boiler moet aangesloten zijn op het kruisstuk met overstort en
vul-/aftapkraan in de retourleiding onder de ketel. (zie ook hoofdstuk 6.6)
Montage van de motor
-
De spindel is voorzien van 4 nokken, waarvan er 1 afgeschuind is. Deze moet voor
montage naar het vierkantje op het huis gericht staan. Verdraaien is mogelijk met de
knop van de motor;
-
Plaats de witte tussenas. De sleuf moet naar het vierkantje op het huis gericht staan.
-
Plaats de motor en controleer daarbij of de nokken in de uitsparingen vallen. In deze
positie staat de driewegklep richting warmwatervoorziening;
-
Zet de motor met de schroef vast;
-
Druk de knop op de motor.
De electrische aansluiting moet aangesloten worden op positie 10 t/m 13 van de hoog-
spanningsterminal 1.
Bruin op
10 = Fase schakel dicht.
Zwart op
11
Blauw op
12 = Nul.
Geel/groen op 13 = Aarde (afhankelijk van type motor).
Met het rookgasafvoer- en luchttoevoersysteem wordt bedoeld:
-
De rookgasafvoerleiding;
-
De luchttoevoerleiding;
-
Dak- of geveldoorvoer.
De rookgasafvoer- en luchttoevoerinstallatie moet voldoen aan:
-
Afvoersysteem aangegeven op de typeplaat van de ketel (Afvoerklasse)
-
Wetgeving: Bouwbesluit
Het bouwbesluit bevat prestatie-eisen over opstelling, afvoer en uitmonding.
-
NEN 2757; bepalingsmethode voor afvoer
-
NEN 1087; bepalingsmethode voor ventilatie en prestatie-eisen voor leidingwerk
-
NPR 3378 of NTR
-
Plaatselijk geldende voorschriften;
-
de installatievoorschriften van de leverancier
Neem bij twijfel en vragen altijd contact op met ATAG Verwarming.
Het is mogelijk om de ketel te voorzien van een parallel aan te sluiten rookgasafvoer- en
luchttoevoersysteem (de aansluitdiameter voor beide kanalen is ø100mm) of een con-
centrisch aan te sluiten rookgasafvoer- en luchttoevoersysteem. De aansluitdiameter is
dan ø100/150mm. Zie hoofdstuk 7.1 of 7.2.
ESBE VRG330 rotatieklep.
ESBE ARA645 uitvoering.
= Fase schakel open.
21
