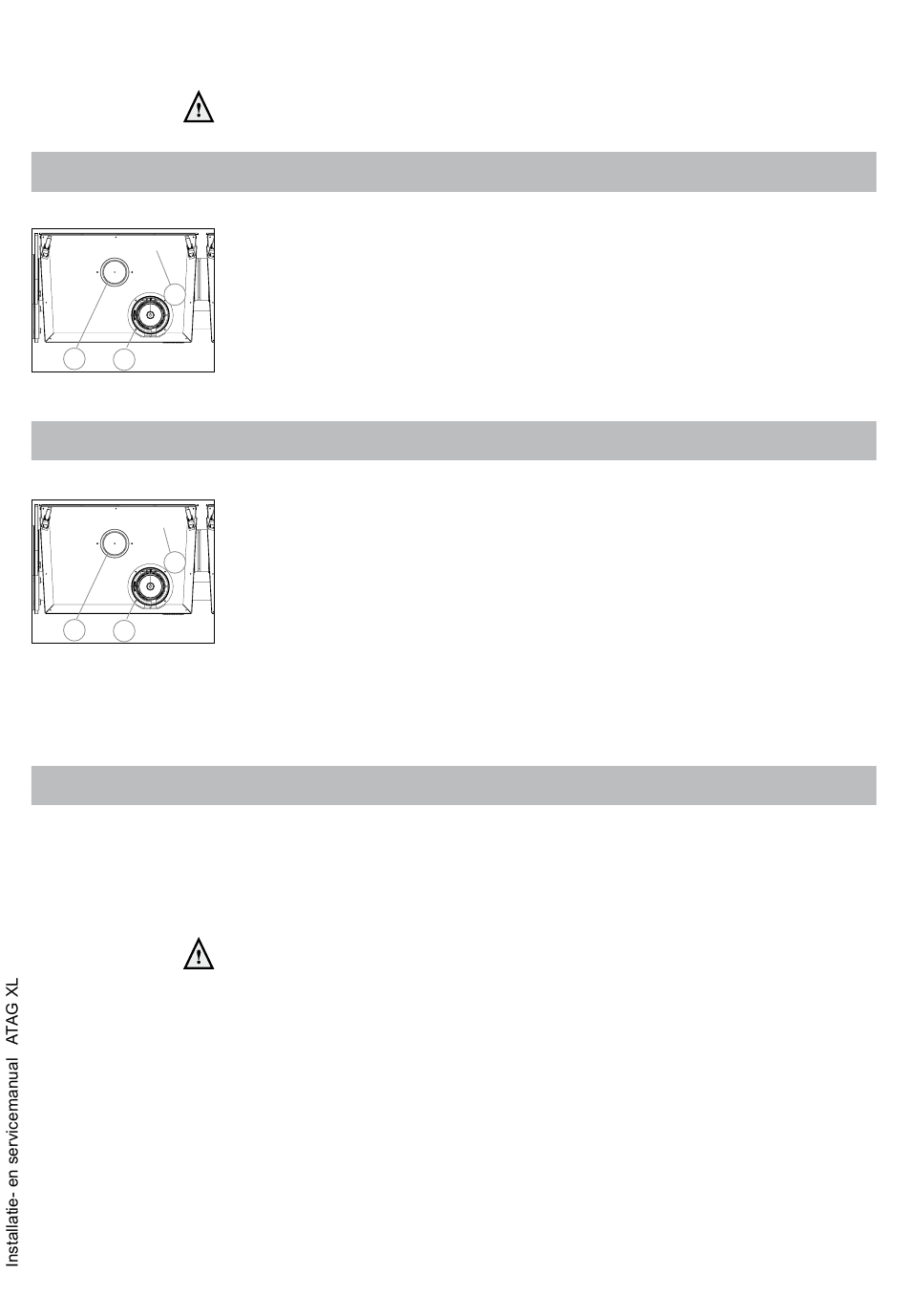

7.1 Ketel parallel aansluiten
2
1
3
Figuur 7.1.a
7.2 Ketel concentrisch aansluiten
660
2
1
3
Figuur 7.2.a
660
7.3 Aansluiten van het rookgasafvoer-/luchttoevoersysteem
22
De maximale rookgastemperaturen van de ATAG cv-ketels liggen beneden 70°C (vol-
last bij 80/60°C). Wanden die gevoelig zijn voor warmte dienen geïsoleerd te worden.
Construeer het rookgasafvoersysteem zodanig dat er geen recirculatie over het
toestel kan plaatsvinden.
Standaard wordt de ketel geleverd voor het parallel aansluiten van het rookgasafvoer- en
luchttoevoersysteem.
De luchttoevoeropening (1) heeft een diameter van ø100mm.
Hierop kan het luchttoevoerkanaal aangesloten worden of, indien het een 'open toestel'
(Afvoercategorie B) betreft, kan het luchtfilter hierop gemonteerd worden (advies).
De luchttoevoer (3) van het concentrische deel is afgesloten met een deksel ø150mm.
De rookgasafvoeraansluiting (2) heeft een diameter van ø100mm.
1430
Verricht de volgende handelingen om de ketel geschikt te maken voor het concentrisch
aansluiten van het rookgasafvoer- en luchttoevoersysteem.
-
Trek/druk het deksel ø150 (3) uit de luchttoevoeraansluiting van het concentrisch
aansluitstuk (2).
-
Plaats het deksel ø100 op de luchttoevoeropening (1) en zet deze vast met de schroef
(alle delen zijn los bijgeleverd in verpakkingsschuimdeel onder de ketel)
De luchttoevoeropening heeft een diameter van ø150mm.
De rookgasafvoer aansluiting heeft een diameter van ø100mm.
Op het concentrisch aansluitstuk wordt het rookgasafvoer-/luchttoevoersysteem aan-
1430
gesloten.
De XL-ketels kunnen in 'open' of 'gesloten' uitvoering toegepast worden.
Open:
Benodigde verbrandingslucht wordt uit de directe omgeving (stookruimte)
gehaald. Hanteer de hiervoor geldende voorschriften ten aanzien van de
stookruimte.
Bij toepassing van afvoercategorie B23 en B33 'open toestel' is de bescher-
mingsgraad van de ketel IPX0D in plaats van IPX4D.
ATAG adviseert de plaatsing van een luchtfilter op de luchtinlaat van de ketel
(als accessoire leverbaar met art.nr. AX00540U). Indien geen luchtfilter geplaatst
wordt moet er een inrichting (b.v. rooster) op de luchtinlaat van de ketel aange-
bracht worden die zo geconstrueerd is dat een object met een diameter van Ø16
mm niet naar binnen kan worden geduwd.
Gesloten: Benodigde verbrandingslucht wordt via een kanaal van buiten aangezogen.
Dit vergroot de plaatsingsmogelijkheden binnen een gebouw. Buitenlucht is
over het algemeen schoner dan lucht uit de stookruimte.
De volgende typen rookgasafvoersystemen kunnen voor de XL-ketel worden toegepast:
-
Individuele rookgasafvoer
-
Collectieve rookgasafvoer onderdruk
-
Collectieve rookgasafvoer overdruk
460
460
Zie hoofdstuk 7.4
Zie hoofdstuk 7.5, 7.5.1 en 7.6
Zie hoofdstuk 7.5, 7.5.2 en 7.6
