On/Off
T4
General
Open-
Out
purpose
Therm
T10
0-10Volt
4
5
6
7
8
9
10
11

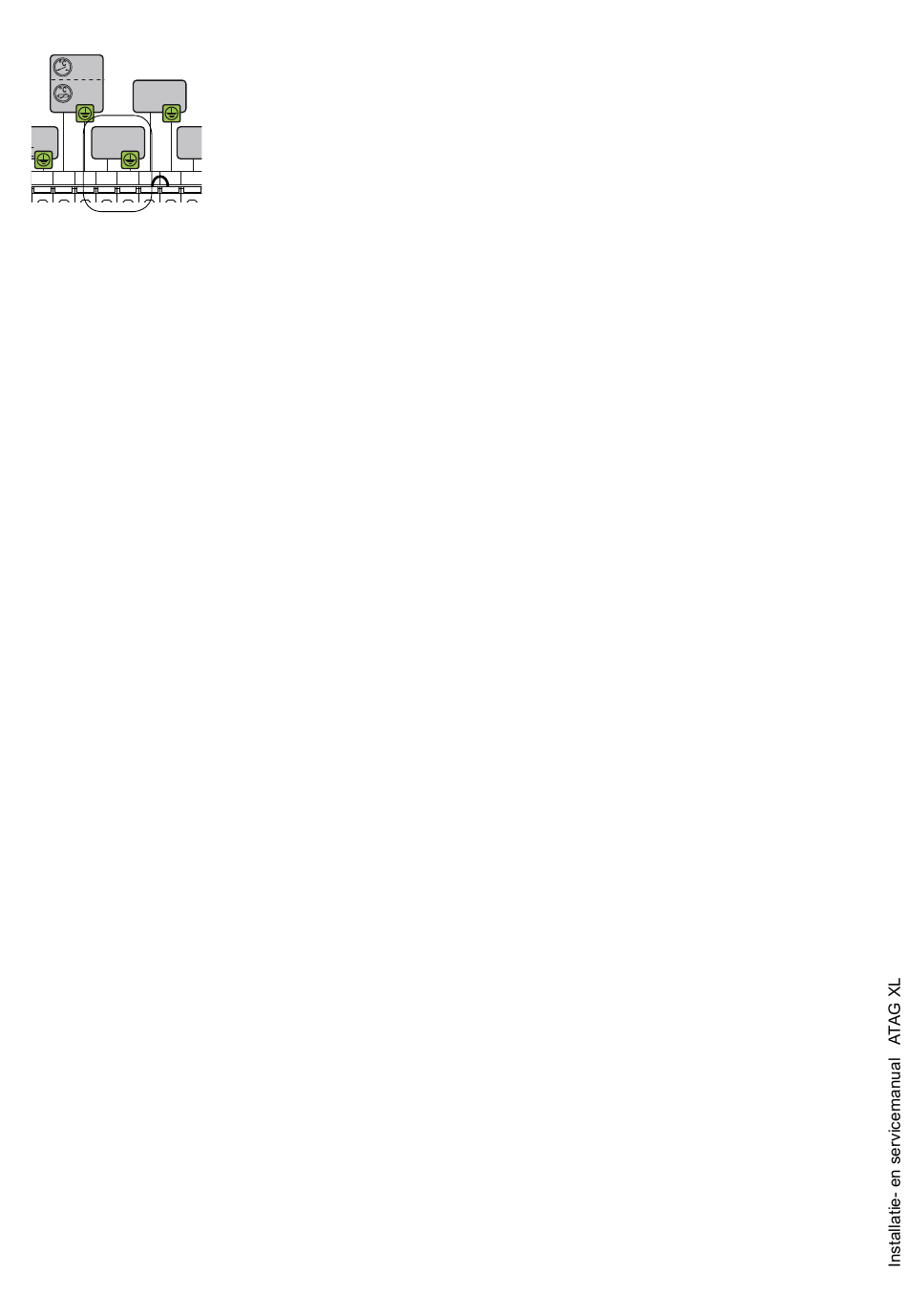

Figuur 8.1.c
3. 0-10 Volt-regeling
Bij warmtevraag van een 0-10 Volt-regeling wordt een signaal uitgestuurd variërend
tussen 0 en 10 Volt. Dit signaal wordt door de ATAG XL omgezet naar een setwaarde
(gewenste aanvoerwatertemperatuur of belasting) die over de ATAG databus naar de
aangesloten ketels wordt gestuurd. Afhankelijk van de waarde van de voltage wordt de
setwaarde hoger of lager.
LWCO
De 0-10 Volt-regelaar moet aangesloten worden op aansluitstrook 3, positie 9 en 10. De
12
13
14
aansluitingen zijn polariteitsgevoelig.
De keuze voor sturing op temperatuur of belasting wordt door een parameterinstelling
bepaald. Ga in het instelniveau naar Param. hoofdstuk, vervolgens naar Cascade Param.
en selecteer P101.
Belastingsturing: P101 = 1. Hiermee zijn P205 t/m P210 in het hoofdstuk Cascade
Param. vrijgegeven en kunnen op de specifieke wensen ingesteld worden.
Temperatuursturing: P101 = 2. Hiermee zijn P215 t/m P220 in het hoofdstuk Cascade
Param. vrijgegeven en kunnen op de specifieke wensen ingesteld worden.
Zie hoofdstuk 11 voor de instelmogelijkheden.
ADVIES: Kies Temperatuursturing voor een rustig ketelbesturingsgedrag.
Gedrag bij aangesloten externe regelingen
-
Bij gebruik van een OpenTherm of 0-10Volt regeling zal een eventueel ingesteld
klokprogramma genegeerd worden.
-
Bij een aangesloten aan/uit thermostaat zal bij het eerder inschakelen van de aan/uit
thermostaat het klokprogramma genegeerd worden en de dagtemperatuur gebruikt
worden. Bij uitschakelen van de aan/uit thermostaat zal vanaf dat moment het klok-
programma weer gevolgd worden.
33
