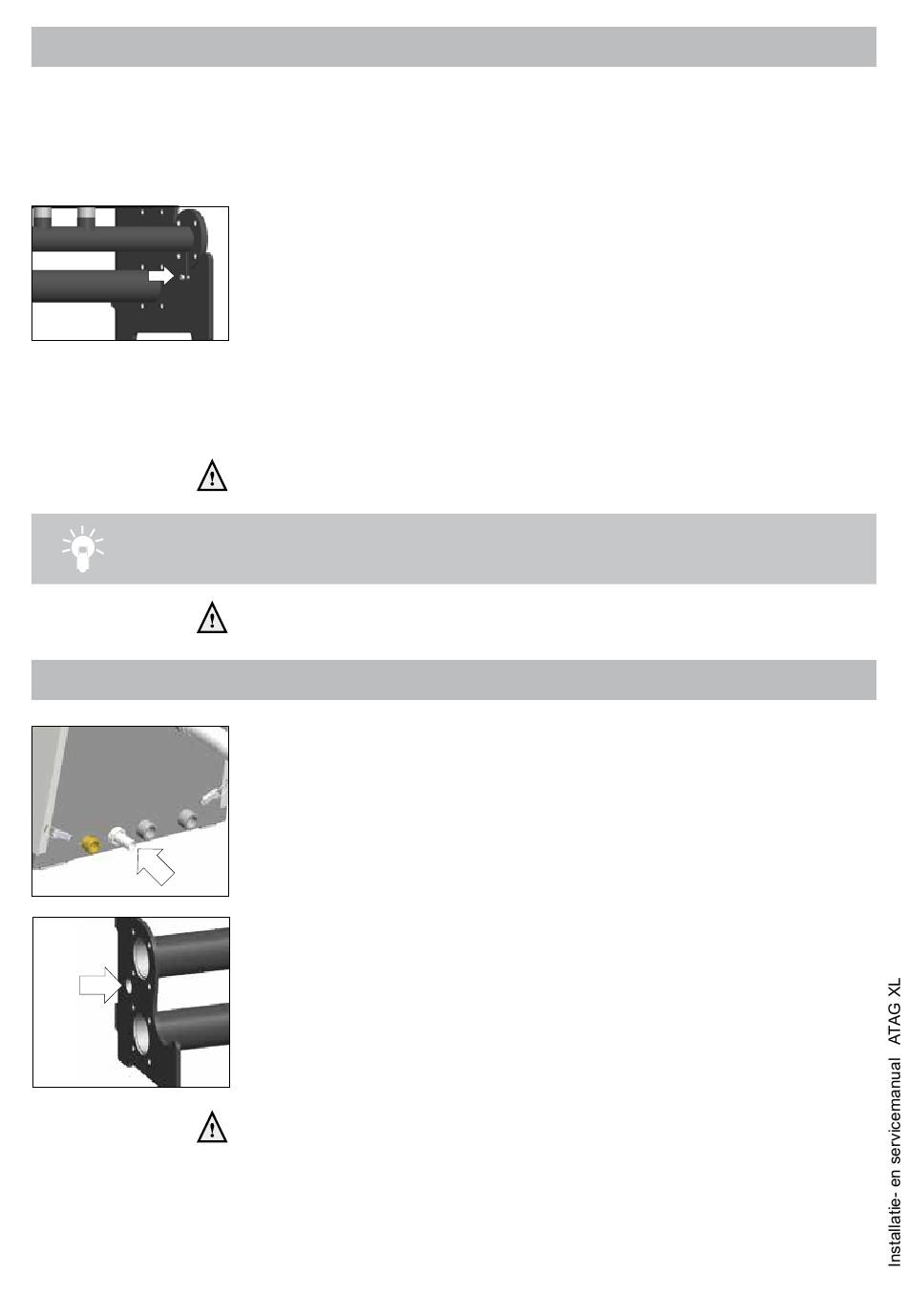

6.4 Gasleiding
Figuur 6.4.a
6.5 Condensafvoer
Figuur 6.5.a
Figuur 6.5.b
Monteer de gasleiding volgens de huidige regelgeving.
Markeer, indien nodig, de gasleiding volgens de huidige regelgeving.
De ketel dient achter een gasdrukregelaar en gasmeter geplaatst te worden.
De gasleiding naar de installatie dient qua dimensionering afgestemd te zijn op de totale
maximale belasting.
De gasleiding moet op de daarvoor bestemde openingen in de flensplaten van de hoofd-
verzamelleidigen aanvoer/retour gelegd worden en op alle flensplaten geborgd worden
met de speciale M6x8x16 pasbouten.
Het drukverlies bij een nieuw aan te leggen aardgasleiding mag maximaal 1,7 mbar
zijn. Bij een uitbreiding is dit maximaal 2,5 mbar. Deze waarde wordt gemeten tussen
de gasmeter en de cv-ketels die volledig in bedrijf zijn.
Voor een goede werking van de cv-ketel is het noodzakelijk dat de dynamische voordruk
van de gasinstallatie bij het in bedrijf zijn van de cv-ketels hoger is dan 20 mbar.
Zorg ervoor dat, met name bij nieuwe leidingen, de gasleiding geen vuilresten
bevatten.
Indien de ketel omgebouwd moet worden van aardgas naar propaan, neem dan contact
op met ATAG Verwarming Nederland BV. ATAG Verwarming Nederland B.V. verzorgt
de ombouw.
Controleer na (onderhouds-)werkzaamheden aan de ketel altijd alle gasvoerende
delen op dichtheid (d.m.v. lekzoekspray).
Monteer de condensafvoerleiding volgens de huidige regelgeving.
Druk de meegeleverde kunststof ribbelslang (ca. 40cm) onder op de condensafvoer van
de ketel (fig. 6.3.a). Sluit deze slang door middel van een open verbinding aan op de
riolering. Hiermee wordt voorkomen dat eventuele rioolgassen in de ketel terecht komen.
De rioolaansluiting moet per ketel een minimale diameter van 40mm hebben.
Monteer een hoofdverzamelleiding condensafvoer achter het hydraulisch systeem. Hier-
voor zijn gaten aangebracht in de flensplaten om een PVC afvoerleiding van maximaal
ø40mm aan te leggen. Sluit de individuele condensafvoerleidingen vanaf elke ketel hier
op aan.
De sifon van een rookgasafvoersysteem kan door middel van een open verbinding
eventueel ook op aangesloten worden.
Het afvoeren van condenswater op de hemelwaterafvoer is, met het oog op be-
vriezingsgevaar, niet toegestaan.
19
