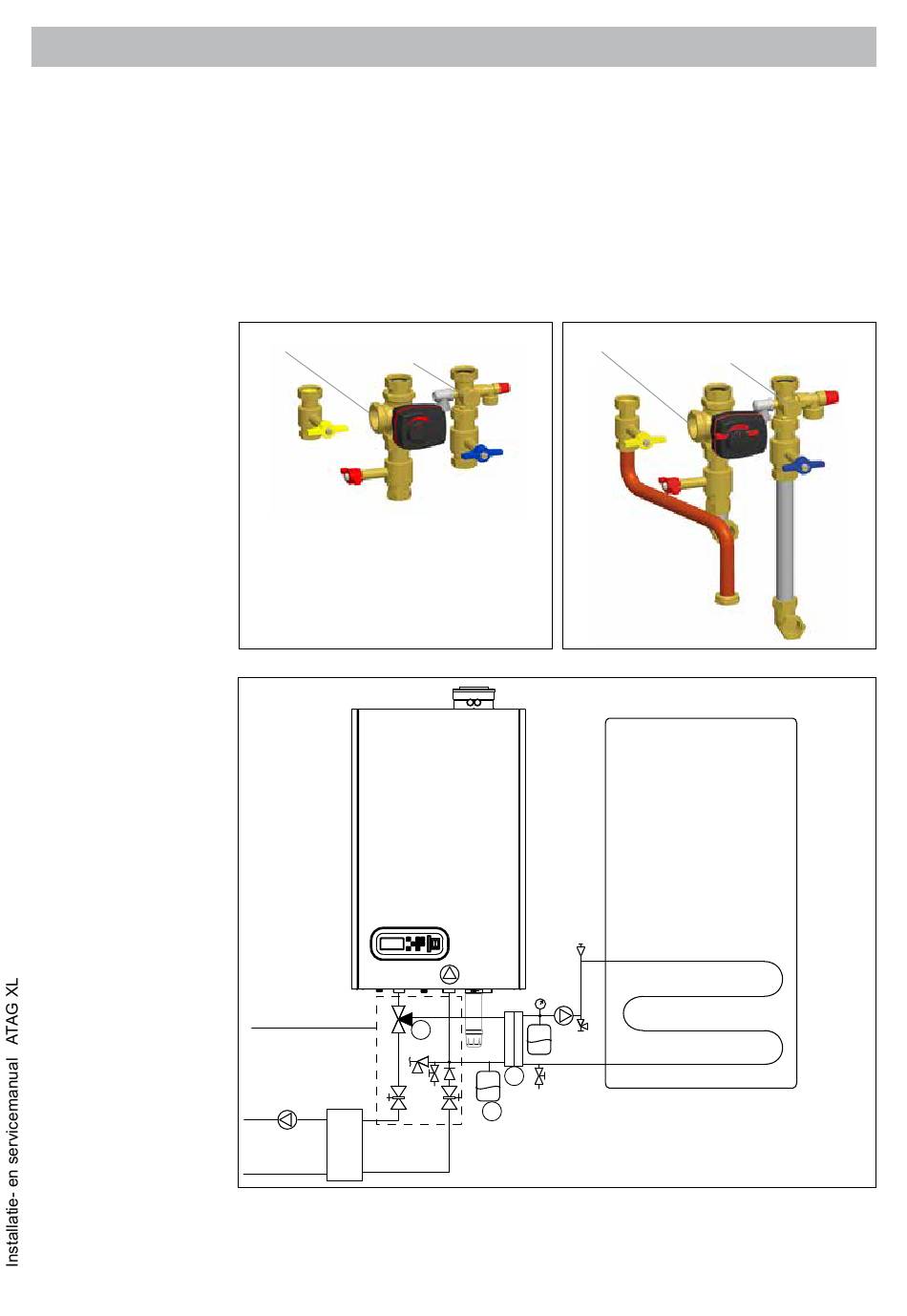

6.6 Warmwatervoorziening
20
Indien een boiler cv-zijdig aangesloten wordt moet de boiler voorzien zijn van een dub-
bele scheiding en/of platenwisselaar (zie fig. 6.6.b).
De temperatuurvoeler van de warmwatervoorziening kan aangesloten worden op de
ATAG XL. Voor aansluiting zie hoofdstuk Electrische aansluitingen en voor de instellingen
zie hoofdstuk Ketelregeling.
Expansievat boilercircuit
Bij toepassen van een boileraansluiting direct onder de ketel (toepassing van ATAG ke-
telaansluitset met 3-wegklep) moet het circuit tussen driewegklep en dubbele scheiding
van de boiler van een expansievat worden voorzien.
Aansluiting boiler aanvoer 1 1/2" binnendraad
Aansluiting boiler retour 1" buitendraad
AX00750U
Ketelaansluitset Soloketel
met 3-wegklep
Figure 6.6.a
Ketelaansluitset met 3-weg-
klep
Figure 6.6.b
Aansluiting boiler aanvoer 1 1/2" binnendraad
AX00380U
Ketelaansluitset met 3-weg-
klep voor XL in cascade in
combinatie met DN65 en
DN100 headers
A
B
C
Aansluiting boiler retour 1" buitendraad
A. Driewegklep
B. Platenwisselaar
C. Expansievat
