Installatie
BAUER D-7 3734 ESLINGEN
3~ MOTOR NR. 1827421 2003
S/E005A9
1,5
n2 31,5
/MIN.
n1 1400
/MIN.
cos 0,80
1,7L
B
IP 65

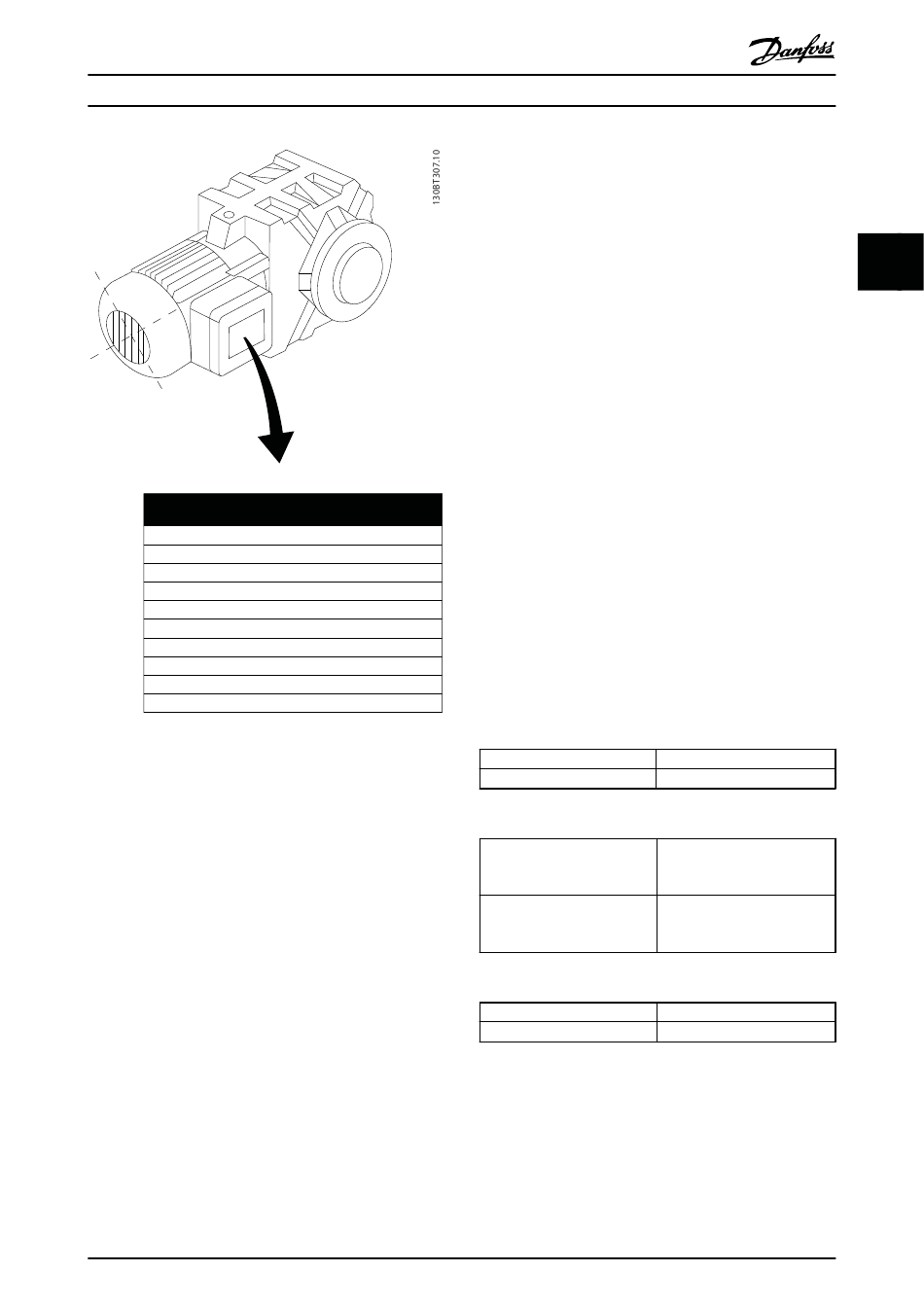

Afbeelding 3.31 Motortypeplaatje
3.
Voer een automatische aanpassing motorge-
gevens (AMA) uit om te zorgen voor optimale
prestaties.
a.
Sluit klem 27 aan op klem 12 of stel 5-12 Klem 27
digitale ingang in op Niet in bedrijf (5-12 Klem 27
digitale ingang [0]).
b.
Activeer de AMA via 1-29 Autom. aanpassing
motorgeg. (AMA).
c.
Selecteer een volledige of een beperkte AMA. Als
er een LC-filter is gemonteerd, mag u slechts een
beperkte AMA uitvoeren, tenzij u het LC-filter
tijdelijk verwijdert tijdens de AMA-procedure.
d.
Druk op [OK]. Op het display verschijnt 'Druk op
[Hand On] om te starten'.
e.
Druk op [Hand On]. Een balkje geeft de
voortgang van de AMA aan.
f.
Druk op [Off] – de frequentieomvormer komt in
de alarmmodus terecht en op het display wordt
aangegeven dat de AMA is beëindigd door de
gebruiker.
MG37A210
Bedieningshandleiding
KW
400
Y
V
50
Hz
3,6
A
H1/1A
Danfoss A/S © Rev. 2014-02-07 Alle rechten voorbehouden.
AMA onderbreken tijdens de procedure
AMA voltooid
•
Het display toont de melding 'Druk op [OK] om
AMA te voltooien'.
•
Druk op [OK] om de AMA-procedure te verlaten.
AMA mislukt
•
De frequentieomvormer komt terecht in de
alarmmodus. Een beschrijving van het alarm is te
vinden in hoofdstuk 9 Waarschuwingen en
alarmen.
•
'Rapportwaarde' in de alarmlog toont de laatste
meting die door de AMA is uitgevoerd voordat
de frequentieomvormer in de alarmmodus
terechtkwam. Aan de hand van dit nummer en
de beschrijving van het alarm kunt u het
probleem verhelpen. Vermeld het nummer en de
alarmbeschrijving wanneer u contact opneemt
met een servicemedewerker van Danfoss.
Het mislukken van de AMA wordt vaak veroorzaakt
doordat de gegevens van het motortypeplaatje niet goed
worden overgenomen of omdat er een te groot verschil
bestaat tussen het motorvermogen en het vermogen van
de frequentieomvormer.
Stel de gewenste begrenzingen voor het toerental en de
aan- en uitlooptijd in:
Minimumreferentie
Max. referentie
Tabel 3.15 Referentieparameters
Motorsnelh. lage begr.
Motorsnelh. hoge begr.
Tabel 3.16 Snelheidsbegrenzingen
Ramp 1 aanlooptijd [s]
Ramp 1 uitlooptijd [s]
Tabel 3.17 Aan- en uitlooptijden
3-02 Minimumreferentie
3-03 Max. referentie
4-11 Motorsnelh. lage begr.
[RPM] of 4-12 Motorsnelh. lage
begr. [Hz]
4-13 Motorsnelh. hoge begr.
[RPM] of 4-14 Motorsnelh. hoge
begr. [Hz]
3-41 Ramp 1 aanlooptijd
3-42 Ramp 1 uitlooptijd
