Inleiding; Opengewerkte Tekeningen - Danfoss VLT AutomationDrive FC 302 Bedieningshandleiding
Verberg thumbnails
Zie ook voor VLT AutomationDrive FC 302:
- Gebruikershandleiding (252 pagina's) ,
- Bedieningshandleiding (168 pagina's) ,
- Programmeerhandleiding (282 pagina's)
Inhoudsopgave
Advertenties
Inleiding
2 Inleiding
2
2

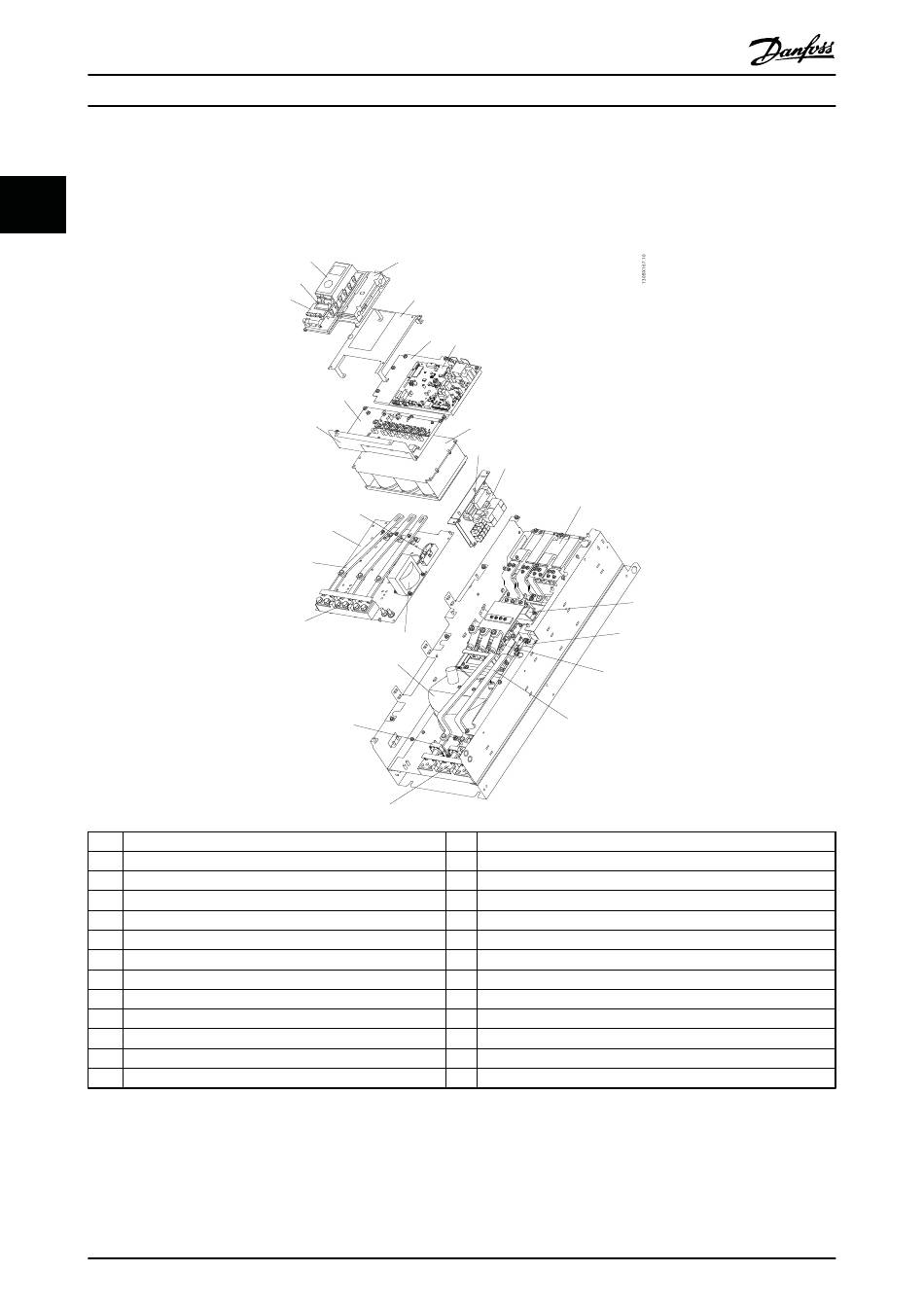

2.1 Opengewerkte tekeningen
1
Stuurkaart
2
Stuuringangsklemmen
3
Lokaal bedieningspaneel (LCP)
4
Stuurkaart C-optie
5
Montagebeugel
6
Montageplaat voedingskaart
7
Voedingskaart
8
Condensatorbatterij
9
Soft-chargezekeringen
10
Soft-chargekaart
11
DC-inductor
12
Soft-chargemodule
13
IGBT-module
Afbeelding 2.1 Omvormerbehuizing framegrootte D13
6
Bedieningshandleiding
3
4
2
1
5
6
7
25
24
23
22
21
20
19
18
17
16
14
15
16
17
18
19
20
21
22
23
24
25
Danfoss A/S © Rev. 2014-02-07 Alle rechten voorbehouden.
8
9
10
11
12
13
14
15
SCR/diodemodule
Stroomrail IGBT-uitgang
Motoruitgangsklemmen
Stroomsensor
Ventilatormodule
Ventilatortransformator
AC-ingangsklemmen
Stroomrail AC-ingang
Complete montageplaat voor ingangsklemmen
Ventilatorzekering
Afdekplaat condensatorbatterij
IGBT-gate-driverkaart
MG37A210
