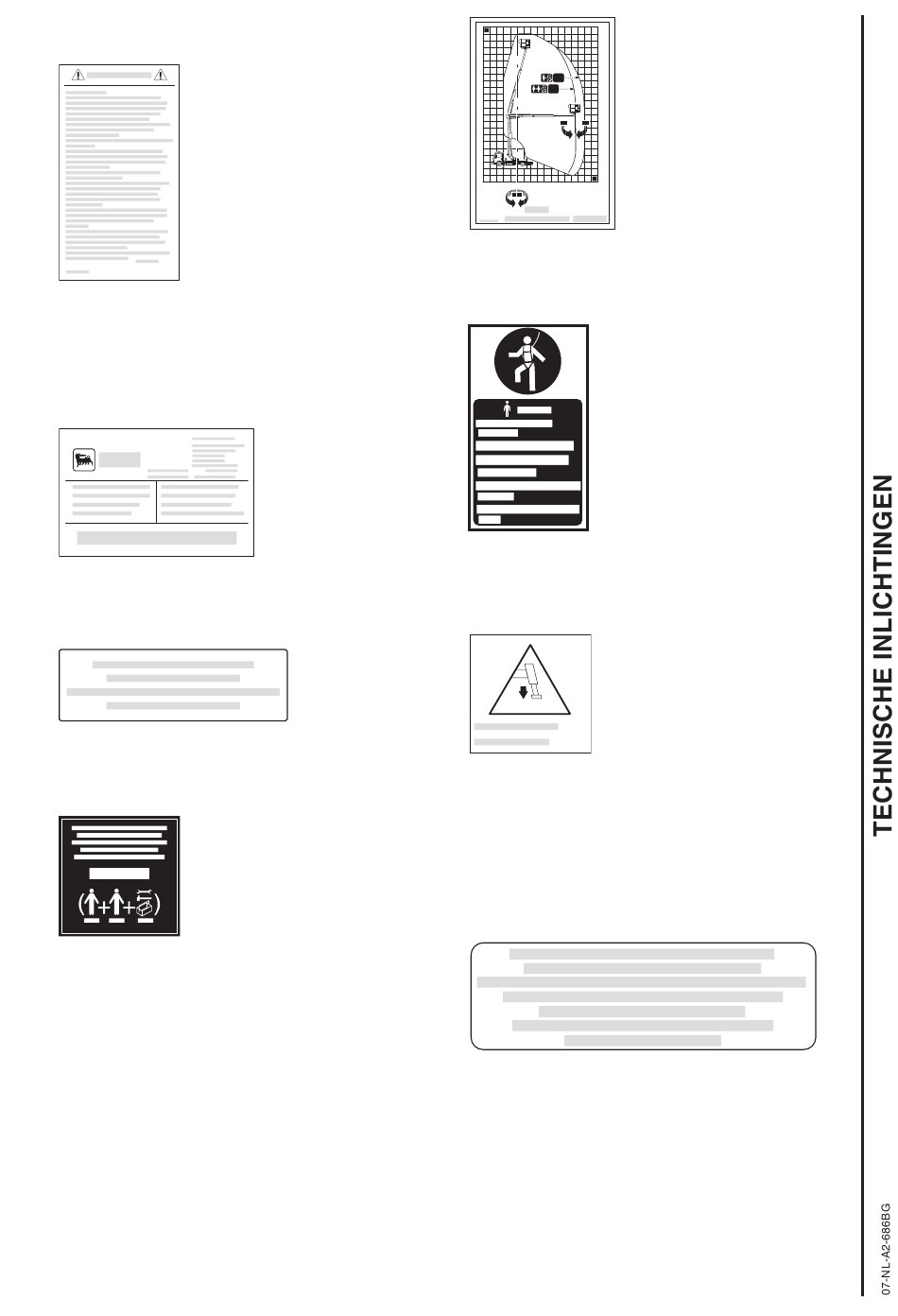

- Inlichtingen borden
D1 - Dit bord weergeeft de algemene
voorschriften en de gedragsvoorschrif-
ten aan de bediener voor het gebruik
van de machine.
D2 - Dit bord weergeeft het type olie
voor de hydraulische inrichting.
D3 - Dit bord weergeeft de plaats van
de hydraulische olie tank.
D4 - Dit bord weergeeft:
1) de maximale hijslast;
2) het max. aantal bedieners op het
werkplatform.
m
20
19
18
17
16
15
14
120 kg
13
12
Max
200 kg
11
10
9
8
7
90°
90°
6
5
4
3
2
1
0
m
4
3
2
1
0
1
2 3
4
5
6
7
8 9 10 11
350°
D5 - Dit bord weergeeft het max.
werkbereik van de machine.
Cod. 5.746.410
D6 - Dit bord weergeeft de hechtpun-
ten van de veiligheidsgordels.
D7 - Dit bord weergeeft de maximale
belasting uitgeoefend op de grond
door de stabilisator en de maximale
weerstand die de grond moet uitoefe-
nen om de machine te dragen.
D8 - Signaleert aan de bediener de
gebruiksbestemming van het betref-
fende bedieningspaneel.
Voor het noodbedieningen bord.
2.15
2
COD. 5.745.083
