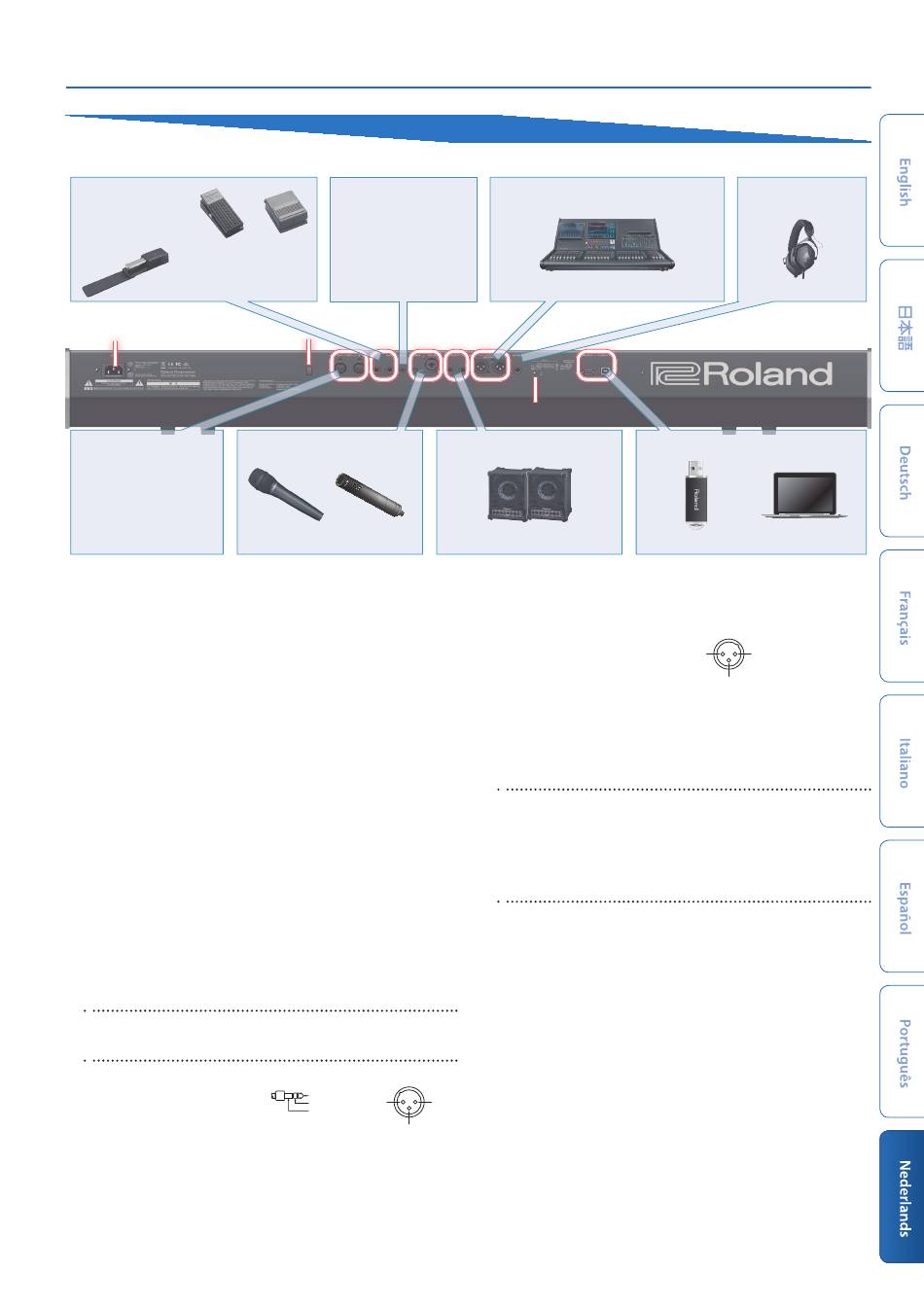

Achterpaneel
(uw apparatuur aansluiten)
* Zet het volume altijd op nul en schakel alle apparaten uit voordat u aansluitingen maakt om defecten en storingen van de apparatuur te voorkomen.
E
CTRL-aansluiting
F
HOLD-aansluiting
Expressiepedaal (EV-5)
of
pedaalschakelaar (DP-series)
B
D
MIDI-poorten
Sluit een MIDI-apparaat aan.
B
AC IN-aansluiting
Sluit het bijgeleverde netsnoer aan op deze aansluiting.
C
[L]-schakelaar
Hiermee schakelt u het apparaat in of uit (p. 12).
D
MIDI (OUT/IN)-poorten
Wordt gebruikt voor het aansluiten van externe MIDI-apparaten en
voor het verzenden van MIDI-berichten.
E
CTRL-aansluiting
Sluit een expressiepedaal aan (EV-5, apart verkrijgbaar).
* Gebruik enkel het in deze handleiding beschreven expressiepedaal. Het
aansluiten van een ander type expressiepedaal kan leiden tot defecten
en/of schade aan het apparaat.
F
HOLD-aansluiting
Sluit een pedaalschakelaar aan (DP-series, apart verkrijgbaar).
G
AUX IN-aansluiting
Sluit een extern audioapparaat aan.
Gebruik een stereominiplug voor deze verbinding.
H
MIC
[MIC GAIN]-regelaar
Regelt het volume van de microfooninvoer.
MIC IN-aansluiting
Sluit hier een
dynamische microfoon of
elektretcondensatormicrofoon
(plug-in voedingssysteem) aan.
* Een condensatormicrofoon
(door phantom gevoed) kan niet
worden gebruikt.
I
OUTPUT L/R-aansluitingen
Dit zijn uitgangen voor audiosignalen.
G
AUX IN-aansluiting
Sluit een audioapparaat aan.
C
H
MIC
Dynamische microfoon
Elektretmicrofoon
(mono)
Pintoewijzing van MIC IN-aansluiting
※ 入力端子の場合
TIP:
HOT
2: HOT
RING:
COLD
SLEEVE: GND
3: COLD
J
OUTPUT (BALANCED)-aansluitingen
Mixer
M
I
OUTPUT-aansluitingen
Monitorluidspreker
(Ingebouwde versterker)
J
OUTPUT (BALANCED) L/R-aansluitingen
Dit zijn uitgangen voor
audiosignalen.
※ 入力端子の場合
TIP:
HOT
2: HOT
RING:
COLD
SLEEVE: GND
K
PHONES-aansluiting
Hier kunt u een hoofdtelefoon aansluiten.
L
USB-poort
USB MEMORY-poort
Hier kunt u een USB-stick aansluiten.
Sluit de USB-stick aan of koppel deze los terwijl de JUPITER-X is
uitgeschakeld.
* Schakel nooit de stroom uit of ontkoppel de USB-flashdrive nooit tijdens een
proces, zoals wanneer het scherm
USB COMPUTER-poort
Gebruik een USB-kabel om deze poort aan te sluiten op een
USB-poort van uw computer.
Hierdoor kunt u de JUPITER-X bedienen als een USB MIDI-apparaat.
M
Aardingsaansluiting
* Sluit deze indien nodig op een externe aarding of grond aan.
※ 出力端子の場合
1: GND
1: GND
2: HOT
3: COLD
Paneelbeschrijvingen
K
PHONES-aansluiting
Hoofdtelefoon
L
USB-poort
USB-stick
Computer
Pintoewijzing van OUTPUT (BALANCED)
L/R-aansluitingen
※ 出力端子の場合
1: GND
1: GND
2: HOT
3: COLD
3: COLD
"Executing... "
("Uitvoeren... " ) weergeeft.
