Horizontale cascadeleiding en rookgasaansluiting monteren 8
7.
Neem het product volgens zijn installatiehandleiding in
gebruik.
8.
Kies voor de aansturing van het relais 1 op de multi-
functionele module in het installateurniveau de diagno-
secode "d.27".
9.
Stel de waarde op 4 = afzuigkap/rookgasklep in.
7.5

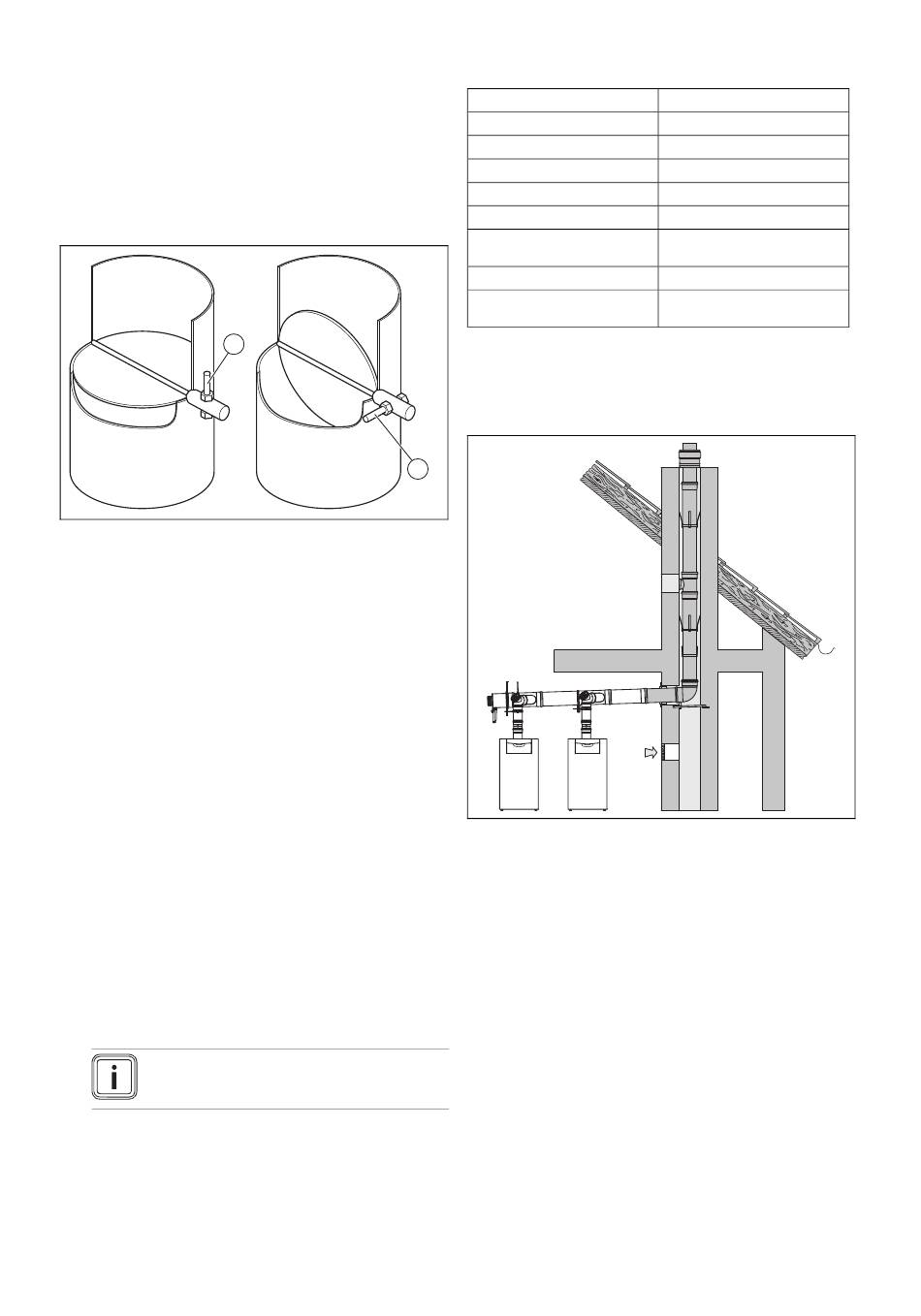

Functie van de rookgasklep controleren
▶
Controleer de perfecte werking van de rookgasklep.
1
De rookgasklep is zonder warmteaanvraag in gesloten toe-
stand. De koppelingspen (1) aan de aandrijfas staat verti-
caal.
Bij een warmteaanvraag (bijv. installateurmodus) opent de
rookgasklep. Na ca. 8 seconden is de rookgasklep geopend.
De koppelingspen (1) aan de aandrijfas staat horizontaal.
De ventilator begint met de voorspoeling van de VLT/VGA.
Na het uitschakelen van de brander loopt de ventilator en-
kele seconden na.
Na het uitschakelen van de ventilator sluit de rookgasklep
door een terugstelveer. Na ca. 8 tot 10 seconden is de rook-
gasklep gesloten. De koppelingspen (1) aan de aandrijfas
staat verticaal.
Als de rookgasklep niet of niet volledig sluit, dan start de
ventilator opnieuw en hij loopt met een laag toerental om het
terugstromen van de rookgassen door de defecte rookgas-
klep te verhinderen.
▶
Neem de foutmelding van de CV-ketel in acht.
7.6
Rookgasklep onderhouden
1.
Controleer de perfecte werking van de rookgasklep.
2.
Reinig indien nodig de behuizing van binnen en buiten,
de afsluitschijf en de as.
–
De opgespoten afdichtlip mag bij de reiniging niet
beschadigd worden.
Aanwijzing
De stelaandrijving is onderhoudsvrij.
0020232240_01 Montagehandleiding
7.7
Technische gegevens
Stelaandrijving
Draaimoment
Openingstijd
Sluittijd
Omgevingstemperatuur
Zekering
Elektrisch opgenomen ver-
mogen
Schakelstroom
Beschermingsklasse vol-
gens EN 60529
8
Horizontale cascadeleiding en
rookgasaansluiting monteren
1
1.
Om het onderhoud mogelijk te maken, stelt u de pro-
ducten op een afstand van 50 cm op.
2.
Als de producten niet op dezelfde afstanden opgesteld
kunnen worden, monteer dan de verlengstukken in de
rookgasverzamelleiding.
3.
Monteer aan elk product de motorische rookgasklep.
Stroomloos gesloten
1,2 Nm
≥ 7 s
≥ 7,5 s
≤ 70 ℃
5 x 20 – F6,3A 250V
12 W
≤ 6 A
IP 44
15
