9 Uitlaat in de schacht monteren
9
Uitlaat in de schacht monteren

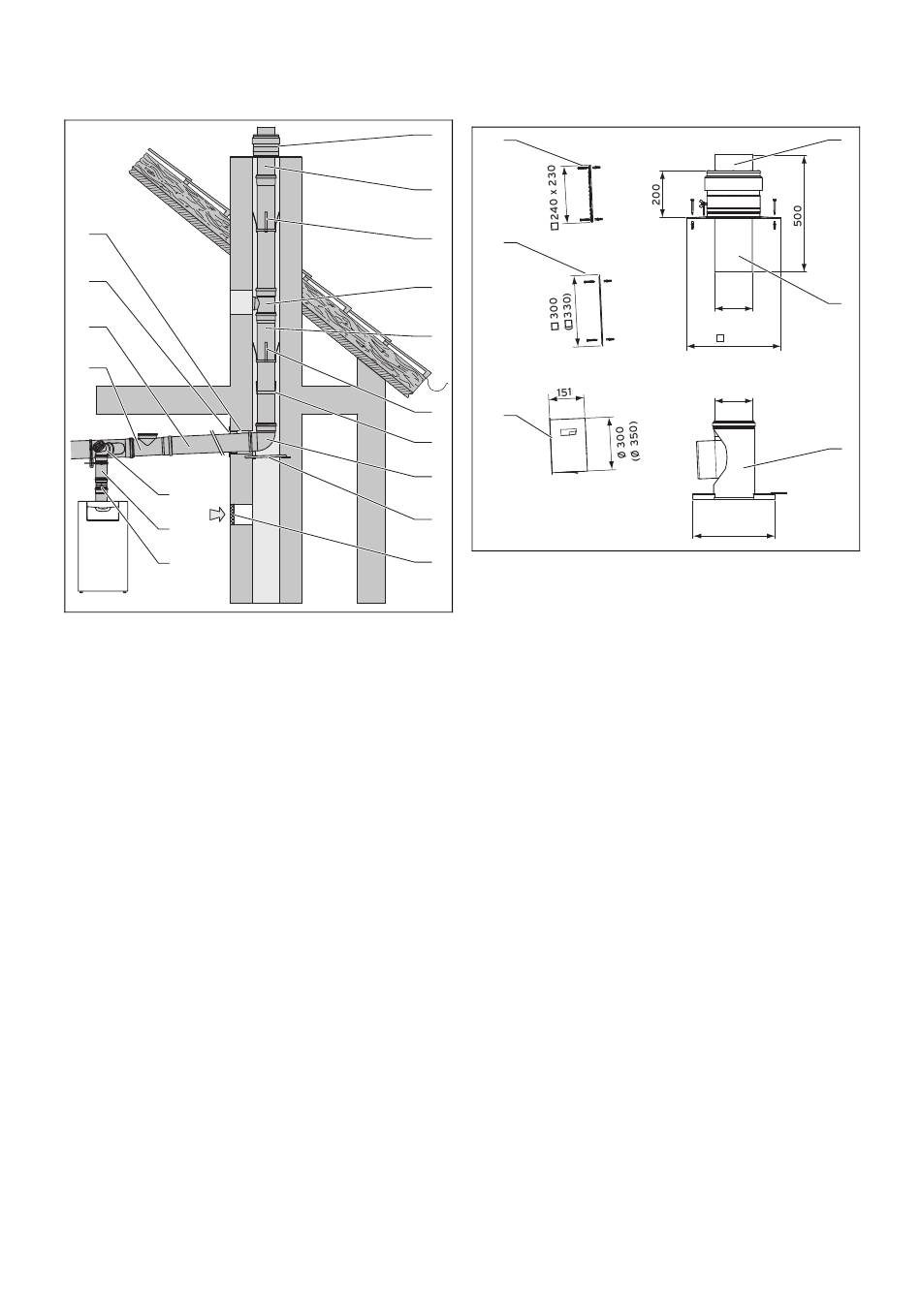

Systeemweergave
16
15
14
13
12
11
10
1
Schachtafdekking
2
Rookgasbuis zwart
3
Afstandshouder
4
Revisie-T-stuk
5
Verlengstuk
3
Afstandshouder
6
Montagehulp
7
Steunboog
8
Oplegrail
Neem de maximale schachtafmetingen in acht.
18
1
2
3
4
5
3
6
7
8
9
9
Ventilatierooster
10
Motorische rookgasklep
11
Verlengstuk
12
Revisiebochtstuk
13
Revisie-element
14
Verlengstuk
15
Binnenwandrozet
16
Muurbekleding
9.1
Leveringsomvang basisset voor de
schachtinbouw art.-nr. 0020095534 (⌀ 200
mm), 0020106560 (⌀ 250 mm)
6
5
4
1
Schachtafdekking
2
Rookgasbuis (PP) zwart
(zonder mof), 500 mm
lang
3
Steunbochtstuk
(PP) 130, 87° incl.
steunrail
9.2
Montage voorbereiden
1.
Leg de montageplaats van de VGA in de schacht vast.
2.
Boor een doorbraak die groot genoeg is zodat er vol-
doende plaats voor de montage voorhanden is.
3.
Boor een gat in het midden in de achterste schacht-
wang.
–
Diameter: 10 mm
Ø 200
(Ø 250)
500
Ø 200
(Ø 250)
Ø 350
(Ø 600)
4
Beschermbuis voor
schachtdoorbraak
5
Muurrozet
6
Ventilatierooster
Montagehandleiding 0020232240_01
