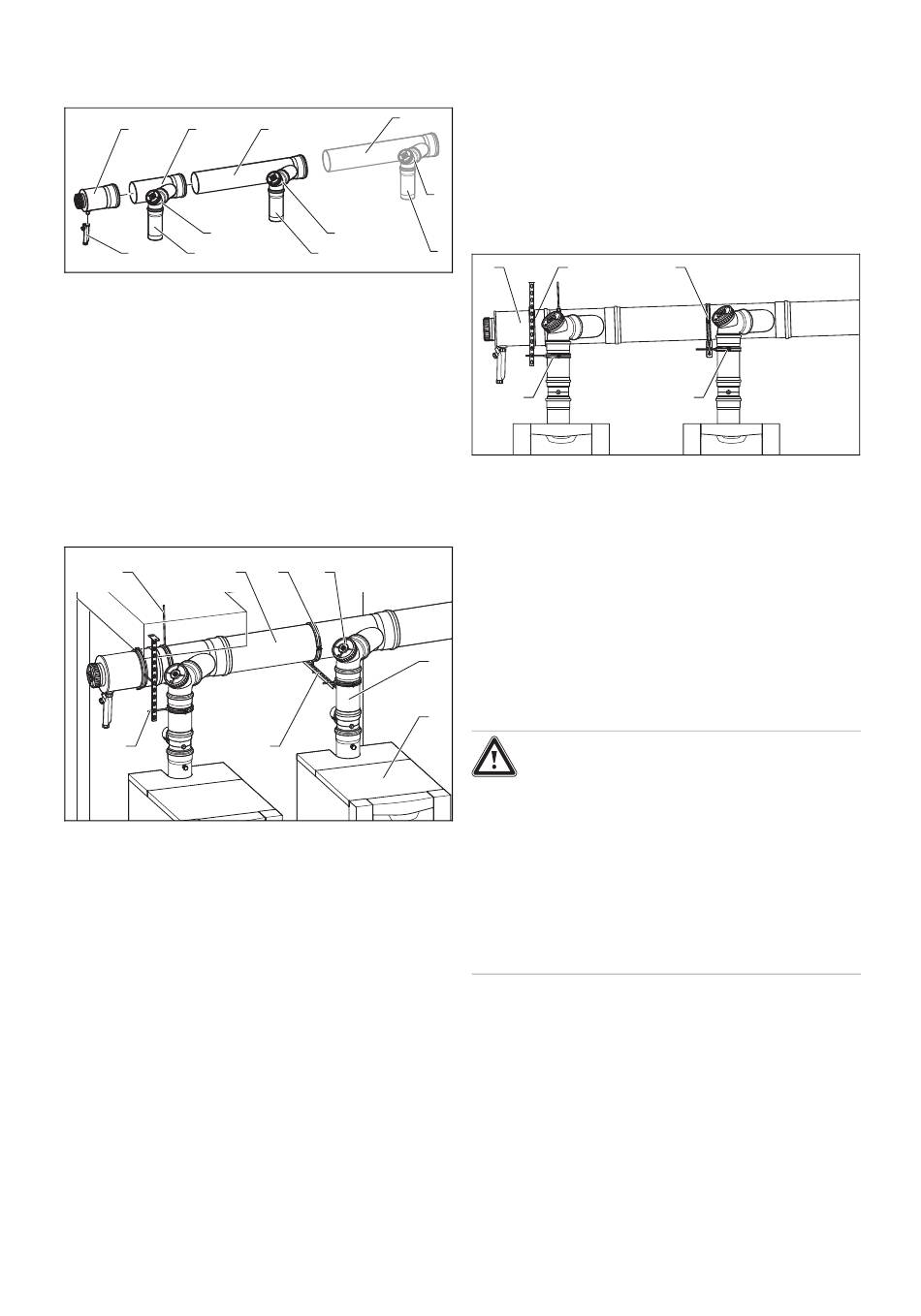

8 Horizontale cascadeleiding en rookgasaansluiting monteren
8.1
Leveringsomvang basisaansluitset en
uitbreidingsset voor 2 producten
2
5
4
1
3
Basisaansluitset
1
Sifon (1 x)
2
Eindstuk met condens-
waterafvoer (1 x)
3
Rookgasbuis, 250 mm
lang (1 x), 500 mm lang
(1 x)
Uitbreidingsset
6
Rookgasbuis, 500 mm
lang (1 x)
7
Revisiebochtstuk (1 x)
8.2
Rookgasverzamelleiding monteren
7
2
8
1.
Verkort de verticale rookgasbuizen (4) aan de gladde
zijde.
–
De verticale rookgasbuizen moeten voor het tot
stand brengen van een verval van 3° een verschil-
lende lengte hebben.
2.
Steek de rookgasbuizen tot aan de aanslag in de rook-
gaskleppen.
3.
Begin de verdere montage aan het product (3) dat het
dichtst bij de verticale rookgasleiding ligt.
4.
Steek het revisiebochtstuk (1) op de rookgasbuis met
aftakking (2).
5.
Plaats de rookgasbuis (2) met gemonteerd revisie-
bochtstuk (1) in de verticale rookgasbuis.
6.
Ondersteun de rookgasbuis met een buisbevestigings-
klem (5).
16
8
5
4
3
4
Revisiebochtstuk (2 x)
5
Rookgasbuis met
schuine invoer (2 x)
8
Rookgasbuis met
schuine invoer (1 x)
5
1
6
–
Gebruik om stabiliteitsredenen geen stokschroeven
(7) die langer zijn dan 300 mm.
7.
Monteer courante wandconsoles (6) en bevestig daar-
aan de buisbevestigingsklemmen met korte draadstan-
gen (8).
8.
Monteer de verbinding tussen cascade en verticale
rookgasleiding, zie hoofdst. Rookgasleiding tus-
7
sen cascade en verticale rookgasleiding monteren
(→ Pagina 17).
9.
Monteer de rookgasbuizen voor de andere producten.
6
1
3
2
10. Bevestig elke verticale rookgasbuis (2) met een beves-
tigingsklem aan de muur.
11. Monteer per rookgasbuis (3) en aan het eindstuk met
condenswaterafvoer (1) een buisklem.
12. Als u langere, verticale rookgasbuizen tussen product
en horizontale rookgasleiding gebruikt, zie dan hoofdst.
Rookgasleiding tussen cascade en verticale rookgaslei-
ding monteren (→ Pagina 17).
13. Draai alle buisbevestigingen vast.
14. Steek het eindstuk met condensafvoer tot aan de aan-
4
slag op de rookgasleiding.
15. Monteer de condenssifon alsook de door de installateur
te plaatsen condensafvoerleiding.
3
Gevaar!
Levensgevaar door lekken van rookgas-
sen!
Als de sifonbeker dicht met de afvalwaterlei-
ding verbonden is, kan de sifonbeker leeg-
gezogen worden. Door een lege of niet vol-
doende gevulde sifonbeker kunnen rookgas-
sen in de ruimtelucht ontsnappen.
▶
Verbind de condensafvoerleiding niet
dicht met een vaste verbinding met de
afvalwaterleiding.
16. Verbind de condensafvoerleiding met het huisafvalwa-
tersysteem.
17. Voltooi de installatie van de producten zoals beschre-
ven in de betreffende installatiehandleiding.
18. Neem de producten in gebruik.
19. Controleer de VGA op dichtheid.
3
2
Montagehandleiding 0020232240_01
