11.9

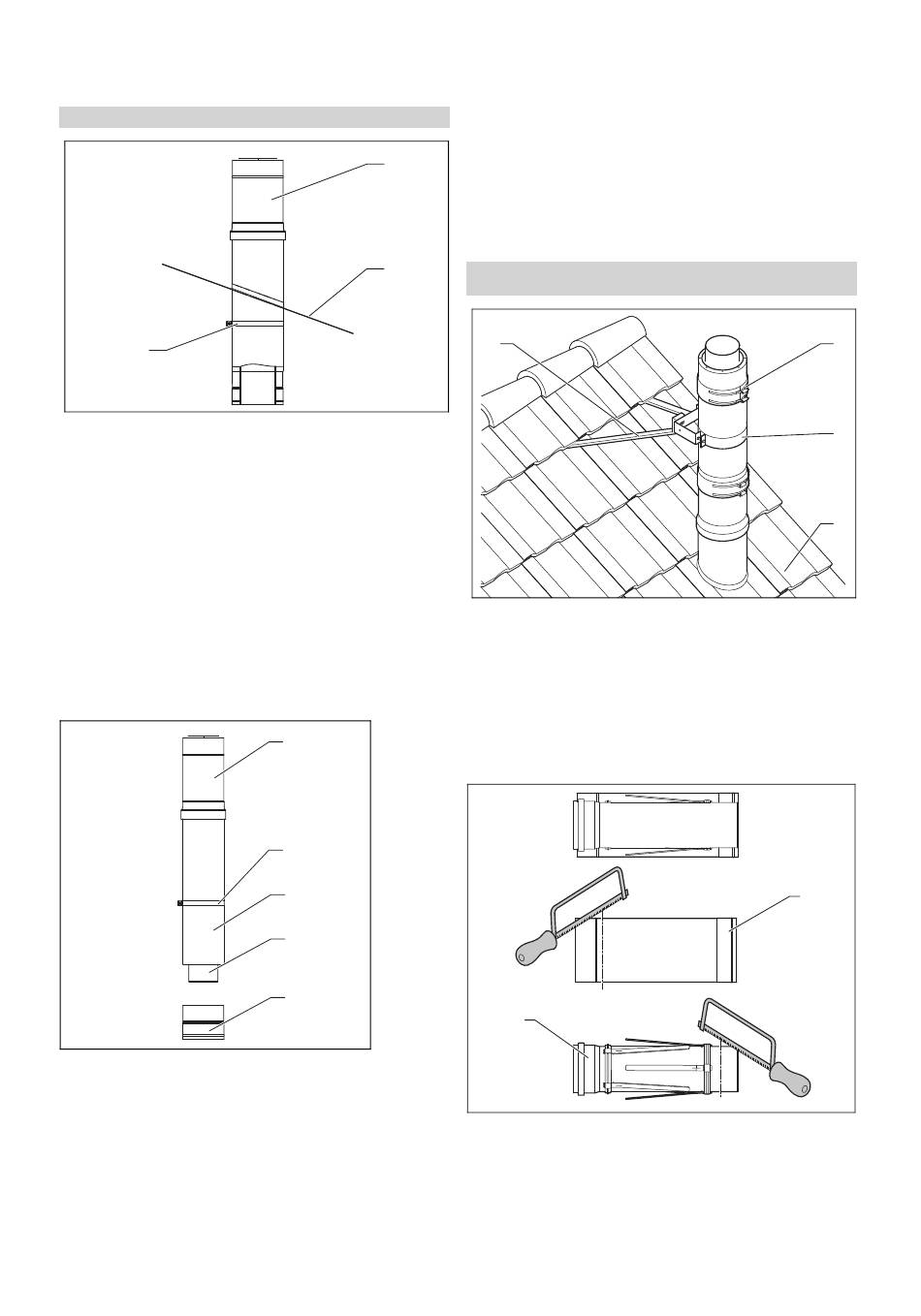

Dakdoorvoer bij buitenwandleidingen
monteren
Voorwaarden: De VGA wordt door een dakoverstek geleid.
3
1
Dakdoorvoering
2
Schuine dakpan
▶
Opdat er geen regenwater aan de buitenbuis naar bene-
den kan lopen, monteert u een dakdoorvoer.
1.
Plaats voor de lengteaanpassing de dakdoorvoer (1)
op de schuine dakpan (2) of de plakplaat voor een plat
dak.
2.
Teken de snijkant aan het aan te passen component
(verlengstuk of dakdoorvoer) af.
3.
Voor de lengteaanpassing van de rookgasleiding tus-
sen dakdoorvoer en het andere deel kunt u een ver-
lengstuk verkorten of de dakdoorvoer maximaal 20 cm
verkorten, zie hfdst. Verlengstuk inkorten (→ Pagina 25).
11.10 Dakdoorvoer verkorten
1
Dakdoorvoering
2
Bevestigingsklem
3
Buitenbuis van de dak-
doorvoer
1.
Trek de aansluitmof (5) uit de buitenbuis (3).
2.
Verkort de buitenbuis (3) en binnenbuis evenveel.
0020232240_01 Montagehandleiding
Rookgasleiding aan de buitenmuur monteren 11
1
2
3
Bevestigingsklem
1
2
3
4
5
4
Binnenbuis van de
dakdoorvoer
5
Aansluitmof
–
Verkortingswaarde: ≤ 20 cm
3.
Steek de aansluitmof (5) opnieuw in de buitenbuis (3).
4.
Monteer alle rookgascomponenten onder het dak.
5.
Monteer alle rookgascomponenten boven het dak (ver-
lengstukken, mondingsstuk, klemmen).
6.
Monteer alle leidinghouders.
7.
Monteer de bevestigingsklem van de dakdoorvoer aan
het dakspant of het plafond.
11.11 Rookgasleiding stabiliseren
Voorwaarden: De dakdoorvoer steekt meer dan 1,5 m over de dakpan (3)
uit.
4
▶
Span de dakdoorvoer boven het dak af.
1.
Monteer aan alle verbindingspunten boven de dakpan
klemmen (1).
2.
Monteer een leidinghouder (2) aan de leiding boven het
dak.
3.
Verbind deze leidinghouder door plaatjes (4) of kabels
met de dakconstructie.
11.11.1 Verlengstuk inkorten
2
1.
Trek de rookgasbuis (2) uit de buitenbuis (1).
2.
Verkort de rookgasbuis en buitenbuis in een rechte
hoek aan de gladde zijde op dezelfde hoogte.
3.
Verkort rookgasbuis en buitenbuis aan de van de mof
afgekeerde zijden.
1
2
3
1
