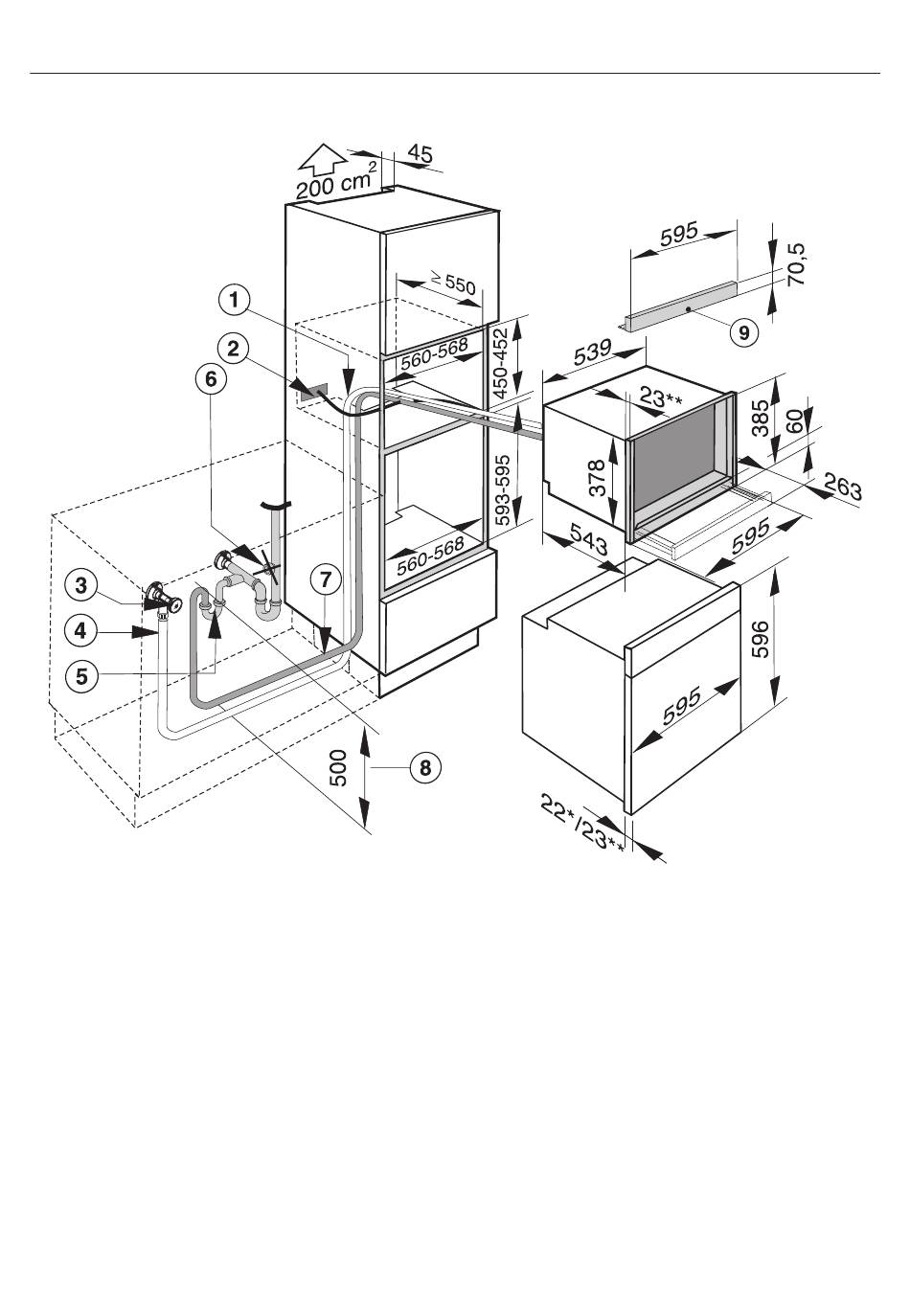

DGD 4635 (inbouwnis 450 mm)
a Uitsparing in de tussenbodem voor
de watertoe- en -afvoerslang
b Plaats voor de netaansluitdoos 250 x
80 mm
Netaansluitkabel L = 2.000 mm
c Afsluitkraan (koudwateraansluiting)
d Watertoevoerslang
e Aparte sifon
* Glazen front / ** metalen front
f Sluit de waterafvoerslang hier niet
aan! Zie "Wateraansluiting – Opmer‐
kingen waterafvoer"
g Waterafvoerslang
h Het oplopende einde van de afvoer‐
slang tot aan de stankafsluiter mag
niet hoger zijn dan 500 mm!
i Opvulpaneel AB 45-7
Inbouwmaten
