Geavanceerde HemoSphere-monitor
5.3.6
Scherm Fysiologie
Het Fysiologiescherm is een animatie van de wisselwerking tussen hart, bloed en het vaatsysteem.
De parameterwaarden voor continu worden weergegeven in samenhang met de animatie.
Op het fysiologiescherm is het kloppend hart een visuele weergave van de hartslag, maar geen exacte
weergave van het aantal slagen per minuut. Belangrijke kenmerken van dit scherm worden genummerd
weergegeven in afbeelding 5-12. Dit voorbeeld is van het continue fysiologiescherm gedurende actieve
bewaking met de HemoSphere-Swan-Ganz-module en geïntegreerde ECG-, MAP- en CVD-signalen.
De ScvO
1
weergegeven terwijl de HemoSphere-oximetriekabel aangesloten is en veneuze zuurstofsaturatie
actief bewaakt.
De cardiac output (CO/CI) wordt weergegeven aan de arteriële zijde van de animatie van het
2
vaatsysteem. De snelheid van de bloedcirculatie in de animatie wordt aangepast op basis van
de CO/CI-waarde en de lage/hoge doelbereiken die zijn geselecteerd voor die parameter.
De systemische vasculaire weerstand, aangegeven in het midden van de animatie van het
3
vaatsysteem, is beschikbaar tijdens het bewaken van CO/CI en terwijl gebruik wordt gemaakt
van analoge druksignalen voor MAP en CVD van een aangesloten patiëntenmonitor, als SVR =
[(MAP-CVD)/CO]*80. In de FloTrac-sensorbewakingsmodus is alleen CVD vereist middels
het CVD-invoerscherm of middels analoge ingang. De mate van constrictie in het bloedvat
wordt aangepast op basis van de verkregen SVR-waarde en de lage/hoge doelbereiken die
zijn geselecteerd voor die parameter.
OPMERKING

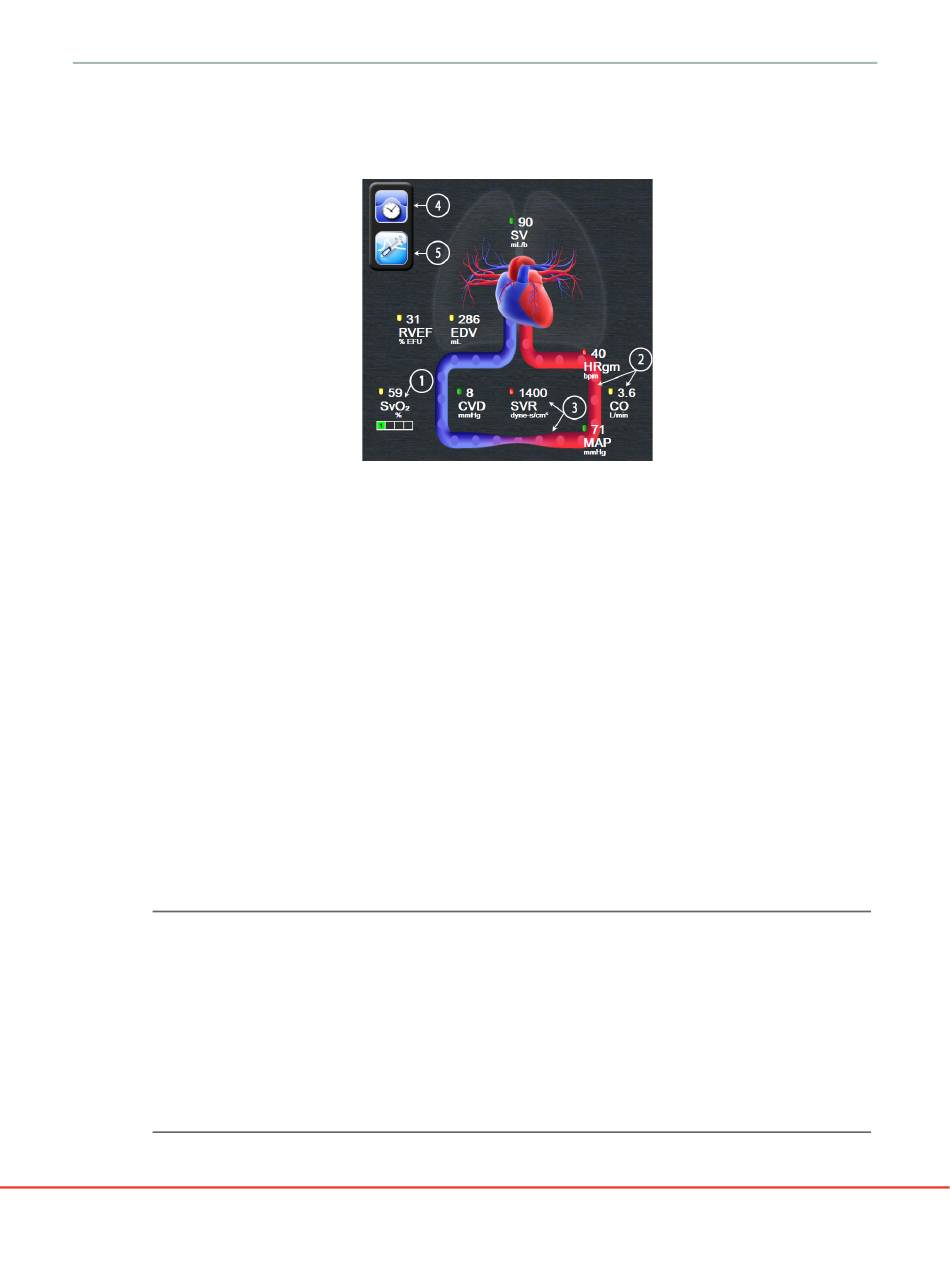

Afbeelding 5-12 Fysiologiescherm tijdens bewaking
met HemoSphere-Swan-Ganz-module
/SvO
-parametergegevens en de signaalkwaliteitsindicator (SQI) worden hier
2
2
De instellingen voor alarmen/doelen kunnen worden aangepast via het scherm
Alarmen en doelwaarden instellen (raadpleeg Instellingenscherm Alarmen/doelen op
pagina 110) of door de gewenste parameter als een hoofdparameter in te stellen
en naar het pop-upvenster Alarmen/doelen voor die parameter te gaan door
de binnenkant van de parameterbol aan te raken.
Het voorbeeld dat wordt getoond in afbeelding 5-12 is tijdens bewaking met een
HemoSphere-Swan-Ganz-module. Met andere bewakingsmodi zullen er verschillen in
uiterlijk en parameters zijn. Tijdens bewaking met de FloTrac-sensorbewakingsmodus
wordt HR
bijvoorbeeld vervangen door PR, worden PPV en SVV weergegeven
gm
(mits geconfigureerd) en worden EDV en RVEF niet getoond.
5 Navigeren van de geavanceerde HemoSphere-monitor
78
