Geavanceerde HemoSphere-monitor
De hoofdparameterbollen op het cockpitscherm tonen een complexere doelwaarde- en alarmindicator dan
de standaardparameterbol. Het volledig afgebeelde bereik van de parameter wordt gebruikt om een meetschaal
af te beelden die loopt van de minimuminstelling tot de maximuminstelling van de grafische trends.
Een wijzer wordt gebruikt om de huidige waarde aan te geven op de ronde meetschaal. Als de doelwaardebereiken
zijn ingeschakeld, worden rood (meldingsbereik), geel (waarschuwingsdoelwaardenbereik) en groen
(acceptabel bereik) gebruikt om de doelwaarde- en alarmbereiken aan te duiden op de ronde meetschaal.
Als de doelwaardebereiken niet zijn ingeschakeld is de ronde meetschaal grijs gekleurd en worden de
doelwaarde- of alarmindicatoren verwijderd. De waarde-indicatorpijl verandert om aan te geven wanneer
de waarden buiten het bereik van de meterschaal vallen.
5.3.8
Fysiorelatie
Het scherm Fysiorelatie geeft de balans weer tussen het zuurstofaanbod (DO
(VO
). Het scherm wordt automatisch bijgewerkt wanneer parameterwaarden wijzigen en geeft dus altijd
2
de huidige waarden weer. De verbindingslijnen markeren de relaties tussen de parameters.
5.3.8.1
Het scherm Fysiorelatie heeft twee modi: continu en historisch. In de modus Continu worden de intermitterende
en afgeleide waarden altijd als niet beschikbaar weergegeven.
De verticale lijnen boven de parameters verschijnen in dezelfde kleur als de parameterindicator.
1
De verticale lijnen die twee parameters direct met elkaar verbinden (bijv. tussen SVR en MAP
2
in afbeelding 5-14) verschijnen in dezelfde kleur als de parameterlantaarn eronder.
De horizontale lijnen hebben dezelfde kleur als de lijn erboven.
3
4
De linkerbalk verschijnt nadat er een bolusset is uitgevoerd. Raak het pictogram voor klok/golfvorm
aan om historische gegevens weer te geven, indien beschikbaar (raadpleeg afbeelding 5-14).
5
Raak het pictogram iCO aan om het configuratiescherm voor het opnieuw instellen van
thermodilutie te openen, indien beschikbaar.
Continue en historische modi

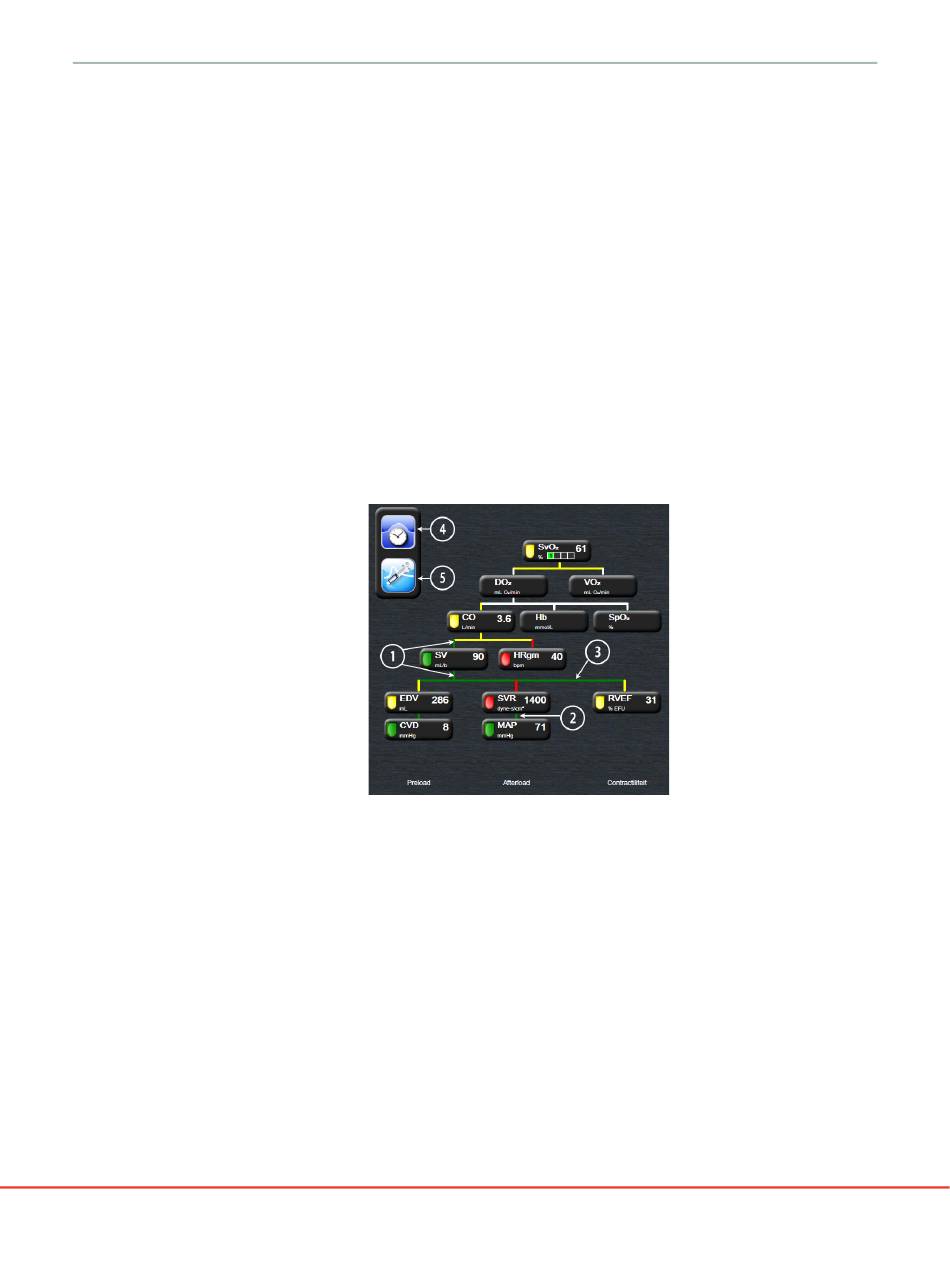

Afbeelding 5-14 Fysiorelatiescherm tijdens
bewaking met HemoSphere-Swan-Ganz-module
80
5 Navigeren van de geavanceerde HemoSphere-monitor
) en het zuurstofverbruik
2
