Bediening
Elektrische aansluitingen voor instellingen 2 en 3 van
de parameter [Function Heating Rod]
Voorzichtig
Gevaar voor spanningsoverslagen.
● De aansluitingen van de schakelplaat RTX-EHS
mogen niet gelijktijdig voor het schakelen van
netspanning (~230 V) en veiligheidskleinspanning
(SELV = "Safety Extra Low Voltage") worden
gebruikt.
De aanvraag van een alternatieve WEZ wordt via een relais op
de schakelplaat RTX-EHS geschakeld (zie afb. 3-16).
A1P Schakelplaat
(basisregeling warmtepomp)
K1/2/3
Relais voor aanjaagverwarmer
L
Fase
N
Nulleiding
PE
Aardleiding
RTX-EHS
Schakelplaat
(aanjaagverwarmer)

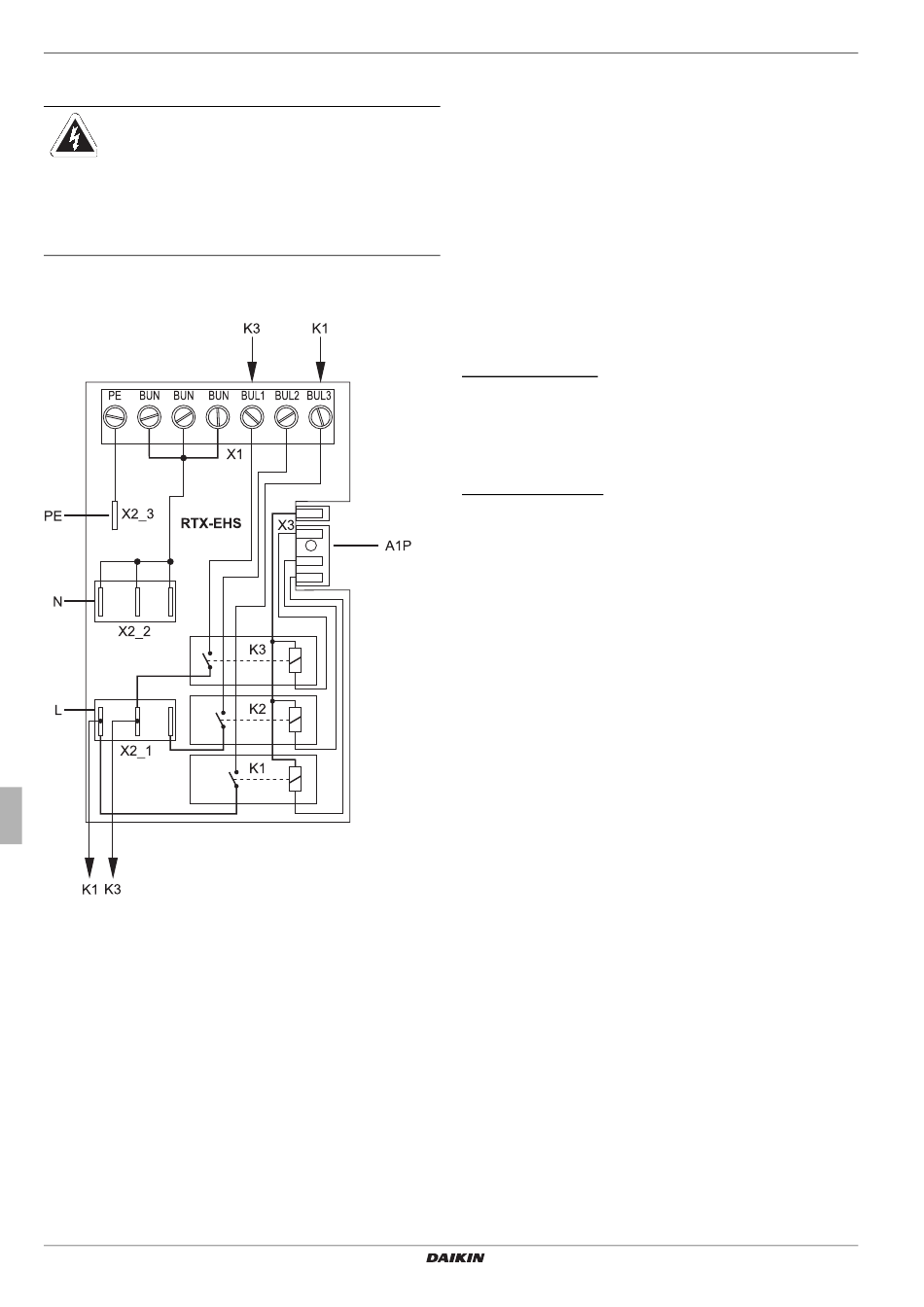

Afb. 3-16 Aansluitingen op schakelplaat RTX-EHS
De schakelcontacten kunnen worden aangesloten als;
a) potentiaalvrije stuurcontacten
b) netspanningsvoorziening voor de alternatieve WEZ
(~230 V, maximale belasting 3000 W).
De aansluiting X1 is als schroefklem uitgevoerd. Voor de aanslui-
tingen X2_1/2/3 zijn geïsoleerde vlaksteekhulzen 6,3 x 0,8 mm
vereist.
Gebruiksaanwijzing
22
X1
Klemmenstrook voor ne-
taansluiting aanjaagver-
warmer
X2_1 /2/3
Interne bedrading
X3
Stekkeraansluiting interne
bedrading naar schakel-
plaat RTX-AL4
De geschikte elektrische aansluiting van de alternatieve WEZ
moet uit de bijhorende installatiehandleiding van het apparaat
worden gehaald.
Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie
vindt u in hoofdstuk 5.2.1.
3.6.8 Verwarmingsondersteuning
Als de verwarmingsondersteuningsfunctie (parameter [HZU] =
Aan) wordt geactiveerd, dan wordt de energie in het ingebouwde
boilerreservoir van de Daikin Altherma EHS(X/H) gebruikt om de
verwarmingsfunctie over te nemen. Als de boilertemperatuur vol-
doende hoog is blijft de warmtepomp (koelmiddelcircuit) buiten
bedrijf.
De minimumwaarde (T
HZUmin
T
= Huidige actieve warmwaterstreeftemperatuur
HZUmin
[T-WW setpunt] + parameter [TDiff-DHW CH Support].
Inschakelvoorwaarde:
Tdhw > T
+ 4 K en Tdhw > Info-parameter
HZUmin
[T-WG gewenst] + 1 K
Als aan de inschakelvoorwaarde is voldaan, wordt er warmte van
het boilerreservoir ontnomen en wordt de verwarmingsinstallatie
hiermee gevoed.
Uitschakelvoorwaarde:
Tdhw < T
of Tdhw < Info-parameter [T-WG gewenst]
HZUmin
(zie paragraaf 3.6.4)
Als aan de uitschakelvoorwaarde is voldaan, wordt de verwar-
mingsondersteuning uit de warmwaterboiler beëindigd en zorgt
de warmtepomp voor verwarming.
De parameter [Power BIV] beperkt het vermogen dat maximaal
mag worden ontnomen. De parameter [T vbh1 max] beperkt de
maximale temperatuur die in de verwarmingsinstallatie mag
worden bereikt.
Meer gedetailleerde verklaringen en mogelijke instelwaarden voor deze functie
vindt u in hoofdstuk 5.2.2.
3.6.9 Speciale functie: Schakelcontacten
Door het instellen van de parameter [AUX Fct] worden de scha-
kelcondities voor het potentiaalvrije AUX-schakelcontact (wissel-
schakeluitgang A) gekozen. Via dit schakelcontact kan bijvoor-
beeld een externe warmtegenerator worden aangestuurd.
Als aan een van de schakelcondities is voldaan, dan wordt het
potentiaalvrije schakelcontact na afloop van de in de parameter
[AUX time] ingestelde tijd geschakeld.
AUX-schakelcontact (wisselschakeluitgang A) wordt niet
geschakeld als
Einstellung =
0: Functie uitgeschakeld.
AUX-schakelcontact (wisseluitgang A) wordt geschakeld als
instelling =
1: Als boilertemperatuur (Tdhw) ≥ waarde parameter
[T-DHW 1 min] is.
2: Als er een koelings- of verwarmingsverzoek is.
3: Als er een warmwatervraag aan de warmtepomp is of de
geconfigureerde aanjaagverwarmer voor verwarmingsonder-
steuning wordt aangestuurd.
4: Als er een fout is.
5: Als de sensorwaarde (TVBH) > 60 °C is.
6: Als de buitentemperatuur < parameterwaarde [Bivalentie-
temp.] is.
Warmtepomp werkt verder = Parallel bivalentiebedrijf.
) wordt als volgt berekend:
