Bediening
Exit-toets
Met deze toets kunt u in een menupunt naar het vorige scherm
teruggaan of kunt u een functie/invoeropdracht afbreken.
Met deze toets kunnen ook de speciale niveaus
(zie paragraaf 3.5) worden opgeroepen.
Actie
Kort aantikken. – Terug naar het vorige scherm of het
vorige niveau of.
– Een speciale functie of een actief tijdelijk
tijdsprogramma afbreken.
Langer dan 5 s
– Speciaal niveau wordt opgeroepen.
indrukken.
Tab. 3-4 Functies van de Exit-toets
3.3 Bedieningsconcept

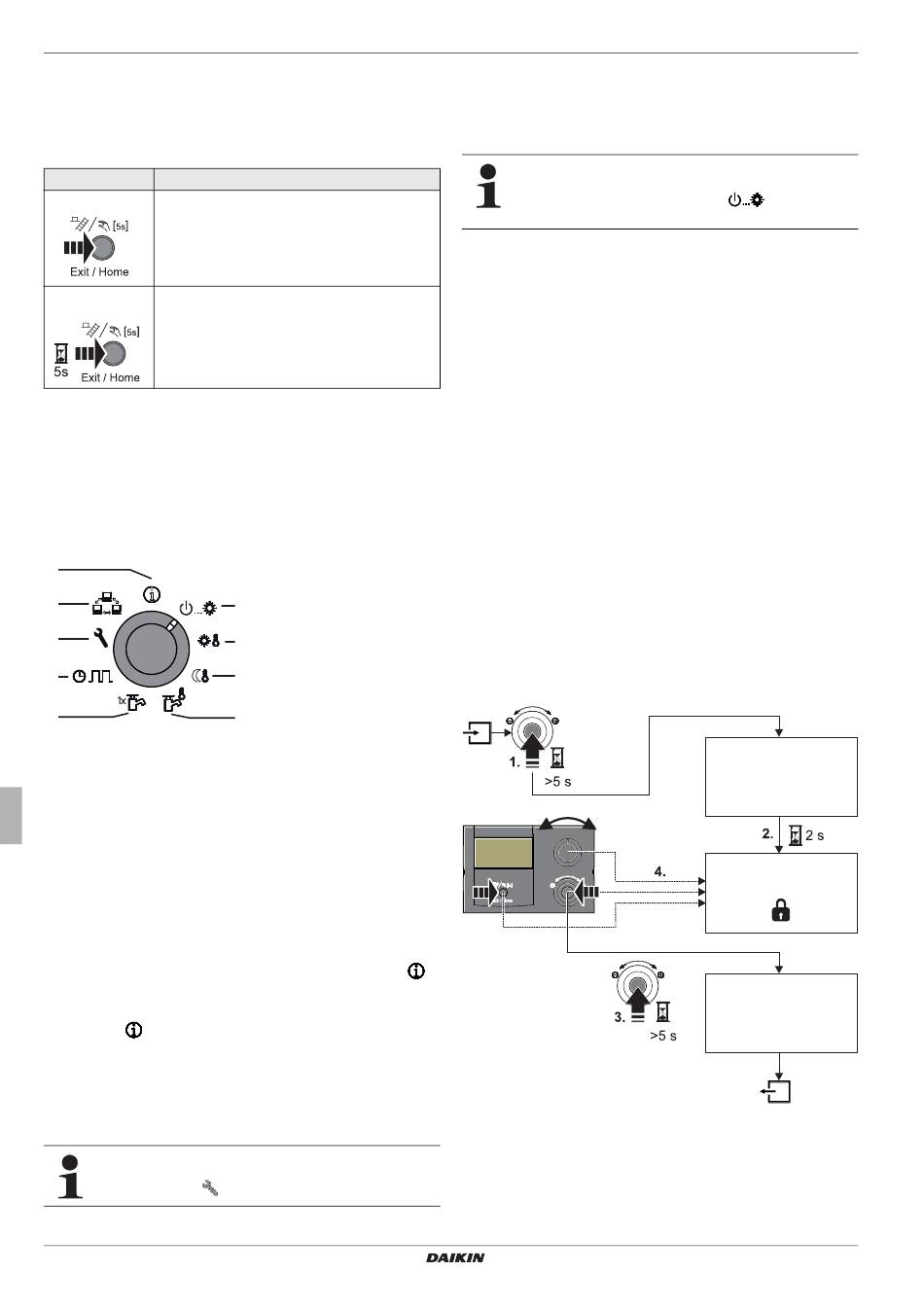

Het bedieningsconcept van de regeling RoCon HP is zodanig op-
gebouwd dat vaak benodigde instelmogelijkheden snel en direct
in het Hoofdfunctieniveau (selectie met draaischakelaar) toe-
gankelijk zijn en minder benodigde instelmogelijkheden in een
dieperliggend parameterniveau zijn ondergebracht.
9
8
7
6
5
1
Modus (paragraaf 3.4.2)
2
Temp setpunt Dag (paragraaf 3.4.3)
3
Temp setpunt Nacht (paragraaf 3.4.4)
4
Temp setpunt WW (paragraaf 3.4.5)
5
DHW Install (paragraaf 3.4.6)
6
Tijdprogramma (paragraaf 3.4.7)
7
Configuratie (paragraaf 3.4.8)
8
prog op afstand (paragraaf 3.4.9)
9
Info (paragraaf 3.4.1)
Afb. 3-3
Weergave hoofdfunctieniveaus (draaischakelaarpositie)
Bepaalde functies en parameters hebben beperkte toegangs-
rechten en kunnen alleen door vakmannen worden ingesteld
(zie paragraaf 3.6.1).
In normale werking moet de draaischakelaar op de positie
staan.
Na inschakelen en initialiseren wordt bij draaischakelaarpositie
automatisch
de standaardweergave weergegeven op het
scherm.
Bij de eerste inbedrijfstelling verschijnt vervolgens de taalin-
stelling.
● Taal kiezen met de draaiknop.
● Wijziging bevestigen met een korte druk op de draaiknop.
Aanpassingen aan de speciale installatieconfiguratie
worden uitgevoerd in de draaischakelaarpositie
"Configuratie"
Gebruiksaanwijzing
8
Resultaat
1
2
3
4
(zie paragraaf 3.4.8).
Als de installatie wordt ingeschakeld, regelt deze, aan de hand
van de waarden die in de Regeling RoCon HP zijn ingesteld,
volautomatische de werkingsmodus van de
– kamerverwarming, kamerkoeling en de
– warmwaterbereiding voor het sanitair.
Onafhankelijk van de stand van de draaiknop werkt de
Daikin Altherma EHS(X/H) volgens de bedrijfsmodus,
die in de schakelstand "Modus"
door een speciaal programma geactiveerd werd.
Stelt de gebruiker manueel een waarde in, blijft deze instelling
net zo lang actief tot de gebruiker ze wijzigt of het schakeltijdpro-
gramma prioritair een andere bedrijfsmodus instelt.
De bedrijfsmodi kunnen door extra functies worden beïnvloed,
zoals:
– Weersgestuurde aanvoertemperatuurregeling
– Schakeltijdprogramma's
– Instelling van gewenste temperatuur
– Instelling aan kamerstation
– EXT-signaal (externe bedrijfsmodusomschakeling)
– Stille modus
– Interlink fct
– SMART GRID - Signaal
– EVU (laag tarief) - signaal
– Vloerfunctie
– Air Purge
– Manueel
Toetsenblokkering
Het bedieningspaneel van de RoCon HP kan tegen onopzette-
lijke bediening worden geblokkeerd (zie afb. 3-4).
De vrijgave gebeurt op dezelfde manier.
Voorwaarde voor deze functie is dat in het niveau "Inbedrijf-
neming" de parameter [Keylock Function] op "Aan" is ingesteld
(zie hoofdstuk 5.2.1, tab. 5-1).
Afb. 3-4
Toetsenblokkering activeren en deactiveren
ingesteld of
Keylock Function
Aan
Keylock Function
Keylock Function
Uit
Daikin RoCon HP
Daikin Regeling
008.1420832 – 05/2014
