1
Led rood
- Knipperend: Interne storing
(storingscode wordt via CAN-bus gemeld aan de
toegewezen bedieningseenheid)
- Aan: Te lage spanning van de interne klok na
stroomuitval (> 10 h)
2
Led groen
- Aan: Bedrijfsmelding, mengermodule ingescha-
keld
3
Led groen
- Aan: CAN-communicatie opgesteld
4
Led groen
- Aan: Mengerkringpomp ingeschakeld
5
Led groen
- Aan: Menger "OPEN" wordt aangestuurd
6
Led groen
- Aan: Menger "DICHT" wordt aangestuurd

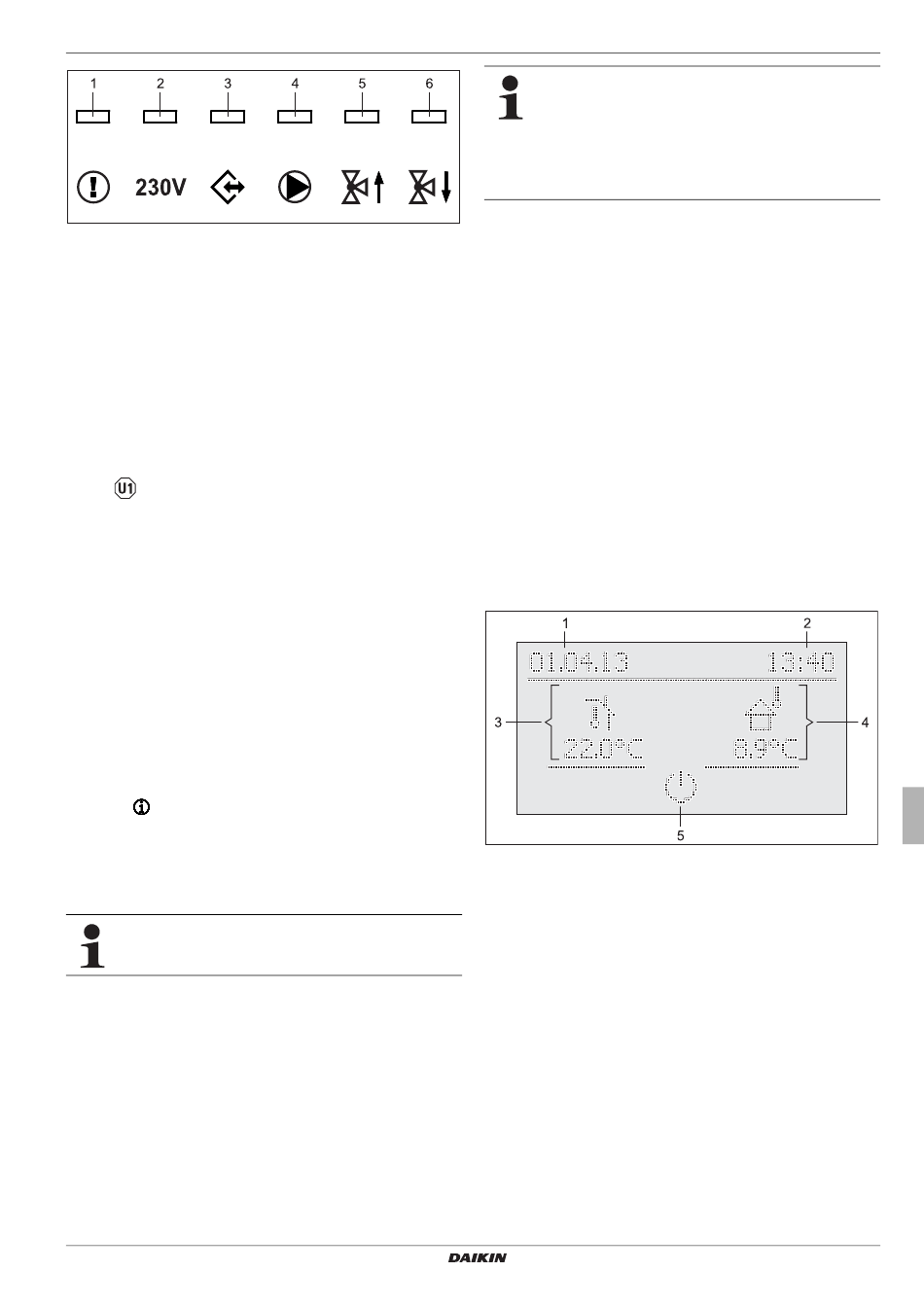

Afb. 4-2
Symboolverklaring statusweergaven EHS157068
4.2.2
Kamerstation EHS157034 in bedrijf stellen
Het kamerstation EHS157034 kan als
a) Afstandbediening van de Daikin Altherma EHS(X/H),
b) Bedieningseenheid van de mingerkring (als uitbreiding op de
mengerkring of als afzonderlijke mengerkringregeling),
c) Kamerthermostaat voor de Daikin Altherma EHS(X/H),
d) Afstandsbediening van het gehele RoCon-systeem (met
geactiveerde terminalfunctie)
worden ingezet.
Het kamerstation moet via een CAN-busleiding met een in de
Daikin Altherma EHS(X/H) ingebouwde, RoCon-Regeling of een
mengermodule EHS157068 zijn verbonden. Er is geen afzonder-
lijke netaansluiting nodig voor het kamerstation.
Procedure voor eerste inbedrijfstelling
● Draaischakelaar aan het kamerstation EHS157034 in positie
plaatsen.
"Info"
● Stroomvoeding van de bijhorende Daikin Altherma EHS(X/H)
inschakelen.
Na de startfase wordt de selectie voor de bedieningstaal
op het kamerstation EHS157034 weergegeven.
● Met de draaiknop de gewenste taal selecteren.
Men kan op ieder moment een andere taal kiezen voor
de bediening.
● Selectie bevestigen met een korte druk op de draaiknop.
Melding "Setup Wizard" wordt getoond.
● Met de draaischakelaar het gewenste doelgebruik van het
kamerstation selecteren.
– "Living Room": Doelgebruik zie a), c), d)
– "Mengklep": Doelgebruik zie b)
– "Solar Module": Op dit moment niet bruikbaar
Al naargelang het gekozen gebruik, is er een verdere con-
figuratie nodig aan de hand van de volgende paragrafen
(A of B).
Daikin RoCon HP
Daikin Regeling
008.1420832 – 05/2014
A: Configuratie bij instelling "Living Room"
● Instelling Living Room bevestigen met een korte druk op de
draaiknop.
● In de parameter [HC Assignment] de bijhorende verwar-
mingskring met de draaiknop selecteren.
● Selectie bevestigen met een korte druk op de draaiknop.
● Met de draaiknop de parameter [Terminaladress] instellen.
Deze parameter definieert het databusadres van het kamer-
station EHS157034 in de gekozen verwarmingskring.
● Selectie bevestigen met een korte druk op de draaiknop.
● Met de draaiknop de parameter [Boiler Assignment] instellen.
Deze parameter geeft aan dat het kamerstation EHS157034
tot een Daikin Altherma EHS(X/H) in het RoCon-systeem
behoort.
1
2
3
Afb. 4-3
4
x
Eerste inbedrijfstelling
Alle bedienstappen na de eerste inbedrijfstelling voor
de toegekende verwarmingskring geschieden analoog
ten opzichte van die op het bedieningsgedeelte
RoCon B1 van de Daikin Altherma EHS(X/H).
Met het kamerstation kunnen echter niet alle functies
(bijv. handmatige modus, terugzetten van fouten) van
de Daikin Altherma EHS(X/H) worden geactiveerd.
Instelling van de parameter [HC Assignment] wordt
getoond.
Instelling van de parameter [Terminaladress] wordt
getoond.
Instelling van de parameter [Boiler Assignment] wordt
getoond.
Standaardweergave wordt getoond (zie afb. 4-3).
Datum
4
Tijd
5
Actuele kamertemperatuur
Standaardweergave EHS157068 - "Living Room"
De instellingen aan het kamerstation EHS157034 werken
alleen op de toegekende verwarmingskring (behalve als
de terminalfunctie geactiveerd is).
Actuele buitentemperatuur
Actieve bedrijfsmodus van de
toegewezen verwarmings-
kring
Gebruiksaanwijzing
29
