Eerste inbedrijfstelling
4
Eerste inbedrijfstelling
Buiten de in dit hoofdstuk beschreven toelichtingen bij
de inbedrijfstelling dienen de specifieke aanwijzingen
voor de inbedrijfstelling van de Daikin Altherma
EHS(X/H) in de betreffende bijbehorende installatie-
handleiding in acht te worden genomen.
4.1 Daikin Altherma EHS(X/H) in bedrijf stellen
Voorwaarde voor de eerste inbedrijfstelling is de volledige vol-
tooiing van alle voorbereidende installatiewerkzaamheden
volgens de installatie- en onderhoudshandleiding van de Daikin
Altherma EHS(X/H).
● Stroomtoevoer naar de Daikin Altherma EHS(X/H) inscha-
kelen.
Na de startfase wordt de taalselectie weergegeven.
● Met de draaiknop de gewenste taal selecteren.
Men kan op ieder moment een andere taal kiezen voor
de bediening.
● Selectie bevestigen met een korte druk op de draaiknop.
Basisconfiguratie van het RoCon-apparaat wordt gela-
den.
Melding "Opstart" wordt getoond.
Melding "Initialisatie" wordt getoond.
De standaardweergave van de actuele draaischakelaar-
stelling wordt weergegeven.
● Instellingen met betrekking tot de configuratie voor de verwar-
mingsinstallatie aan het RoCon-apparaat aanpassen
(zie hoofdstuk 3.6).
4.2 Optionele RoCon-apparaten aansluiten en in
bedrijf stellen
Instructies voor de installatie zijn in de betreffende bijgevoegde
handleidingen te vinden.
De optionele RoCon-apparaten moeten via een 4-aderige CAN-
busleiding op de Daikin Altherma EHS(X/H) zijn aangesloten
(aansluiting J13, zie installatiehandleiding van de Daikin Al-
therma EHS(X/H)).
Daikin beveelt daartoe afgestemde leidingen met de volgende ei-
genschappen aan:
– ISO 11898, UL/CSA type CMX (UL 444)
– Buitenmantel in pvc met brandwerendheid volgens
IEC 60332-1-2
– Tot 40 m minimale diameter 0,75 mm
lengte moet ook een dikkere leidingsdiameter worden
gebruikt.
Om de Can-busleidingen op diverse RoCon-apparaten aan te
sluiten kunnen conventionele aftakdozen worden gebruikt.
Let erop dat de net-, sensor- en databusleidingen van elkaar af
worden gelegd. Alleen kabelgoten gebruiken met scheidings-
schotten of gescheiden kabelgoten met ten minste 2 cm tussen-
afstand. De leidingen mogen elkaar kruisen.
Op het gehele RoCon-systeem kunnen maximaal 20 apparaten
met een totale leidinglengte van tot 800 m worden aangesloten.
Gebruiksaanwijzing
28
4.2.1
De mengermodule EHS157068 heeft geen eigen bedienings-
eenheid. Voor de configuratie en de bediening moet de module
via een CAN-busleiding met een in de warmtegenerator inge-
bouwde RoCon-Regeling of met een kamerstation EHS157034
zijn verbonden.

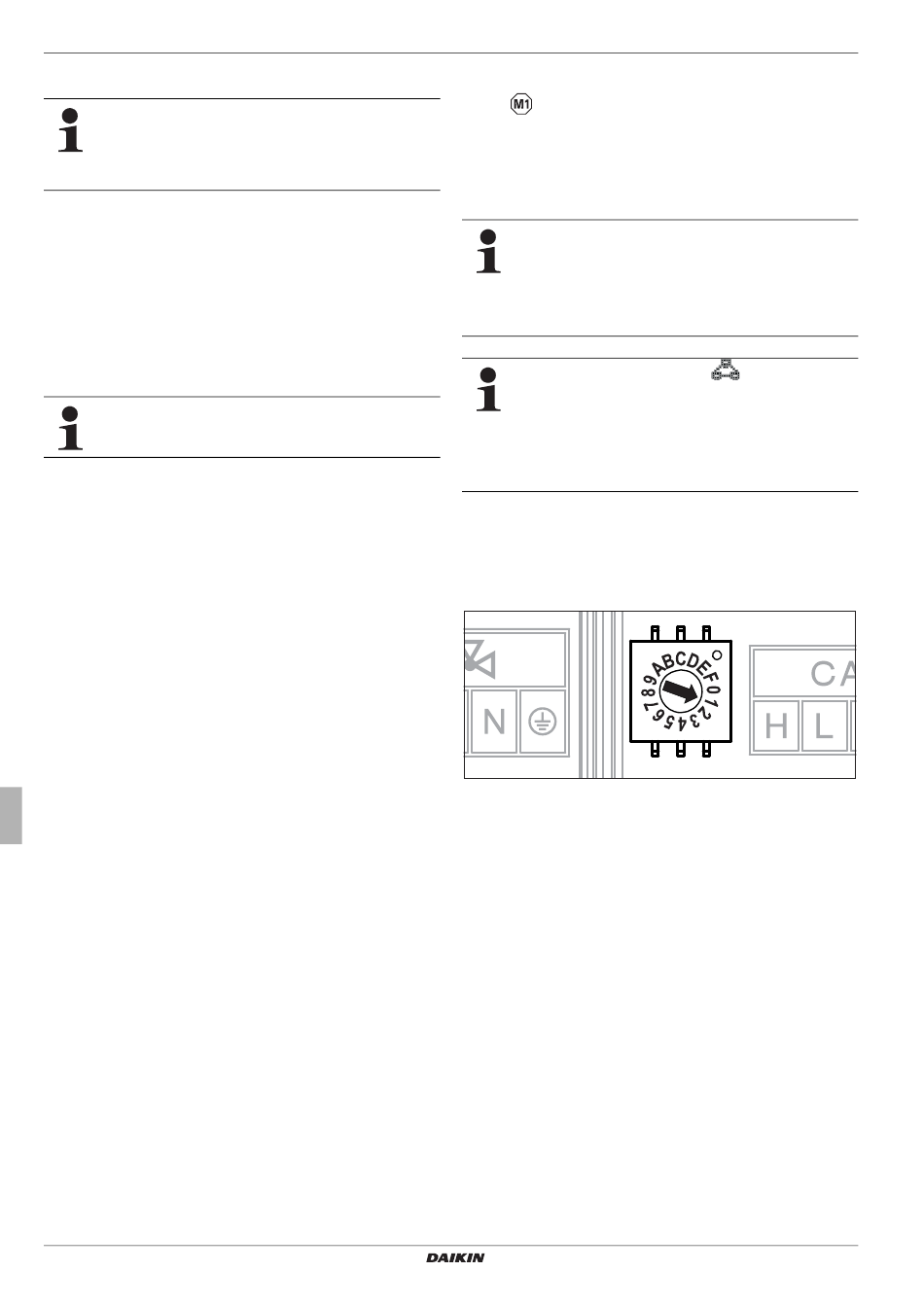

Op de adresschakelaar (zie afb. 4-1) moet een duidelijk databus-
adres (≥ 1) voor de door deze mengermodule te regelen verwar-
mingskring worden ingesteld, die met het toegekende bedie-
ningsgedeelte gesynchroniseerd moet worden (parameter [HC
Assignment]).
Afb. 4-1
Alle instellingen en bedieningsstappen voor deze verwarmings-
kring gebeuren analoog met die voor de directe verwarmings-
kring. Het overzicht over de beschikbare parameters en hun in-
stellingen vindt u in hoofdstuk 5.13.
De actuele bedrijfsstatus kan direct aan de mengermodule
EHS157068 worden vastgesteld (zie afb. 4-2).
2
. Met toenemende
Mengermodule EHS157068 in bedrijf stellen
In verbinding met een kamerstation kan de mengermo-
dule ook worden gebruikt als afzonderlijke verwar-
mingskringregelaar.
Om de mengermodule rechtstreeks via het bedienings-
gedeelte RoCon B1 te kunnen bedienen, moet de ter-
minalfunctie zijn geactiveerd (zie hoofdstuk 3.4.9).
Als in de draaischakelaarstand
wordt weergegeven, werd er tot nu toe geen geldig ter-
minaladres aan de bedieningseenheid toegewezen.
Als de melding "n.v.t." nog steeds wordt weergegeven,
kan het nodig zijn om de apparaatsoftware te updaten,
om de terminalfunctie weer te kunnen gebruiken. Wend
u hiervoor tot het Daikin-serviceteam.
Instelling databusadres voor mengermodule EHS157068
de melding "n.v.t."
Daikin RoCon HP
Daikin Regeling
008.1420832 – 05/2014
