Aanwezige laadbak
verwijderen
1. Start de motor. Laat de laadbak met behulp van de
hydraulische hefhendel zakken totdat de cilinders los
in de sleuven zitten. Laat de hefhendel los en zet de
motor af.
2. Verwijder de lynch-pennen van de uiteinden van de
gaffelpennen van de cilinderstang (Fig. 2).
5
1
6
2

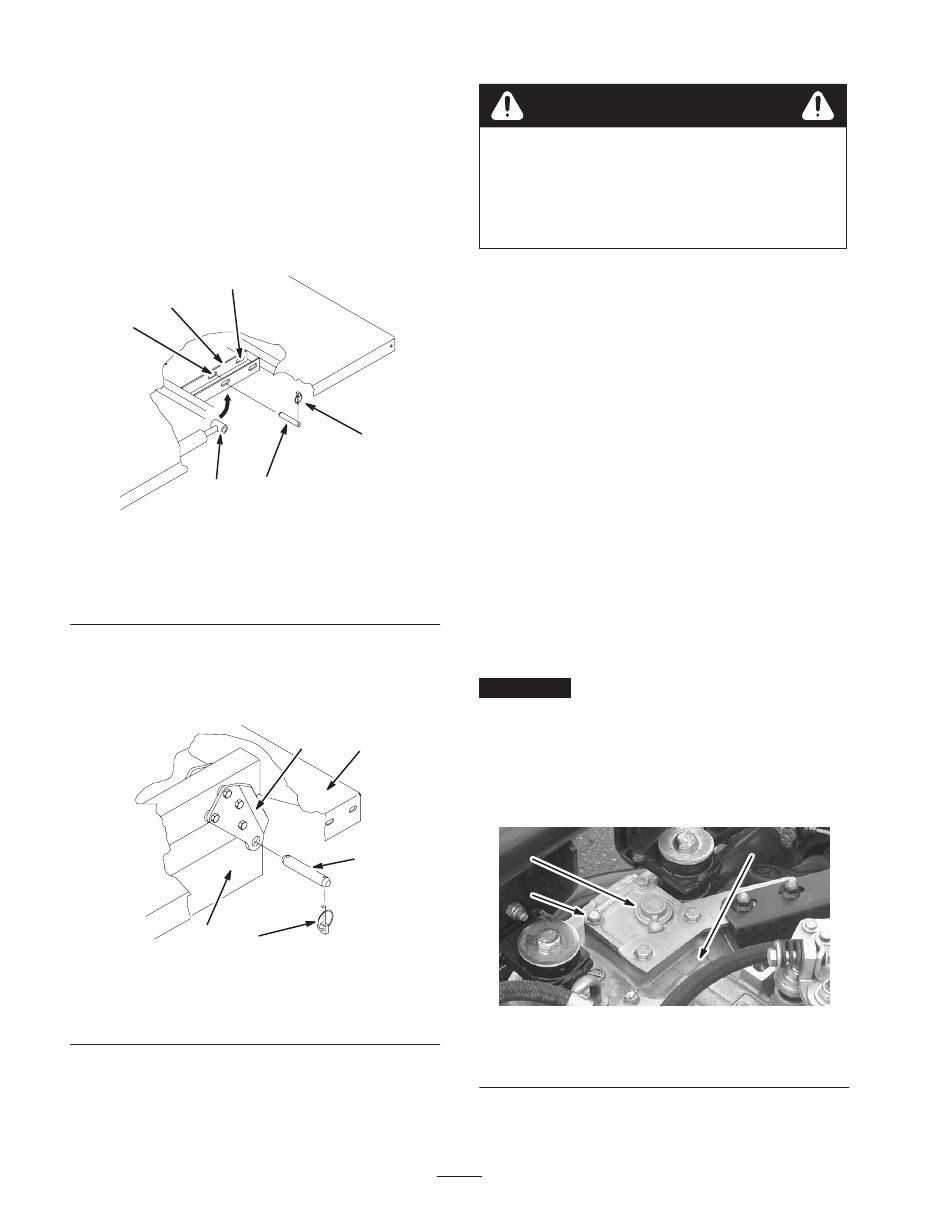

Figuur 2
1. Bevestigingsplaat van
laadbak
2. Uiteinde van cilinderstang
3. Gaffelpen
3. Verwijder de gaffelpennen waarmee de uiteinden van
de cilinderstang vastzitten aan de bevestigingsplaten
van de laadbak, door de pennen naar binnen te
drukken (Fig. 2).
2
5
Figuur 3
1. Linkerhoek van
achterzijde van laadbak
2. Framebalk van voertuig
4. Verwijder de lynch-pennen en de gaffelpennen
waarmee de draaibeugels zijn bevestigd aan de
framebalken (Fig. 3).
5. Til de laadbak van de machine.
4
3
m–7148
4. Lynchpen
5. Achterste sleuven
(complete laadbak)
6. Voorste sleuven (2/3 bed)
3
1
4
m–7149
3. Draaiplaat
4. Gaffelpen
5. Lynchpen
Voorzichtig
Een complete laadbak weegt ongeveer 95 kg:
probeer daarom de laadbak niet in uw eentje te
monteren of te verwijderen. Doe dit met twee of
drie andere personen of gebruik een
bovenloopkraan.
6. Bewaar de cilinders in de opslagklemmen. Zet de
hydraulische hefinrichting vast met de
vergrendelingshendel op de machine om te voorkomen
dat de hefcilinders per ongeluk naar buiten schuiven.
De Workman gebruiksklaar
maken
1. Parkeer de machine in een veilige werkruimte met een
hefinstallatie binnen bereik.
2. Zet de motor af en verwijder het contactsleuteltje.
3. Maak de minkabel van de accu los van de accupool.
Opmerking: Dit is een veiligheidsmaatregel omdat een
kabelboom moet worden gemonteerd.
Montage van de
snelheidssensor van de
machine
Belangrijk
De snelheidssensor moet worden gemonteerd
vóór de montage van de aftakas. Als de aftakas al is
gemonteerd, moet u deze eerst verwijderen. Raadpleeg de
Montage-instructies voor de aftakas voor meer informatie
over verwijdering en montage van de aftakas.
1. Verwijder de vier bouten waarmee de deksel is bevestigd
aan de bovenkant van het transaxle-huis (Fig. 4).
1
2
1. Deksel
2. Bout
2. Breng het RTV-afdichtmiddel aan op het nieuwe
deksel voordat u deze monteert op het transaxle-huis.
14
3
Figuur 4
3. Transaxle-huis
