Zuigkorf reinigen
De zuigkorf moet elke dag worden gereinigd. Als u
bevochtigbaar poeder gebruikt, moet u de zuigkorf na elke
tank reinigen.
1. Verwijder de borgveer van de rode aansluitstuk dat is
bevestigd aan de grote slang op de tank.

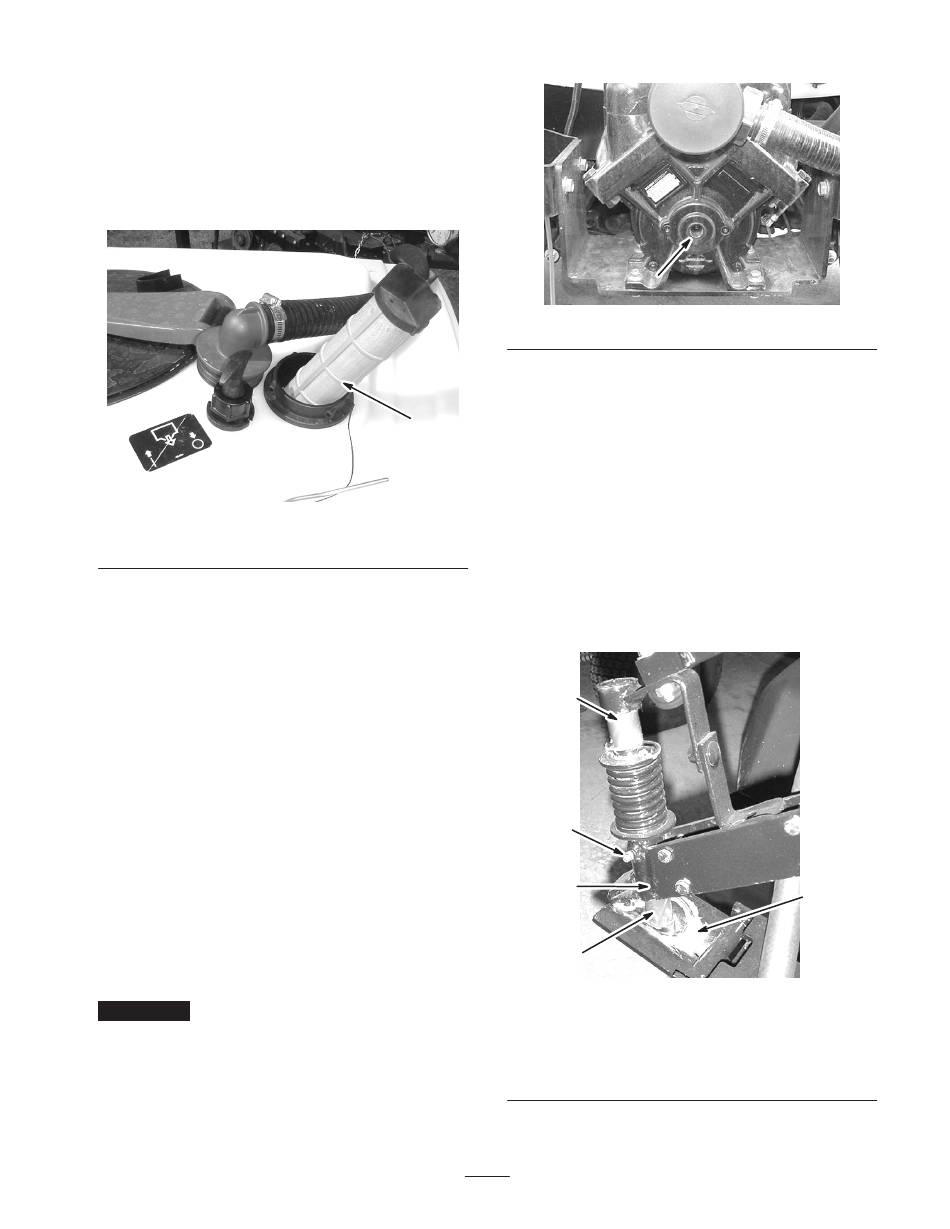

Figuur 39
1. Zuigkorf
2. Maak de slang los van de tank.
3. Trek de zuigkorf uit het gat.
4. Reinig de zuigkorf met schoon stromend water.
5. Plaats de zuigkorf volledig terug in het gat,.
6. Sluit de slang aan op de bovenkant van de tank en zet
deze vast met de borgveer.
Spuitsysteem smeren
Wij adviseren u alle lagers en lagerbussen om de
100 bedrijfsuren of een keer per jaar te smeren, waarbij de
kortste periode moet worden aangehouden.
Type vet: Nr. 2 Smeervet voor algemene doeleinden op
lithiumbasis
1. Veeg de smeernippel schoon zodat er geen
ongerechtigheden kunnen binnendringen in het lager
of de lagerbus.
2. Pomp vet in het lager of de lagerbus.
Belangrijk
U hoeft maar een paar keer te pompen om
het systeem te smeren. Gebruik niet te veel vet. Het vet
zal in het systeem blijven zitten.
3. Veeg overtollig vet weg.
Draaiarmen van de spuitbomen smeren
1
Wij adviseren u alle lagers van de verlengstukken van de
spuitbomen om de 100 bedrijfsuren of een keer per jaar te
smeren, waarbij de kortste periode moet worden
aangehouden.
Type vet: Nr. 2 Smeervet voor algemene doeleinden op
lithiumbasis.
1. Smeer vet op de draagas en in de kogelzitting van de
scharnierplaat zoals wordt getoond in Figuur 41.
2. Pomp vet in de smeernippel onder de veer totdat er vet
naar buiten komt bij de onderkant van het
draaipuntstel (Fig. 41).
1
3
4
1
1. Draagas
2. Kogelzitting van
scharnierplaat
3. Herhaal deze procedure bij de andere draaiarm.
37
Figuur 40
Figuur 41
Linker draaiarm getoond
3. Smeernippel
4. Draaipuntstel
