Uitklapbare spuitbomen
afstellen
1. Draai de borgmoer los waarmee de verstelbare gaffel
is bevestigd aan het frame van de spuitboom (Fig. 27).
2. Beweeg de contramoer zo dicht mogelijk naar de
verstelbare gaffel. Draai de borgmoer vast om de
gaffel te borgen (Fig. 27).
5
4

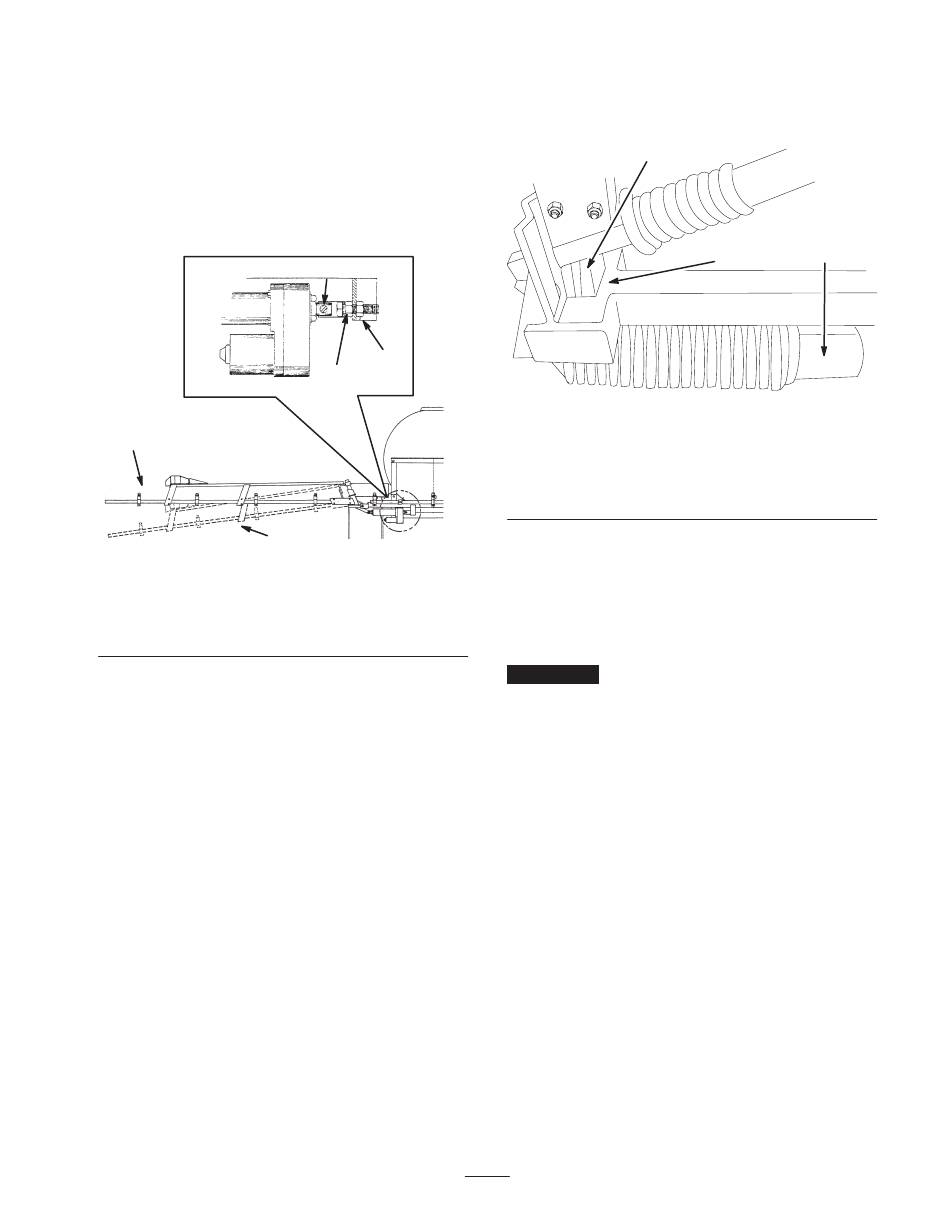

Figuur 27
1. Verstelbare gaffel
2. Contramoer
3. Borgmoer
3. Hef de uitklapbare spuitboom op met de actuator van
de spuitboom. De actuator moet in zijn uiterste positie
zijn vastgezet.
1
3
2
m-6409
4. Spuitboom – goed
afgesteld
5. Spuitboom – verkeerd
afgesteld
23
4. Als de actuator in zijn uiterste positie staat, moet de
versterkingsplaat van het afbreekpunt de gleuf in het
frame van de middelste spuitboom net raken (Fig. 28).
1
Figuur 28
1. Versterkingsplaat van
afbreekpunt
2. Frame van middelste
spuitboom, gleuf
5. Indien nodig moet u de borgmoer waarmee de
verstelbare gaffel is vastgezet, losdraaien en de
contramoer verstellen om de actuator van de
spuitboom op de juiste manier te verlengen. (Fig. 27).
6. Draai de borgmoer vast om de afstelling van de gaffel
te borgen.
Belangrijk
De spuitbomen mogen niet evenwijdig met
de grond zijn als zij volledig zijn neergelaten (Fig. 27). U
kunt de positie van elke spuitboom ten opzichte van de
grond regelen met de schakelaars. Als u de spuitbomen op
een andere wijze afstelt, kunnen de spuitbomen of de
actuators schade oplopen.
De afstand tussen de spuitdoppen van de spuitboom moet
50 cm zijn. Controleer of de afstand tussen de spuitdoppen
correct is, en stel deze af indien dit nodig is.
3
2
m–7433
3. Actuator van spuitboom
