Elektrische aansluiting van
actuator
1. Sluit de connector op de achterkant van de machine
met de blauwe en oranje kabels aan op de connector
op de linkerconnector.
2. Sluit de connector op de achterkant van de machine
met de gele en groene kabels aan op de connector op
de rechterconnector.
3. Breng een siliconen afdichtmiddel aan op de
aansluitingen van de connectoren.
4. Zet losse kabels vast met kabelklembanden.
Spuitdoppen monteren
De spuitdoppen waarmee u chemische stoffen spuit, zijn
verschillend afhankelijke van de benodigde gebruiksdosis;
daarom worden de spuitdoppen niet geleverd bij de
machine. Om de goede spuitdoppen te verkrijgen, dient u
contact op te nemen met een erkende Toro dealer en deze
de volgende informatie te verschaffen:
• De aanbevolen gebruiksdosis in Amerikaanse gallons
per acre, Amerikaans gallons per 1000 sq ft of liters
per hectare.
• De beoogde rijsnelheid van de machine in mijlen of
kilometers per uur.
• De afstand tussen de spuitdoppen (normaal 50 cm).
Om een spuitdop te monteren, gaat u volgt te werk:
1. Schroef spuitdop in de aansluiting voor de spuitdop.
2. Schuif de aansluiting van de spuitdop op een fitting op
een spuitdoppenhouder.
3. Draai de spuitdop rechtsom totdat de nokken op de
aansluiting vastklikken.
4. Controleer of de opening van de spuitdop naar
beneden is gericht.
Raadpleeg de Montage-instructies bij de spuitdoppen voor
meer informatie.
Voor het gebruik
Schoonwatertank vullen
De spuitmachine is uitgerust met een schoonwatertank
(Fig. 29) zodat u uw ogen, uw huid of andere
oppervlakken kunt schoonspoelen als deze per ongeluk in
contact zijn gekomen met chemische stoffen. Vul de
watertank altijd met schoon water voordat u gaat werken
met chemische stoffen.
1
2
3

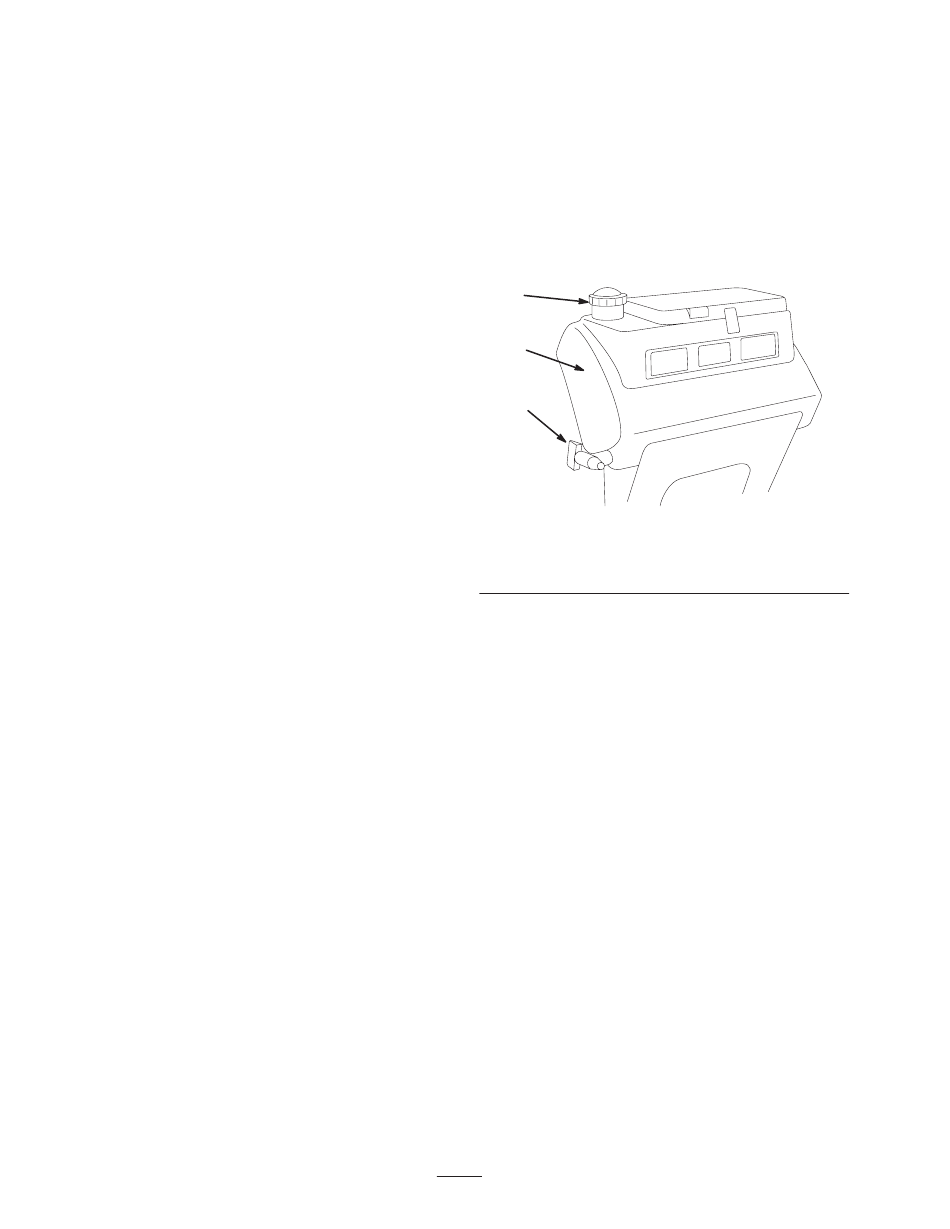

Figuur 29
1. Dop van vulbuis
2. Schoonwatertank
Om de tapkraan van de watertank te open, moet u de
hendel op de kraan naar de voorzijde van de spuitmachine
draaien.
24
m–7434
3. Tapkraan
