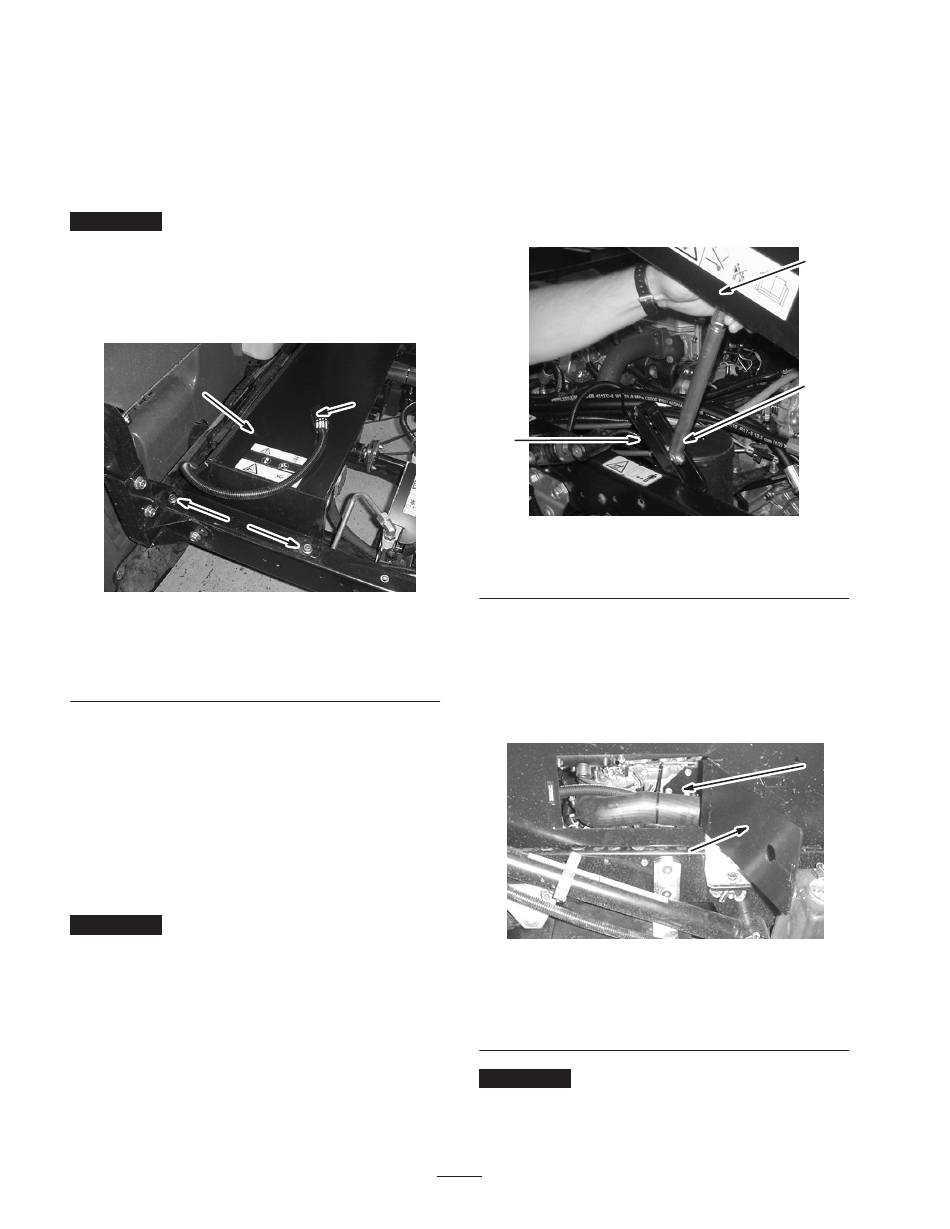

Montage van radiatorscherm
1. Zoek de voedingsconnector van het spuitsysteem op de
kabelboom, die u eerder hebt gemonteerd.
2. Monteer het radiatorscherm op de radiator van de
machine (Fig. 15).
Belangrijk
Leid de voedingsconnector van het
spuitsysteem naar de voorkant van de machine en zorg
ervoor dat de connector niet bekneld raakt onder het
radiatorscherm.
3. Zet het scherm vast aan het frame met behulp van vier
bouten (3/8 x 1 inch).
1
2
Figuur 15
Linkerkant getoond
1. Radiatorscherm
2. Bout, 3/8 x 1 inch
Montage van het radiatorpaneel op
voertuigen met luchtgekoelde motor
Een extra paneel wordt gemonteerd op de voorkant, links
van het radiatorscherm, van alle voertuigen met
luchtgekoelde motor.
4. U monteert het radiatorpaneel op het radiatorscherm
door de drie boorgaten in het paneel in een lijn met de
corresponderende gaten in het scherm te brengen.
Belangrijk
Leid de voedingsconnector van het
spuitsysteem naar de voorkant van de machine en zorg
ervoor dat de connector niet bekneld raakt onder het
radiatorscherm.
5. Zet het scherm vast aan het frame met behulp van drie
bouten (1/4 x 3/4 inch).
3
3. Voedingsconnector van
spuitsysteem
18
Montage van het tankframe
1. Gebruik een hefinstallatie om het tankframe op te
tillen en plaats deze op het frame van de machine met
de pomp en de kleppen naar achteren gericht.
2. Draai de steunstang 90° en steek deze door het
rustpunt van de steunstang (Fig. 16) terwijl u het
tankframe langzaam laat zakken.
3
Figuur 16
1. Tankframe
2. Steunstang, 90°gedraaid
3. Als de steunstang door het rustpunt heen is, draait u de
stang 90° om deze daarin vast te zetten en laat u het
tankframe verder zakken op het frame van de machine.
4. Gebruik de inspectieluiken op beide zijden van het
tankframe om te controleren of er slangen of kabels
bekneld zitten (Fig. 17).
Figuur 17
Rechterkant getoond
1. Inspectieluik
Belangrijk
Als er slangen of kabels op het tankframe
bekneld of geknikt zijn, moet u het tankframe optillen, de
positie veranderen en de betreffende slangen of kabels
weer vastzetten.
1
2
3. Rustpunt voor steunstang
2
1
2. Binnenkant van het
tankframe
