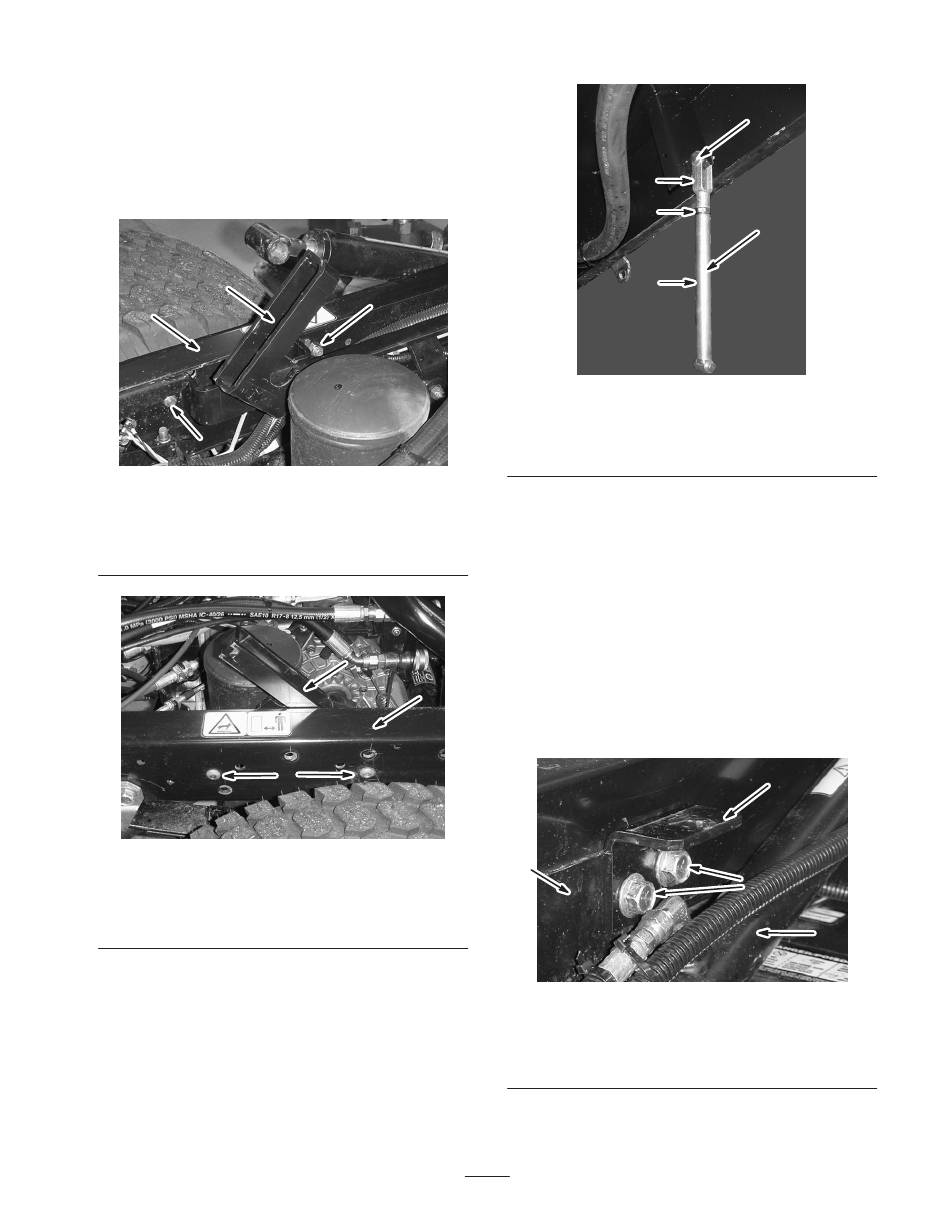

Montage van de steunstang
1. Monteer de steunbeugel aan de binnenkant van de
linker framerail met behulp van twee inbusbouten
(3/8 x 1 inch) en twee borgmoeren (3/8 inch) zoals
wordt getoond in Figuur 11 en 12. Draai de moeren
vast met een torsie van 30 ± 4 Nm.
1
2
3
Figuur 11
Binnenaanzicht
1. Steunbeugel
2. Linker framerail
Figuur 12
Buitenaanzicht
1. Steunbeugel
2. Linker framerail
2. Zet de steunstang, de contramoer en gaffel losjes aan
elkaar (Fig. 13).
3. Monteer de steunstang op de binnenkant van het
achterstuk, links van het tankframe, bij de gaffel met
behulp van een gaffelpen en een borgpen (Fig. 13).
3
3. Borgmoer, 3/8 inch
1
2
3
3. Inbusbout, 3/8 x 1 inch
3
2
1
Figuur 13
1. Steunstang
2. Contramoer
3. Gaffel
4. Buig de borgpen om de steunstang vast te zetten.
Montage van de
bevestigingsbeugels van het
werktuig
1. Verwijder de twee achterste bouten en flensmoeren op
de beugel van de hefcilinder. Bewaar de bevestigingen
voor toekomstig gebruik.
2. Monteer de bevestigingsbeugels van het werktuig met
behulp van de twee bouten en flensmoeren die u eerder
hebt verwijderd (Fig. 14).
1
Figuur 14
Linkerkant getoond
1. Beugel van de hefcilinder
2. Bevestigingsbeugel
3. Herhaal de procedure om de bevestigingsbeugel te
monteren aan de andere kant.
17
5, 6
4
4. Steunstang
5. Gaffelpen
6. Borgpen
2
3
4
3. Bouten
4. Hefcilinder
