4 Productbeschrijving

Terugzetten van de foutenteller bij intreden van beide voor-
waarden:
–
Warmteaanvraag zonder voortijdig uitschakelen
–
60 min ongestoord bedrijf
3.3.8
Veiligheidstemperatuurbegrenzer (VTB) in
het CV-circuit
Als de druk in het CV-circuit van de interne elektrische hulp-
verwarming de maximumtemperatuur overschrijdt, dan scha-
kelt de VTB de elektrische hulpverwarming vergrendelend
uit. Na een wachttijd volgt een volgende startpoging van de
elektrische hulpverwarming. Er wordt een foutmelding uitge-
geven, die alleen kan worden teruggezet door op de reset-
toets te drukken of door het uit- en weer inschakelen van de
warmtepomp.
–
CV-circuittemperatuur max.: 85 ℃
4
Productbeschrijving
4.1

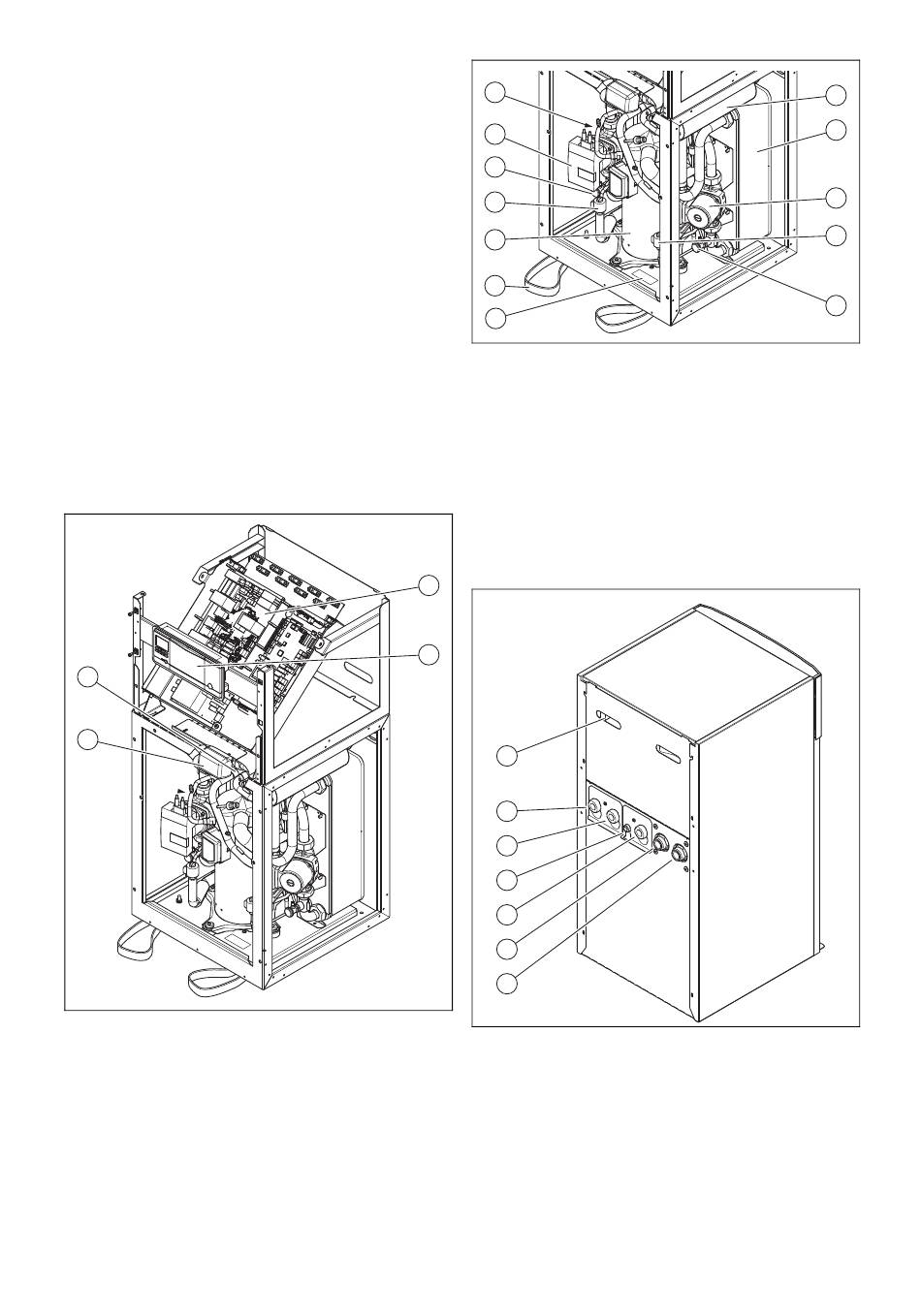

Productopbouw

4.1.1
Vooraanzicht geopend
4
3
1
Schakelkast
2
Bedieningsveld
10
1
2
3
Omschakelklep verwar-
ming/boilerlading
4
Vierwegklep
Installatie- en onderhoudshandleiding flexoTHERM exclusive 0020213383_01
12
11
10
9
8
7
6
1
Elektrische hulpverwar-
ming
2
Condensor
3
CV-pomp
4
Elektronische expansie-
klep EVI (tussencircuit-
injectie)
5
Vul- en aftapkraan CV-
circuit
6
Typeplaatje
4.1.2
Achteraanzicht
7
6
5
4
3
2
1
1
Aansluiting: van warm-
tepomp naar warmte-
bron (brijn koud, B)
2
Aansluiting: van warm-
tebron naar warmte-
pomp (brijn warm, A)
3
Warmwaterretour
1
2
3
4
5
7
Draaglussen voor het
transport
8
Compressor
9
Elektronisch expansie-
ventiel
10
Vul- en aftapkraan
brijncircuit
11
Brijncircuitpomp
12
Verdamper (niet te zien)
4
Aansluiting membraan-
expansievat CV-circuit
5
CV-retourleiding
6
CV-aanvoerleiding
7
Grepen en kabeldoor-
voer
