Plaats het filter absoluut direct in de zone
van de retourleiding naar de warmte-
pomp.
1.
Installeer een membraanexpansievat op de aanwezige
aansluiting van de warmtepomp.
2.
Installeer een veiligheidsklep (minstens DN 20, ope-
ningsdruk 3 bar) met manometer.
3.
Installeer de slang van de veiligheidsklep in een vorst-
vrije omgeving en laat deze in een open trechter inkijk-
baar eindigen.
4.
Installeer een lucht/vuilafscheider in de retour van het
CV-circuit.
5.
Sluit de CV-aanvoer op de CV-aanvoeraansluiting van
de warmtepomp aan.
6.
Sluit de CV-retour op de CV-retouraansluiting van de
warmtepomp aan.
7.
Isoleer alle buizen van het CV-circuit alsook de aan-
sluitingen van de warmtepompen dampdiffusiedicht om
dauwpuntonderschrijding in het koelbedrijf te vermijden.
6.3

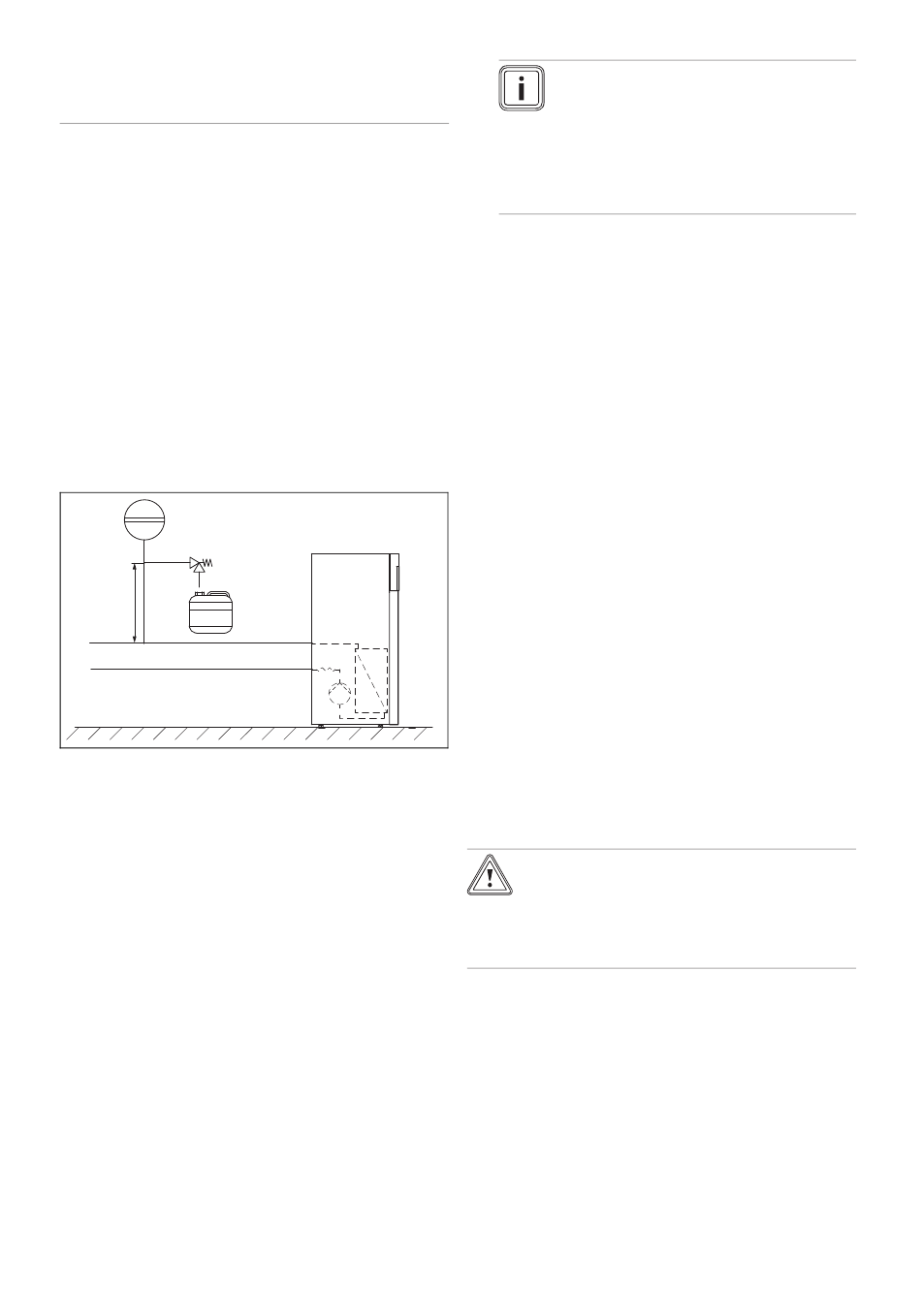

Warmtepomp op brijncircuit aansluiten

71
42a
≥100 mm
29
Brijnpomp
42a
Brijn veiligheidsklep
65
Brijnopvangbak
71
Brijn-membraanexpan-
sievat
1.
Installeer een brijnmembraanexpansievat.
2.
Controleer de voordruk van het brijnmembraanexpan-
sievat en stel het evt. in.
3.
Installeer een veiligheidsklep voor het brijncircuit (ope-
ningsdruk 3 bar).
4.
Installeer een automatische luchtafscheider in het brijn-
circuit.
5.
Installeer een brijnopvangbak.
6.
Verwijder de blinde doppen van de brijnaansluitingen.
U hebt deze niet meer nodig en ze kunnen op een vak-
kundige manier afgevoerd worden.
7.
Sluit de brijnleidingen op de warmtepomp aan.
8.
Isoleer alle brijnleidingen alsook de aansluitingen van
de warmtepomp dampdiffusiedicht.
0020213383_01 flexoTHERM exclusive Installatie- en onderhoudshandleiding
65
A
B
29
A
Van warmtebron naar
de warmtepomp (brijn
warm)
B
Van warmtepomp naar
de warmtebron (brijn
koud)

Installatie vullen en ontluchten 7

Aanwijzing
Vaillant beveelt aan om het Vaillant warm-
tepompen-brijnvulstation te installeren (niet
vereist bij installatie van de grondwatermo-
dule). Daardoor is een voorbereidende deel-
ontluchting van het brijncircuit mogelijk, bijv.
van de aanvoer- en terugloopleidingen van
het brijncircuit tot aan het product.
6.4

Hydraulische schakeling in het systeem

6.4.1
CV-circuits met directe verbinding
installeren
1.
Installeer de hydraulische componenten conform de
plaatselijke vereisten zoals bij het systeemschemavoor-
beeld, → installatiehandleiding voor het systeem.
2.
Sluit het vloercircuit resp. de CV-circuitverdeler direct
aan op de warmtepomp.
3.
Sluit een maximaalthermostaat aan om de vloerbe-
schermingsfunctie van de warmtepomp te garanderen.
(→ Pagina 22)
4.
Zorg ervoor dat er een minimale hoeveelheid circulatie-
water gegarandeerd is.
–
Minimale hoeveelheid circulatiewater: 35 % van de
nominale volumestroom
6.4.2
CV-circuits met directe verbinding en
warmwaterboiler installeren
1.
Installeer de CV-circuits voor het directe bedrijf.
(→ Pagina 17)
2.
Bevestig de in het toebehorenprogramma verkrijgbare
temperatuurvoeler (VR10) in de warmwaterboiler en
verbind deze met de warmtepomp.
7
Installatie vullen en ontluchten
7.1

CV-circuit vullen en ontluchten

7.1.1
Verwarmingswater/vul- en bijvulwater
controleren en conditioneren
Opgelet!
Kans op materiële schade door minder-
waardige verwarmingswater
▶
Zorg voor verwarmingswater van vol-
doende kwaliteit.
▶
Voor u de installatie vult of bijvult, dient u de kwaliteit van
het verwarmingswater te controleren.
Kwaliteit van het cv-water controleren
▶
Neem een beetje water uit het CV-circuit.
▶
Controleer visueel het cv-water.
▶
Als u sedimenterende stoffen vaststelt, dan moet u de
installatie spuien.
▶
Controleer met een magneetstaaf of er magnetiet (ijzer-
oxide) voorhanden is.
▶
Als u magnetiet vaststelt, reinig de installatie dan en
neem de nodige maatregelen voor de corrosiebescher-
ming. Of monteer een magneetfilter.
17
