6 Hydraulische installatie uitvoeren

B
A
2.

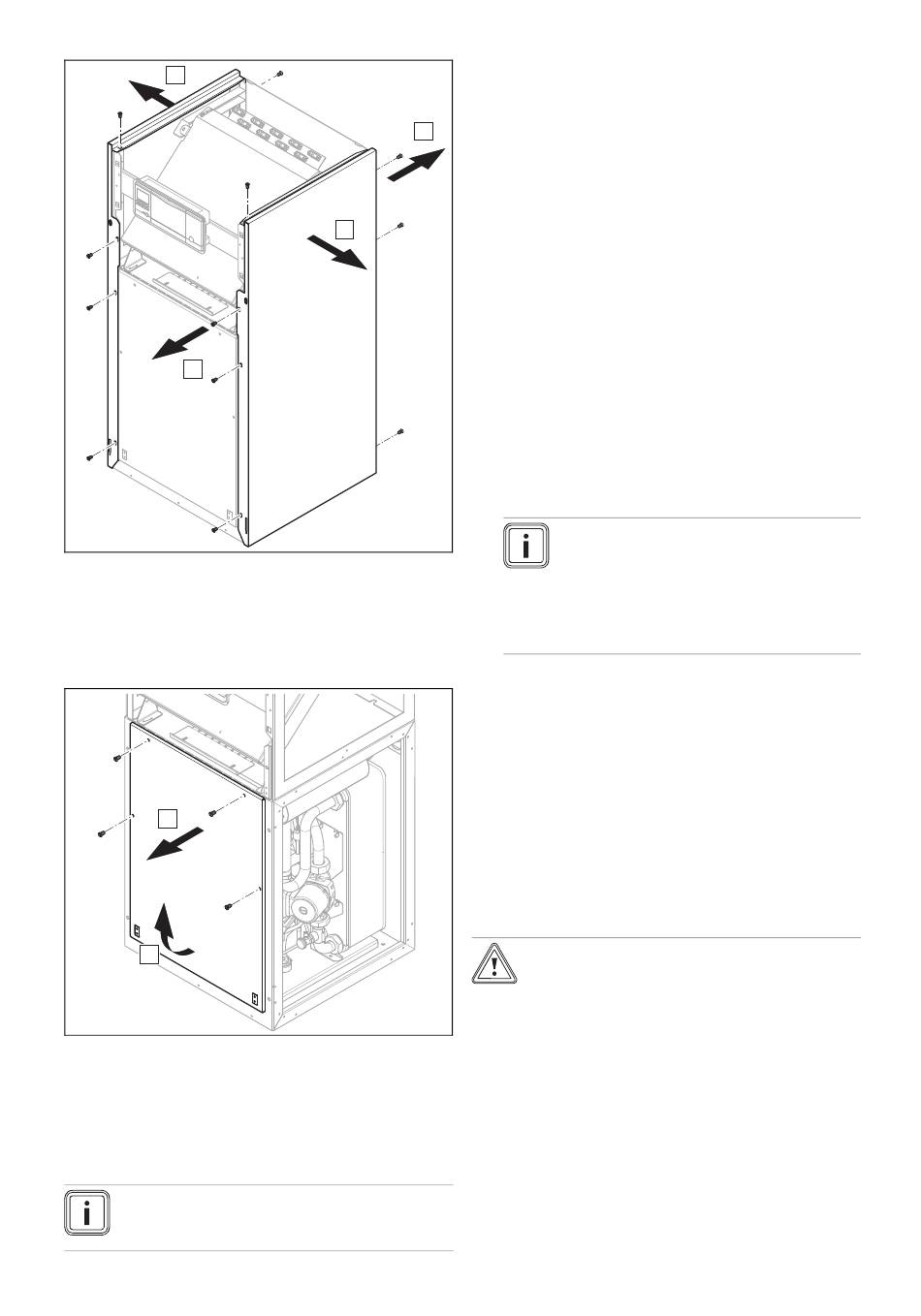

Draai 4 schroeven voor en 3 schroeven achter los voor
de demontage van een zijmantel.
3.
Haal de zijmantel eraf.
5.10
Koudemiddelcircuitafdekking indien nodig
demonteren
A
B
1.
Verwijder vier schroeven.
2.
Trek de koudemiddelcircuitafdekking bovenaan er naar
voren toe af en til deze uit de geleiding.
6
Hydraulische installatie uitvoeren
Aanwijzing
Systeemschema's vindt u in het → boek met sys-
teemschema's.
16
1.
Wanneer u actieve koeling met de warmtebron
bodem wilt gebruiken, zorg er dan voor dat de bo-
ring/grondsonde daarvoor geschikt is en neem de
nationale richtlijnen en wetten in acht. Het gebruik van
A
aardcollectoren nabij het oppervlak is verboden bij
actieve koeling.
2.
Spoel de CV-installatie voor het aansluiten van de
warmtepomp zorgvuldig door om mogelijke resten
te verwijderen, die zich in de warmtepomp kunnen
vastzetten en tot beschadigingen kunnen leiden!
B
3.
Installeer de aansluitleidingen spanningsvrij volgens de
maat- en aansluittekeningen.
–
–
–
–
4.
Breng automatische ontluchtingskleppen aan in de CV-
installatie.
6.1
Bij alle CV-installaties moet de minimale circulatiehoeveel-
heid aan CV-water (35 % van de nominale volumestroom,
zie tabel technische gegevens) zijn gegarandeerd.
Bij CV-installaties, die overwegend met thermostatisch of
elektrisch geregelde ventielen uitgerust zijn, moet een per-
manente, voldoende doorstroming van de warmtepomp ge-
garandeerd worden.
6.2
Installatie- en onderhoudshandleiding flexoTHERM exclusive 0020213383_01
Plaats de muurklemmen voor de bevestiging van
de CV-circuit- en brijncircuitbuizen niet te dicht bij
de warmtepomp aan om een geluidsoverdracht te
vermijden.
Gebruik eventueel in de plaats van muurklemmen
koelklemmen met extra rubberen isolatie en even-
tueel pantserslangen (rubberen slangen met wape-
ning).
Gebruik geen gegolfde slangen van roestvrij staal
om te hoge drukverliezen te vermijden.
Gebruik eventueel horizontale of rechthoekige aan-
sluitadapters uit het toebehoren.
Aanwijzing
De compressor van de warmtepomp is dub-
bel trillingsontkoppeld. Door het systeem
veroorzaakte trillingen van het koudemid-
delcircuit worden hierdoor geëlimineerd. Er
kunnen echter onder bepaalde voorwaarden
resttrillingen ontstaan.

Vereisten aan het CV-circuit

Warmtepomp op CV-circuit aansluiten

Opgelet!
Gevaar voor beschadiging door afzetting
van magnetiet!
Bij verwarmingssystemen met stalen buizen,
statische verwarmingsoppervlakken en/of
buffervatinstallaties kan het bij grote water-
hoeveelheden tot de vorming van magnetiet
komen.
▶
Zet ter bescherming van de pomp in het
product een magneetfilter in.
▶
Houd bij de keuze rekening met het druk-
verlies van de magnetietfilter.
