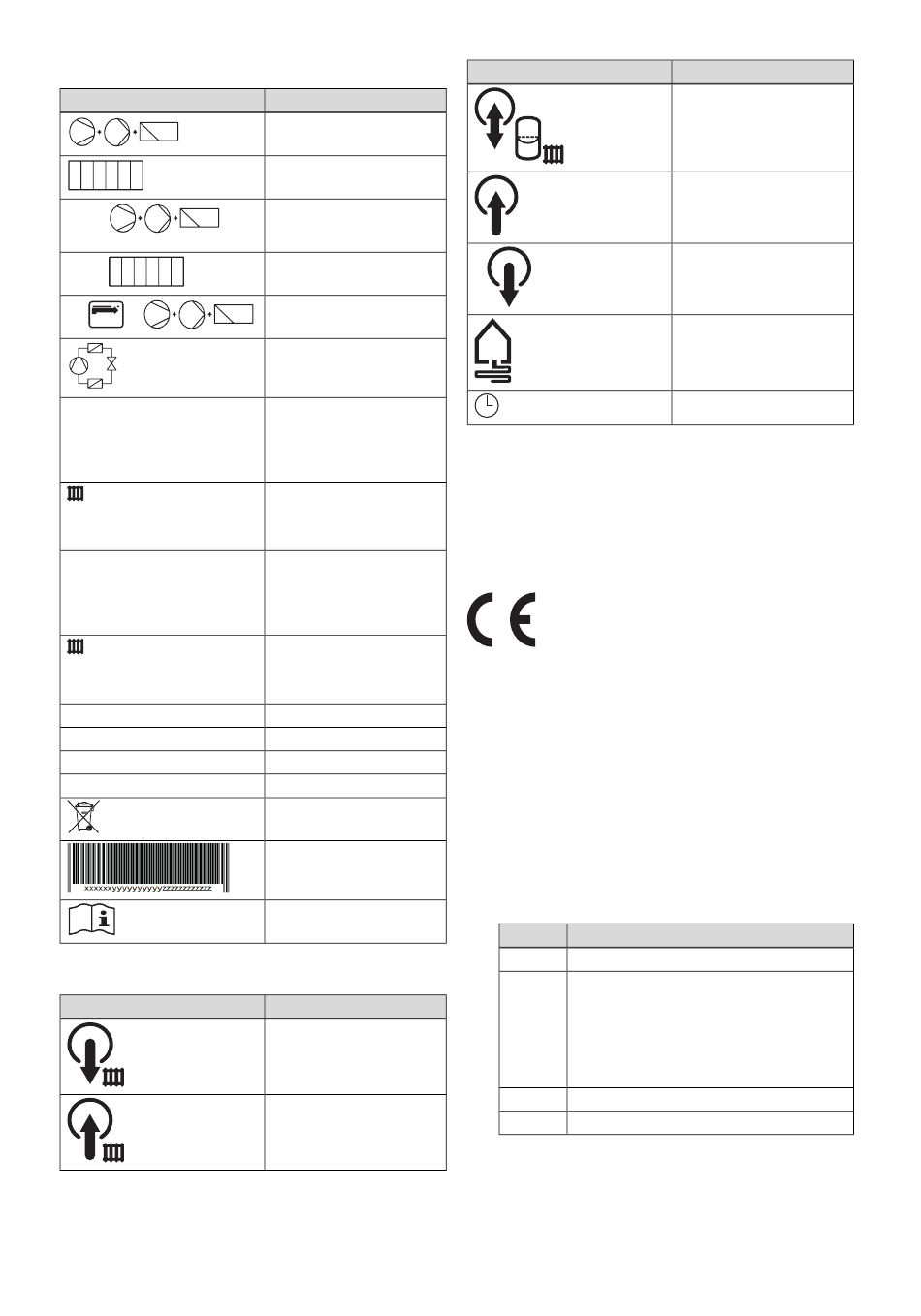

4.2

Gegevens op het typeplaatje

Gegevens op het typeplaatje
P Max
P Max
30 A
I +
+
COP B0/W35 /W45 /W55
B0/W35 /W45 /W55
COP W10/W35 /W45 /W55
W10/W35 /W45 /W55
V
Hz
W
IP
4.3

Toelichting bij de productstickers

Symbool op sticker
0020213383_01 flexoTHERM exclusive Installatie- en onderhoudshandleiding
Betekenis
Ontwerpspanning compres-
sor, pompen en thermostaat
Ontwerpspanning hulpver-
warming
max. gemeten vermogen
compressor, pompen en
thermostaat
max. gemeten vermogen
hulpverwarming
Aanloopstroom
Koudemiddeltype, vulhoe-
veelheid, toegestane dimen-
sioneringsoverdruk
Vermogenswaarde (Coef-
ficient of Performance) bij
brijntemperatuur 0°C en
CV-aanvoertemperatuur
35/45/55°C
Verwarmingsvermogen bij
brijntemperatuur 0°C en
CV-aanvoertemperatuur
35/45/55°C
Vermogenswaarde (Coef-
ficient of Performance) bij
grondwatertemperatuur 10°C
en CV-aanvoertemperatuur
35/45/55°C
Verwarmingsvermogen bij
grondwatertemperatuur 10°C
en CV-aanvoertemperatuur
35/45/55°C
Netspanning
Netfrequentie
Opgenomen vermogen
Veiligheidscategorie
Instructies voor de afvoer
Barcode met serienummer,
7e tot 16e cijfer = artikel-
nummer van het product
Handleiding lezen
Betekenis
CV-aanvoeraansluiting
CV-retouraansluiting
Symbool op sticker
A
B
4.4

Typeaanduiding en serienummer

De typeaanduiding en het serienummer bevinden zich
op een plaatje achter de frontklep en op het plaatje met
de hoofdtypeaanduiding. Het 7e tot 16e cijfer van het
serienummer vormen het artikelnummer.
4.5

CE-markering

 
Met de CE-markering wordt aangegeven dat de producten
volgens het typeplaatje voldoen aan de fundamentele vereis-
ten van de geldende richtlijnen.
De conformiteitsverklaring kan bij de fabrikant geraadpleegd
worden.
5

Montage

5.1

Leveringsomvang controleren

1.
Verwijder voorzichtig verpakking en beschermmateriaal,
zonder daarbij delen van het product te beschadigen.
2.
Controleer of de levering compleet is.
Aantal
Omschrijving
1
Warmtepomp
1
Aansluitingsset bestaande uit
–
3 platte afdichtingen (geel/groen) voor CV-
circuit
–
1 platte afdichting 3/4" voor de aansluiting
verwarmingsexpansievat
–
2 O-ring afdichtingen voor brijncircuit
1
Veiligheidsklep voor brijncircuit, 1/2", 3 bar
1
Zakje met documentatie
Montage 5
Betekenis
Aansluiting membraanexpan-
sievat verwarming
Aansluiting van warmtebron
naar de warmtepomp (brijn
warm)
Aansluiting van warmtepomp
naar de warmtebron (brijn
koud)
Warmtebron brijn
Blokkeertijd energiebedrijf
11
