Max. draaimoment aansluitklemmen: 1,2 Nm
8.1

eBus-leidingen plaatsen

1.
Plaats de eBUS-leidingen stervorming van een verde-
lerdoos naar de afzonderlijke producten.
2.
Let er bij de plaatsing op, dat de eBUS-leidingen niet
parallel aan de netaansluitingsleidingen worden ge-
plaatst.
–
Kabeldoorsnede: ≥ 0,75 mm²
8.2

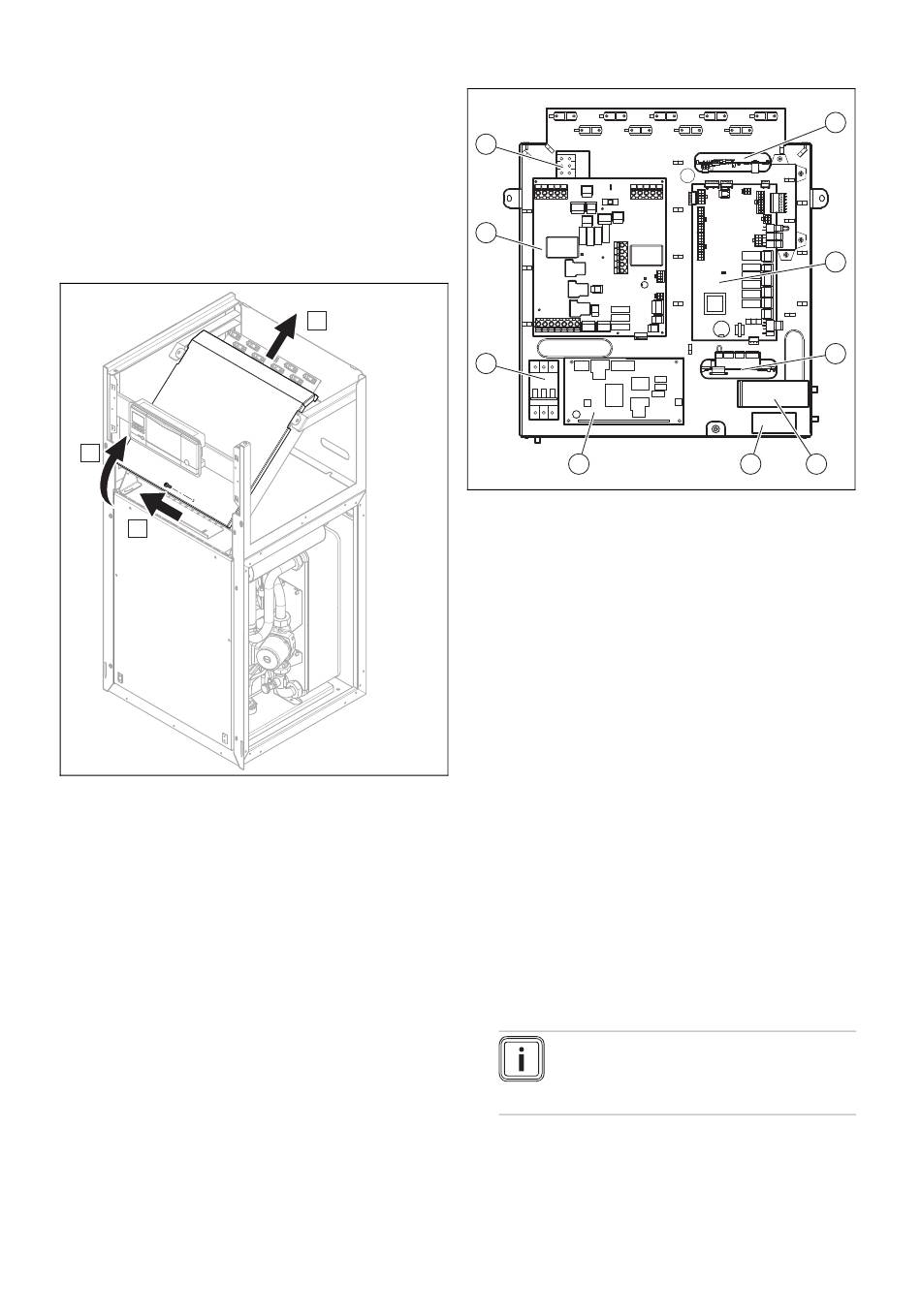

Schakelkast openen

B
A
1.
Draai de schroef eruit.
2.
Trek de deksel aan de onderkant iets naar voren en til
deze er naar boven toe uit.
0020213383_01 flexoTHERM exclusive Installatie- en onderhoudshandleiding
8.3
9
8
C
7
1
2
3
8.4
1.
2.
3.
4.
Elektrische installatie 8

Schakelkast

6
VR 32 Buskoppelaar
modulerend (optioneel)*
* Wanneer het in de
systeemthermostaat
geselecteerde systeem-
schema dit toebehoren
aangeeft, dan kan het
hier worden aangeslo-
ten.
Printplaat thermostaat
Multifunctionele module
VR 40 (2 uit 7) (optio-
neel)**
** Relais 1 dient als
foutcontactaanslui-
ting/alarmuitgang van
de warmtepomp. De
functie van relais 2 kan
worden ingesteld in de
systeemthermostaat.

Stroomvoorziening tot stand brengen

Leid de stroomvoorzieningsleiding(en) door de gaten in
de achterwand van het product.
Leid de kabels door het product, door de passende
trekontlastingen en naar de klemmen van de netaan-
sluitings- en thermostaatprintplaat.
Voer de aansluitbedrading uit zoals in de hierna vol-
gende aansluitschema's is afgebeeld.
Aanwijzing
Het instellen van een elektroschema is noch
bij de thermostaat, noch in het bedienings-
veld van de warmtepomp voorzien.
Draai de trekontlastingen vast.
1
2
3
5
4
4
Bedrijfscondensator
5
Startcondensator
6
Printplaat aanloop-
stroombegrenzer
7
Contactverbreker
8
Netaansluitingsprint-
plaat
9
Netaansluitklem elek-
trische bijstookverwar-
ming
21
