8.
Vul zo lang water bij tot op de manometer (ter plekke)
een CV-installatiedruk van ca. 1,5 bar is bereikt.
9.
Draai de vulklep en aftapkraan van het CV-circuit dicht.
10. Ontlucht het CV-circuit op de daarvoor bestemde plaat-
sen.
11. Ontlucht de CV-pomp via de aftapschroef van de CV-
pomp.
12. Controleer nogmaals de CV-installatiedruk (eventueel
vulproces herhalen).
13. Verwijder de vulslang van de vulklep en aftapkraan en
schroef de schroefdop er weer op.

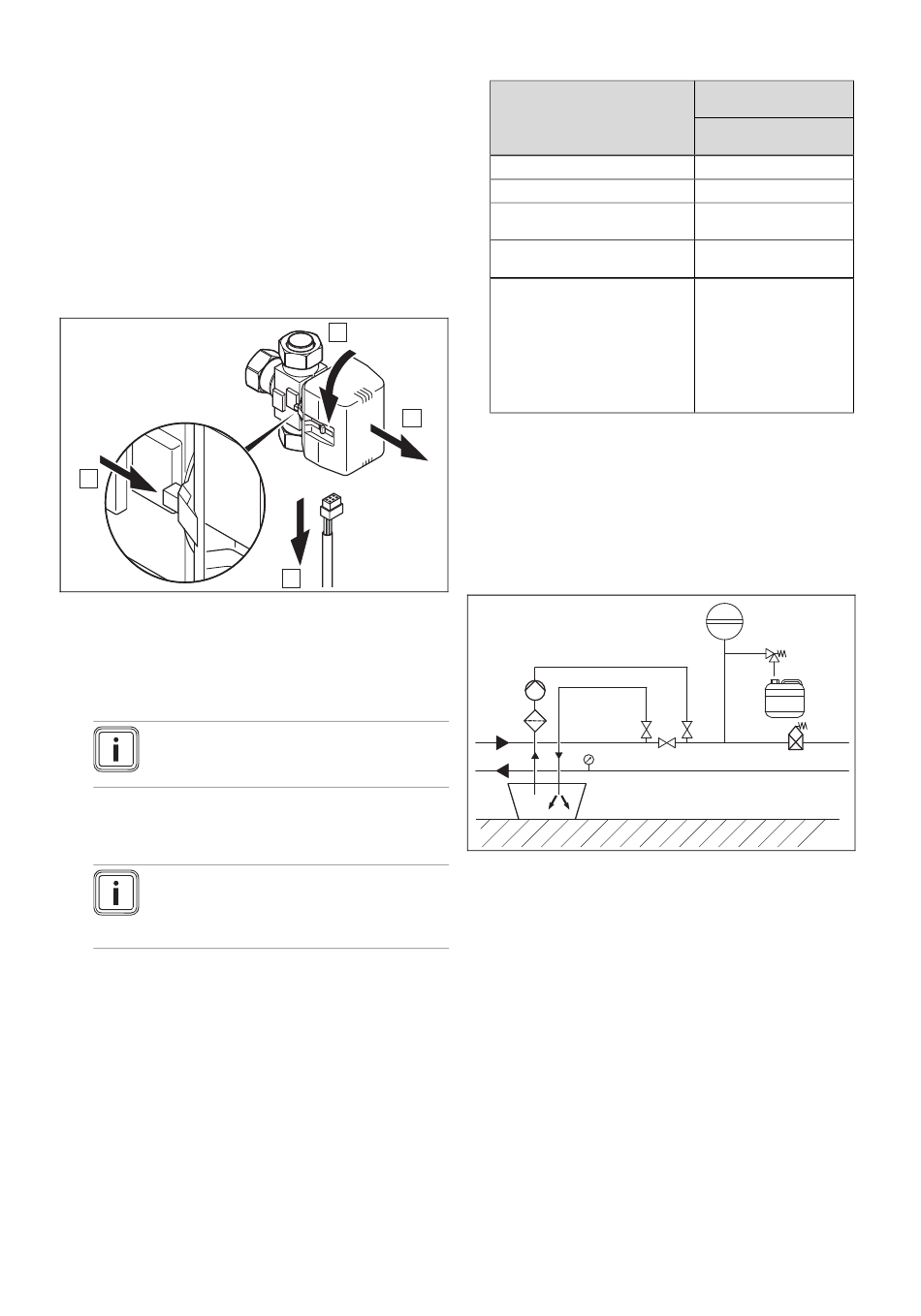

Omschakelklep verwarming/boilerlading in uit-
gangspositie brengen
B
14. Trek de stroomvoorzieningskabel op de motorkop van
de omschakelklep eraf (A).
15. Druk op de veiligheidshendel (B).
16. Draai de motorkop 45° (C).
17. Haal de motorkop eraf (D).
Aanwijzing
Daardoor gaat de veer in het klephuis terug
in de uitgangstoestand.
18. Draai de motorkop weer op het klephuis en sluit de
stroomvoorzieningskabel weer aan.
Aanwijzing
De witte omschakelhendel op de motorkop
van de omschakelklep moet nu in de uit-
gangspositie staan.
7.2

Brijncircuit vullen en ontluchten

7.2.1

Brijnvloeistof mengen

De brijnvloeistof bestaat uit water gemengd met een anti-
vriesmiddelconcentraat. Welke brijnvloeistoffen gebruikt mo-
gen worden, verschilt sterk per regio. Informeer u hierover bij
de bevoegde instanties.
Vaillant staat het gebruik van de warmtepomp alleen met
de genoemde brijnvloeistoffen toe, het gebruik met andere
vloeistoffen, bijv. met zuiver water, is niet toegestaan.
Als alternatief kunnen bij Vaillant ook kant-en-klaar mengsels
voor warmtepompen besteld worden.
▶
Gebruik een voldoende groot mengreservoir.
0020213383_01 flexoTHERM exclusive Installatie- en onderhoudshandleiding
C
45°
D
A
Installatie vullen en ontluchten 7
▶
Meng zorgvuldig ethyleenglycol met water.
Aandeel brijn
Aandeel water
Vriespunt* van het waterige
ethyleenglycolmengsel
Koudebescherming** van het
waterige ethyleenglycolmengsel
* Vriespunt
** Koudebescherming
▶
Controleer de mengverhouding van de brijnvloeistof.
–
Werkmateriaal: Refractometer
Bij bijzondere eisen zijn voor de warmtebronnen bodem ook
de volgende warmtedragend media door Vaillant toegestaan:
–
Waterachtige oplossing met 33% ± 1% vol. propyleengly-
col
7.2.2
Brijncircuit vullen
67
33
61
48
66
33
Vuilfilter
37
Automatische luchtaf-
scheider
42a
Brijn veiligheidsklep
48
Manometer (optioneel)
61
Afsluitklep
62
Afsluitklep
63
Afsluitklep
65
Brijnopvangbak
1.
Monteer het vuilfilter (33) in de drukleiding.
2.
Sluit de drukleiding van de vulpomp aan het afsluitven-
tiel (62) aan.
3.
Sluit de afsluitklep (63).
4.
Open de afsluitklep (62).
5.
Sluit een in de brijnvloeistof uitmondende slang op het
afsluitventiel (61) aan.
6.
Open de afsluitklep (61).
Vrijgegeven
omgevingsbron
Bo-
dem/grondwatermodule
30 %-vol.
70 %-vol.
-16 °C
-18 °C
Vanaf deze temperatuur
ontstaan de eerste ijs-
kristallen in de brijnvloei-
stof.
Bij deze temperatuur is
de helft van het vloeistof-
volume gestold, het is
een ijsbrij geworden.
71
42a
65
62
63
37
66
Brijnreservoir
67
Vulpomp
71
Brijn-membraanexpan-
sievat
A
Van warmtebron naar
de warmtepomp (brijn
warm)
B
Van warmtepomp naar
de warmtebron (brijn
koud)
A
B
19
