3 Systeemoverzicht
3.2

Werkwijze

3.2.1

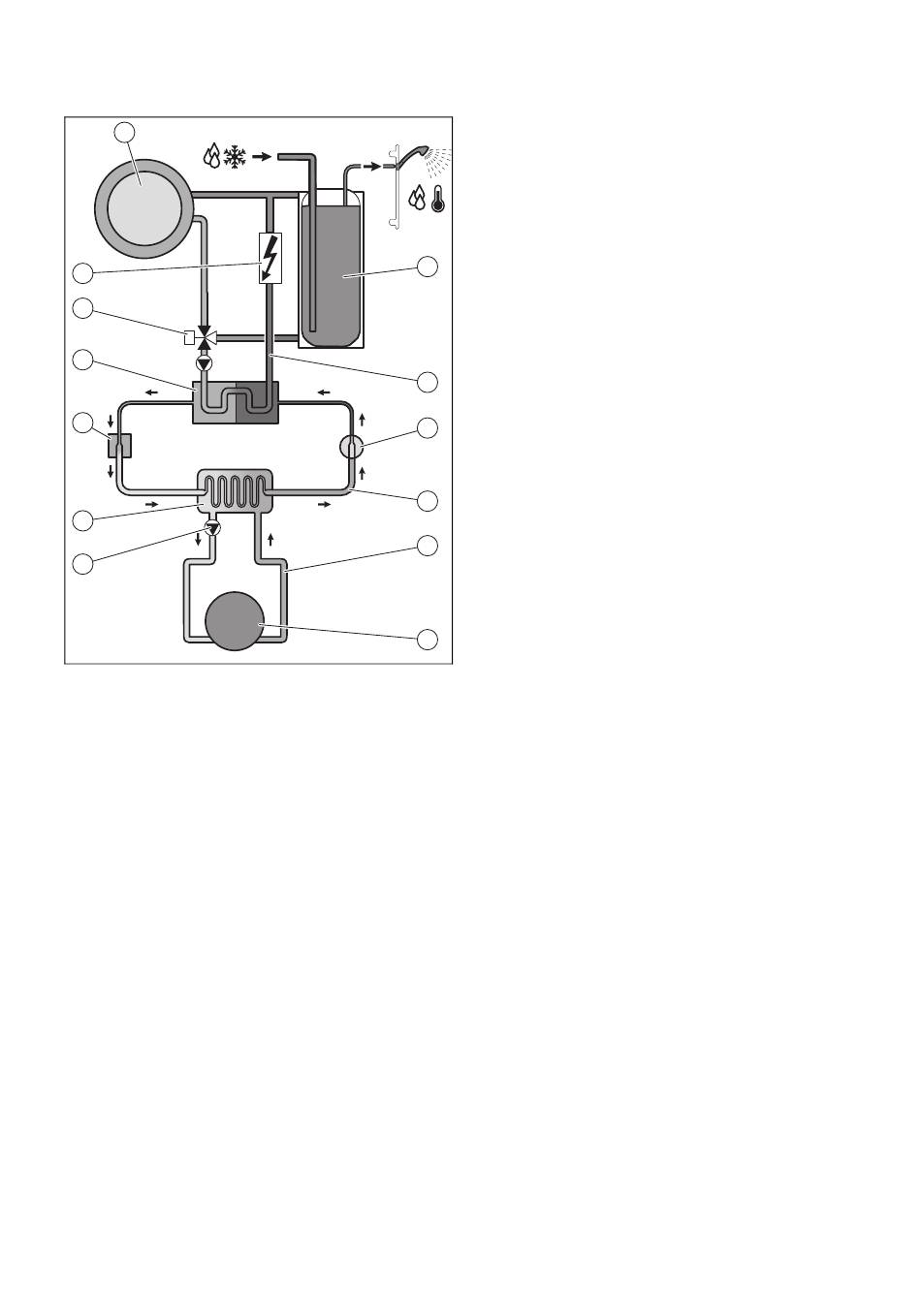

Warmtepomp
1
13
12
11
10
9
8
1
CV-installatie
2
Warmwaterboiler (optio-
neel)
3
CV circuit
4
Compressor
5
Koelmiddelcircuit
6
Brijncircuit
7
Warmtebron
Het warmtepompsysteem gebruikt de omgevingsenergie of
het grondwater als warmtebron.
De warmtepomp bestaat uit de volgende gescheiden circuits
die met warmtewisselaars met elkaar gekoppeld zijn. Deze
circuits zijn:
–
Het brijncircuit, dat de warmte-energie aan de bodem of
het grondwater onttrekt en deze aan het koudemiddelcir-
cuit doorgeeft
–
Het koudemiddelcircuit waarmee de warmte-energie van
de warmtebron op een bruikbaar hoger temperatuurni-
veau wordt gebracht en aan het verwarmingscircuit afge-
geven wordt
–
Het CV-circuit waarmee de woonruimtes worden ver-
warmd
Via de verdamper is het koudemiddelcircuit aan de warm-
tebron gekoppeld en neemt deze de warmte-energie ervan
op. Daarbij verandert de aggregaattoestand van het koude-
middel, het verdampt. Via de condensor is het koudemid-
delcircuit met de CV-installatie verbonden, waaraan hij de
8
2
3
4
5
6
7
8
Brijnpomp
9
Verdamper
10
Elektronisch expansie-
ventiel
11
Condensor
12
Omschakelklep verwar-
ming/boilerlading
13
Elektrische hulpverwar-
ming
Installatie- en onderhoudshandleiding flexoTHERM exclusive 0020213383_01
warmte-energie opnieuw afgeeft. Daarbij wordt het koude-
middel weer vloeibaar, het condenseert.
Omdat warmte-energie slechts door een lichaam met ho-
gere temperatuur op een lichaam met lagere temperatuur
kan overgaan, moet het koudemiddel in de verdamper een
lagere temperatuur dan de warmtebron hebben. Daarente-
gen moet de temperatuur van het koudemiddel in de con-
densor hoger zijn dat deze van het verwarmingswater om de
warmte-energie daar te kunnen afgeven.
Deze verschillende temperaturen worden in het koudemid-
delcircuit via een compressor en een expansieventiel ge-
creëerd, die zich tussen de verdamper en de condensor be-
vinden. Het dampvormige koudemiddel stroomt van de ver-
damper komend in de compressor en wordt door de com-
pressor verdicht. Hierbij stijgen de druk en de temperatuur
van de koudemiddeldamp sterk. Na deze procedure stroomt
het koudemiddel door de condensor, waarin het zijn warmte-
energie door condensatie aan het verwarmingswater afgeeft.
Als vloeistof stroomt het naar het expansieventiel, daarin
ontspant het zich sterk en verliest daarbij extreem aan druk
en temperatuur. Deze temperatuur is nu lager dan deze van
het brijn dat door de verdamper stroomt. Het koudemiddel
kan daardoor in de verdamper nieuwe warmte-energie opne-
men, waarbij het opnieuw verdampt en naar de compressor
stroomt. Het proces begint weer van voor af aan.
De verdamper en delen van het koudemiddelcircuit in het
binnenste van de warmtepomp zijn koude-geïsoleerd, zodat
er geen condens vrijkomt. Mocht er een klein beetje condens
vrijkomen, dan verdampt dit door de warmteontwikkeling in
het binnenste van de warmtepomp.
Het product is met een actieve koelfunctie uitgerust waar-
mee in de zomer bij hogere buitentemperaturen, de tempe-
ratuur in de woonruimtes getemperd kan worden. Voor dit
gebruik is bodem en grondwater geschikt als warmtebron.
Hiervoor is een vierwegomschakelklep in het koudemiddel-
circuit van de warmtepomp ingebouwd. Het principe van de
actieve koeling wordt toegepast, waarmee met behulp van
het koudemiddelcircuit warmte-energie aan de warmtebe-
nuttingsinstallatie (bijv. vloerverwarming) onttrokken wordt,
om deze naar de warmtebron te leiden. Hiervoor worden met
behulp van de vierwegomschakelklep de warmtewisselpro-
cedures in de verdamper en condensor hydraulisch in het
koudemiddelcircuit verwisseld.
Het verwarmingswater, dat in de aanvoer kouder is dan de
ruimtetemperatuur, neemt warmte-energie uit de ruimtes op
en wordt via de CV-circuitpomp naar de condensor (die in
het koelbedrijf als verdamper werkt) getransporteerd. Deze
warmte-energie wordt door het koudemiddel opgenomen en
via de condensor op een hoger temperatuurniveau gebracht.
Daarna wordt de warmte-energie in de verdamper (die in het
koelbedrijf als condensor werkt) aan het brijn afgegeven. Het
afgekoelde koudemiddel wordt naar het expansieventiel ge-
leid om opnieuw warmte-energie uit de condensor te kunnen
opnemen. De brijnpomp transporteert de warme brijn in de
bodem, waar de warmte-energie afgevoerd wordt.
Bij de installatie kan het zinvol zijn om sommige ruimtes
(bijv. badkamer) van de koelfunctie uit te sluiten en hiervoor
afzonderlijk afsluitkleppen aan te sturen. De warmtepompe-
lektronica geeft een signaal dat voor zo'n aansturing gebruikt
kan worden.
Als alternatief is er ook een passief koelingsmodel verkrijg-
baar, waarmee zonder compressorbedrijf en dus zonder be-
drijf van het koudemiddelcircuit warmte-energie, bijv. via een
