1. Lijn de uitsparing op de WWAN-kaart uit met het lipje op de M.2-kaartslot op de systeemkaart.
2. Schuif de WWAN-kaart in de M.2-kaartslot op de systeemkaart.
3. Sluit de antennekabels aan op de connectoren op de WWAN-kaart.
OPMERKING:
Voor computers die worden geleverd met een Cat 16 WWAN-kaart met vier connectoren sluit u de #5 witte/
grijze antennekabel aan op de hoofdconnector helemaal rechts van de WWAN-kaart en de #6 zwarte/grijze antennekabel
helemaal links op de Aux 1-connector.

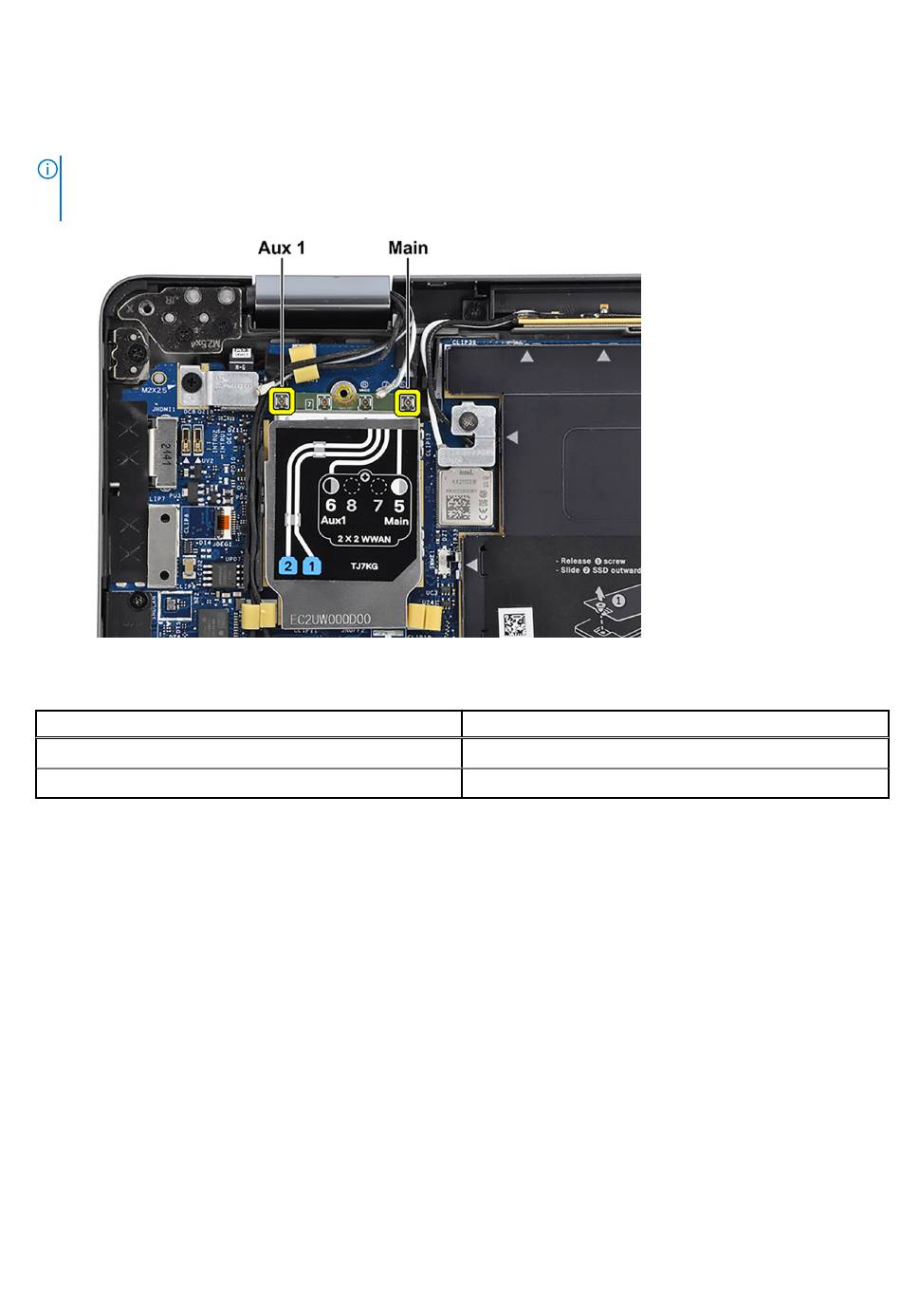

In de volgende tabel ziet u het kleurenschema van de antennekabels voor de draadloze kaart die door uw systeem wordt ondersteund.
Tabel 2. Kleurenschema WWAN-antennekabels
Connectoren op de draadloze kaart
Hoofd (witte driehoek)
Hulp (zwarte driehoek)
26
Onderdelen verwijderen en plaatsen
Kleur van de antennekabel
Wit
Zwart
