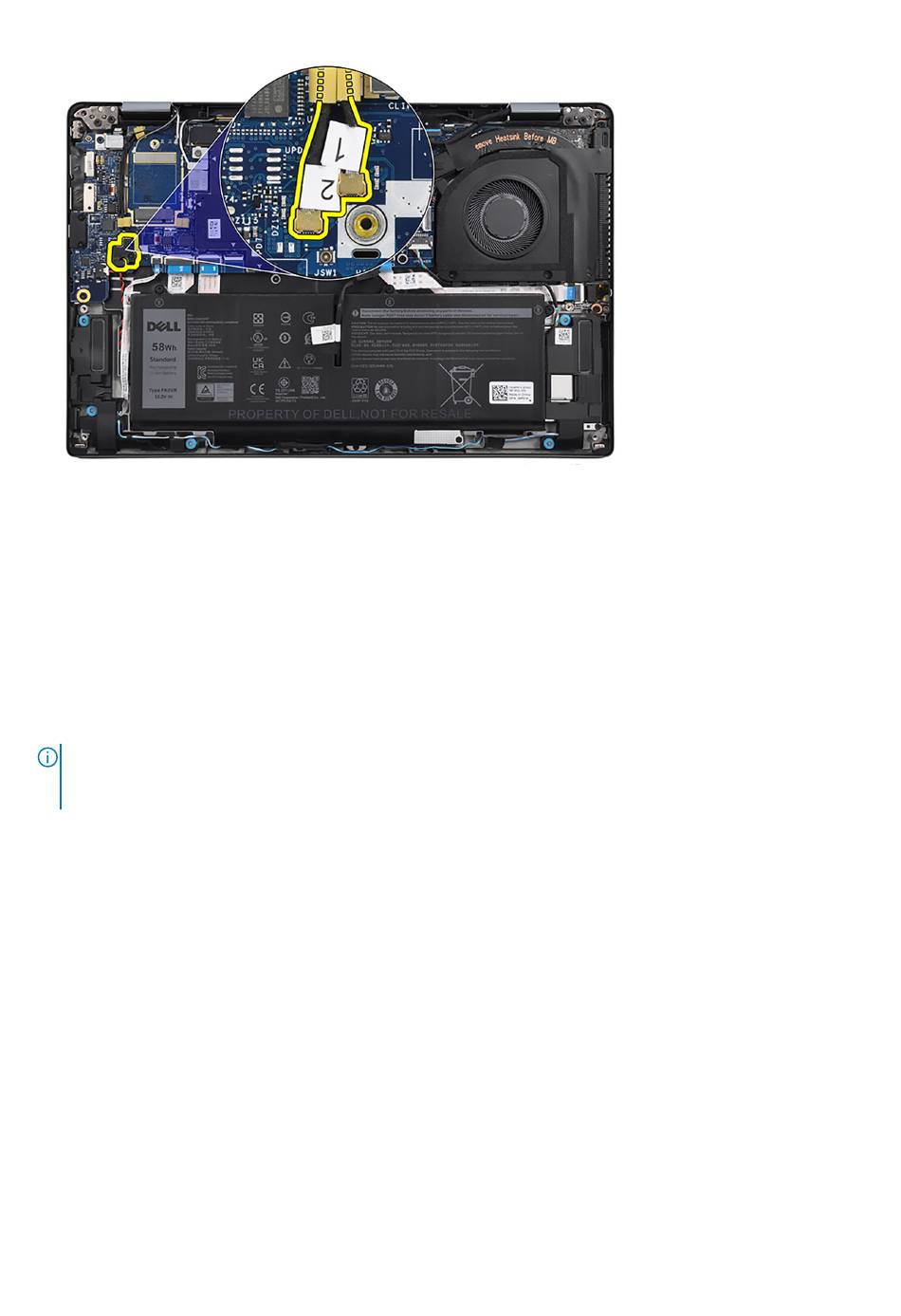

8. Verwijderen uit geleiders u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #6 zwarte/grijze WWAN Aux1-antennekabel en de
#5 witte/grijze WWAN-hoofdantennekabel uit de respectievelijke geleiders op de palmsteun- en toetsenbordeenheid.
9. Verwijder de twee schroeven (M2x2) waarmee de beugel van de beeldschermkabel aan de systeemkaart wordt bevestigd.
10. Verwijder de beugel van de beeldschermkabel van de systeemkaart.
11. Verwijder de tape waarmee de beeldschermkabel aan de systeemkaart is bevestigd.
12. Koppel de kabel van het touchscreen (voor computers die worden geleverd met een touchscreen), beeldschermkabel, IR-camerakabel
(voor computers die worden geleverd met een IR-camera) en de kabel van de sensordochterkaart (voor computers die worden
geleverd met een sensorkaart) los van de systeemkaart.
13. Openen u het beeldscherm in een hoek van 90 graden en plaatst u de computer op de rand van een plat oppervlak, zodat de
palmsteun- en toetsenbordeenheid plat op het oppervlak ligt en de beeldschermeenheid over de rand hangt.
14. Verwijder zes schroeven (M2.5x5) waarmee de beeldschermscharnieren aan de palmsteun- en toetsenbordeenheid zijn bevestigd.
15. Verwijder het beeldscherm uit de computer.
OPMERKING:
De beeldschermeenheid is een Hinge-Up Design (HUD) eenheid en kan niet verder uit elkaar worden gehaald
wanneer deze eenmaal van het onderste chassis is verwijderd. Als een component van de touchscreeneenheid niet goed werkt en
moet worden vervangen, vervang dan de gehele touchscreeneenheid.
Onderdelen verwijderen en plaatsen
45
