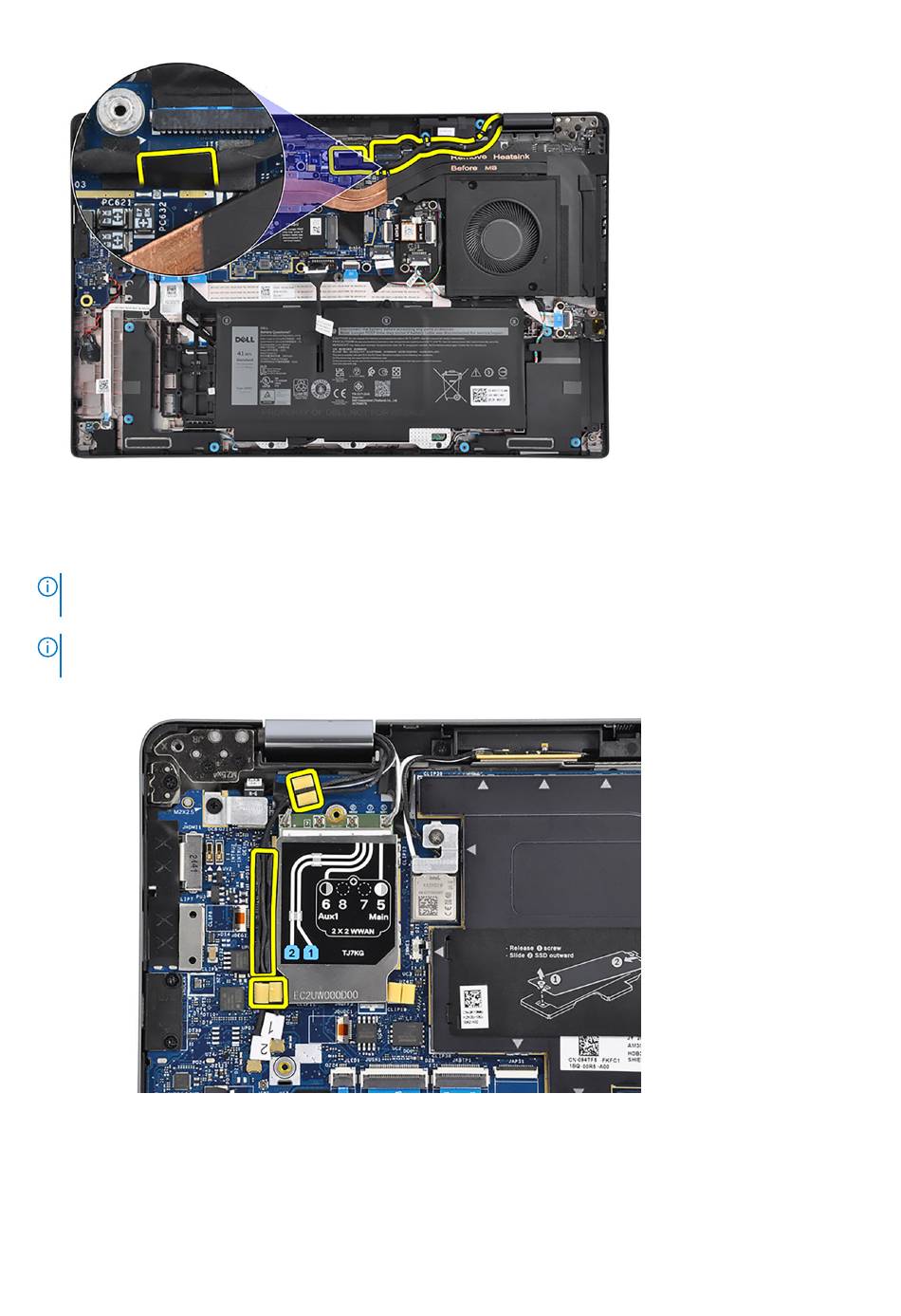

7. Lijn de beugel van de beeldschermkabel uit en plaats deze in de daarvoor bestemde slot op de systeemkaart.
8. Plaats de twee schroeven (M2x2) terug om de beugel van beeldschermkabel aan de systeemkaart te bevestigen.
9. Geleiden u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #6 zwarte/grijze WWAN Aux1-antennekabel en de #5 witte/grijze
WWAN-hoofdantennekabel door de respectievelijke geleiders op de palmsteun- en toetsenbordeenheid.
OPMERKING:
Stappen 11 t/m 14 zijn alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-
kaart.
OPMERKING:
Wanneer u de WWAN-antennekabels geleidt, bevestigt u de Darwin-kabels en de zwarte/grijze WWAN-
antennekabel (voor WWAN-configuratie) op zijn plaats met de sponzen.
10. Sluit de #1 Darwin-antennekabel en #2 Darwin-antennekabel aan op de respectievelijke connectoren op de systeemkaart.
Onderdelen verwijderen en plaatsen
49
