OPMERKING:
Stappen 16 t/m 19 zijn alleen van toepassing op computers die worden geleverd met een geïnstalleerde WWAN-
kaart.
OPMERKING:
Wanneer u de WWAN-antennekabels geleidt, bevestigt u de Darwin-kabels en de zwarte/grijze WWAN-
antennekabel (voor WWAN-configuratie) op zijn plaats met de sponzen.
13. Sluit de #1 Darwin-antennekabel en #2 Darwin-antennekabel aan op de respectievelijke connectoren op de systeemkaart.

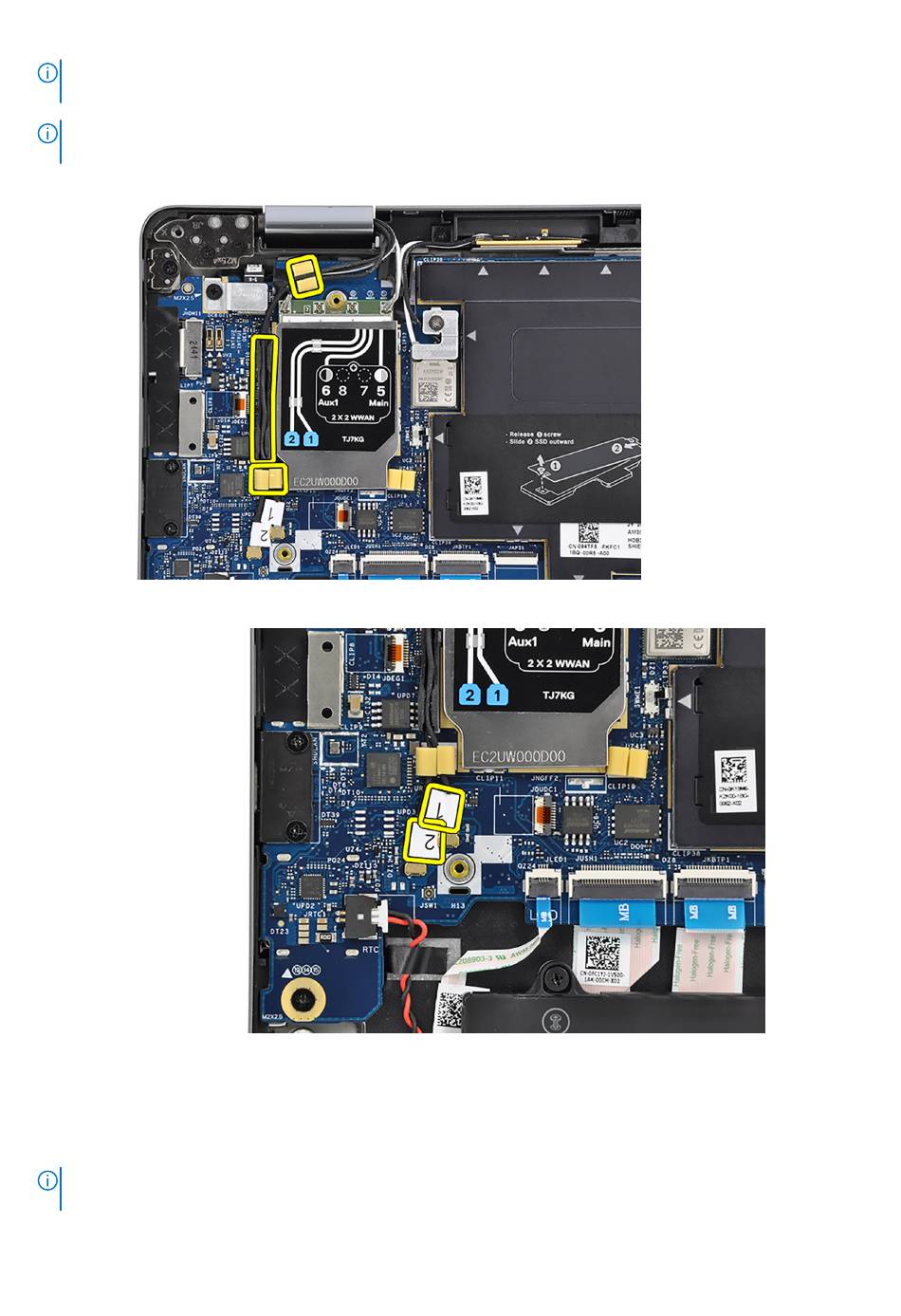

Afbeelding 4. WWAN-configuratie
14. Uitlijnen met de desbetreffende slot op de systeemkaart en de beugel plaatsen.
15. Terugplaatsen u de schroef (M2x2.5) terug om de Darwin-beugel aan de systeemkaart te bevestigen.
16. Sluit flexibele printplaten van de vingerafdruklezer aan op de connectoren op de systeemkaart.
OPMERKING:
Stappen 20 t/m 22 zijn alleen van toepassing op computers die worden geleverd met een aan/uit-knop met
vingerafdruklezer.
Onderdelen verwijderen en plaatsen
75
