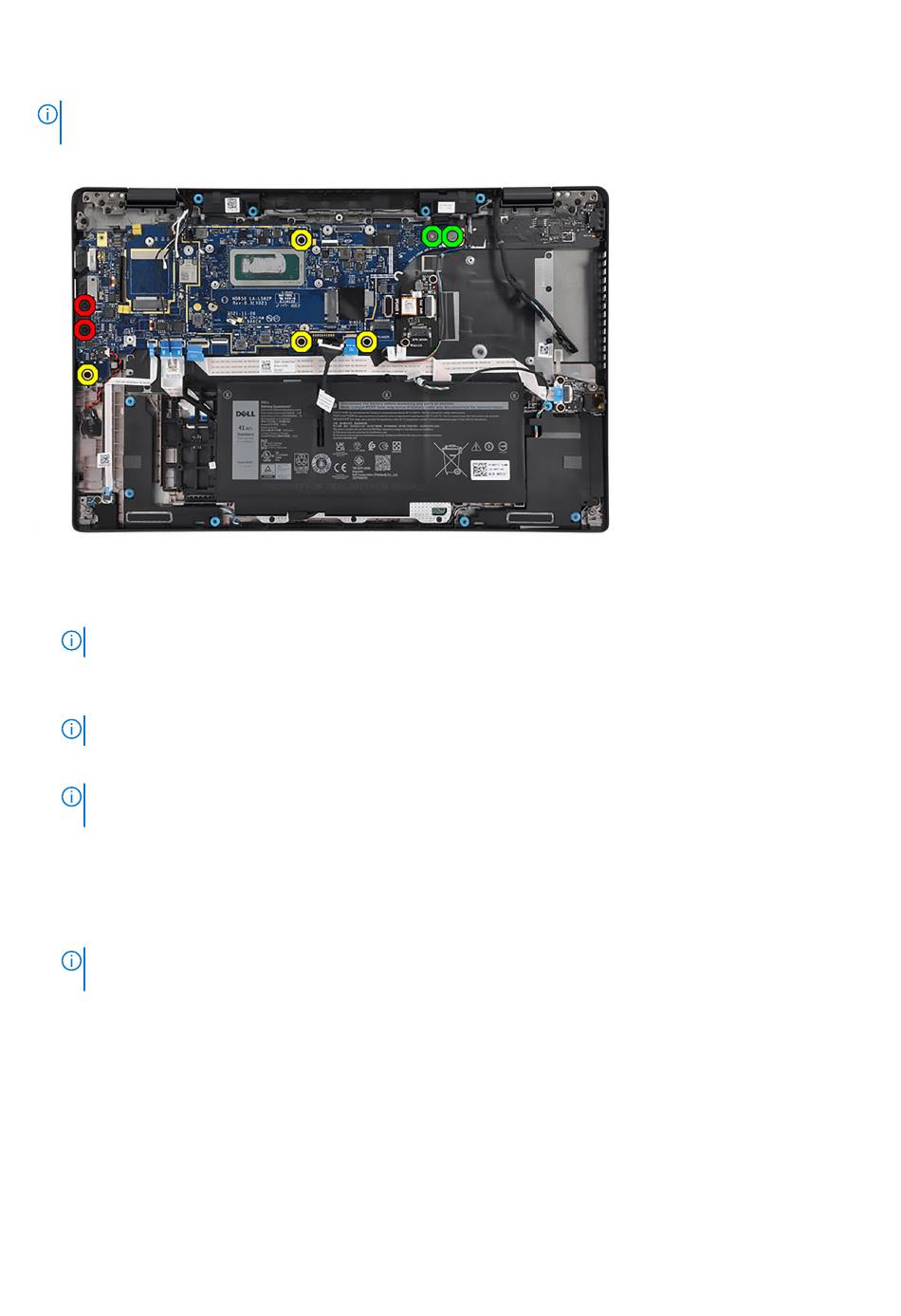

4. Plaats de vier schroeven (M2x2.5), de twee schroeven (M2x4) en de twee schroeven (M2x3) terug om de systeemkaart aan de
palmsteun- en toetsenbordeenheid te bevestigen.
OPMERKING:
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde aan/uit-knop met
vingerafdruklezer.
5. Sluit de volgende kabels aan op de bijbehorende connectoren op de systeemkaart:
a. Touchscreenkabel, indien van toepassing
OPMERKING:
b. Beeldschermkabel
c. IR-camerakabel, indien van toepassing
OPMERKING:
d. Kabel van de sensor op de dochterkaart, indien van toepassing
OPMERKING:
dochterkaart.
e. FPC hoofdluidsprekers dochterkaart
f. Tweeterluidsprekerkabel
g. FFC audio-dochterkaart
h. Touchpad FFC
i.
FFC USH-dochterkaart, indien van toepassing
OPMERKING:
dochterkaart.
j.
FFC LED-dochterkaart
6. Gebruik de tape om de beeldschermkabel aan de systeemkaart te bevestigen.
7. Lijn de beugel van de beeldschermkabel uit en plaats deze in de daarvoor bestemde slot op de systeemkaart.
8. Plaats de twee schroeven (M2x2) terug om de beugel van beeldschermkabel aan de systeemkaart te bevestigen.
9. Leid de WLAN-antennekabels door de geleiders en sluit ze aan op de desbetreffende connectoren op de systeemkaart.
10. Uitlijnen met de desbetreffende slot op de systeemkaart en de beugel plaatsen.
11. Terugplaatsen u de schroef (M2x2) terug om de WLAN-beugel aan de systeemkaart te bevestigen.
12. Geleiden u de #1 Darwin-antennekabel, #2 Darwin-antennekabel, #6 zwarte/grijze WWAN Aux1-antennekabel en de #5 witte/grijze
WWAN-hoofdantennekabel door de respectievelijke geleiders op de palmsteun- en toetsenbordeenheid.
74
Onderdelen verwijderen en plaatsen
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerd touchscreen.
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde IR-camera.
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde sensor op de
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde USH-
