Stappen

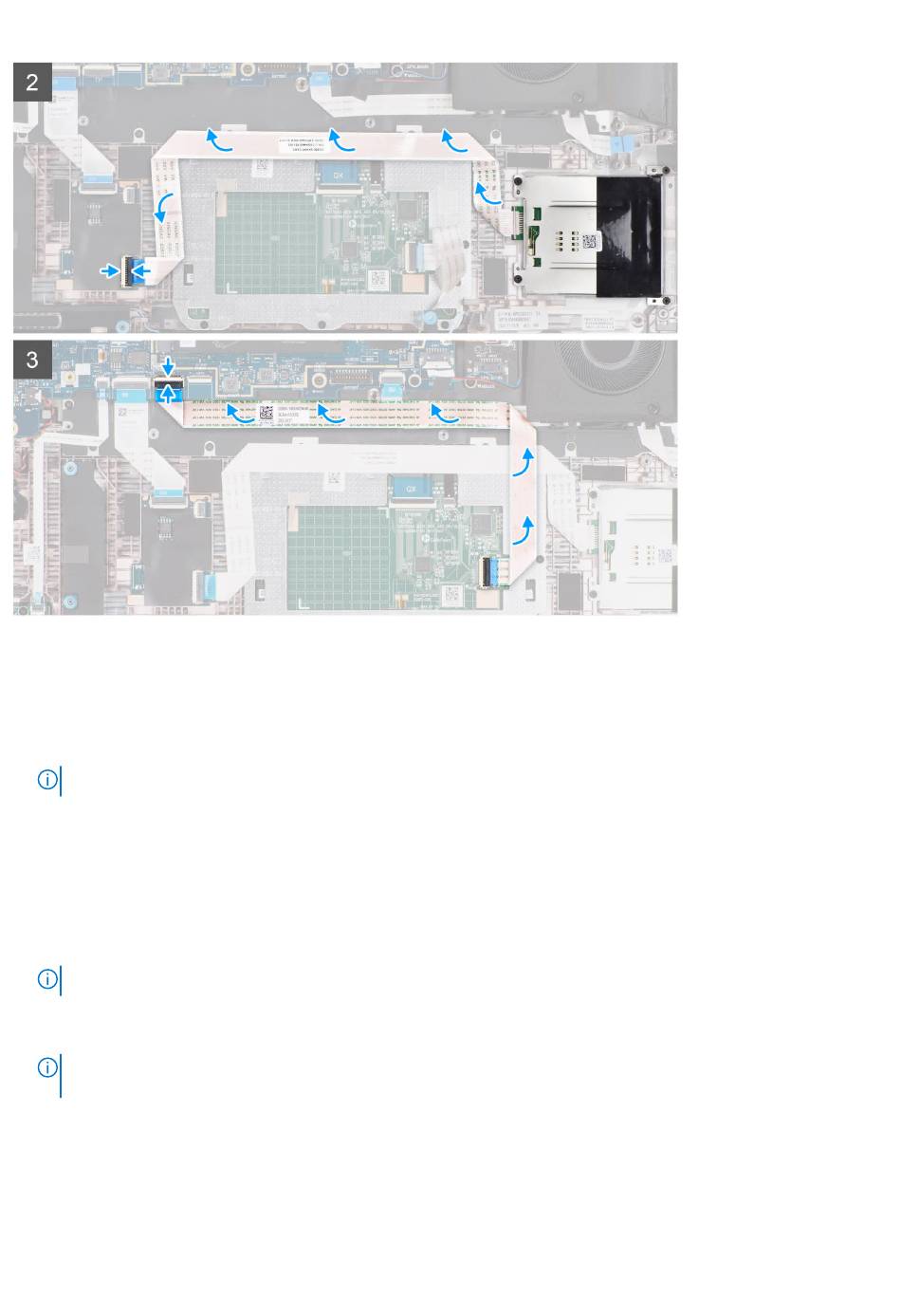

1. Plaats de smartcardlezer samen met de flexibele platte kabel van de smartcardlezer in het slot op de computer.
2. Plaats de vier schroeven (M2x2.5) terug om de smartcardlezer op de palmsteun- en toetsenbordeenheid te bevestigen.
3. Bevestig de flexibele platte kabel van de smartcardlezer aan de palmsteun- en toetsenbordeenheid.
4. Bevestig de flexibele NFC-printplaten aan de flexibele platte kabel van de smartcardlezer.
OPMERKING:
Deze stap is alleen van toepassing op computers die worden geleverd met een geïnstalleerde NFC-module.
5. Bevestig de flexibele platte kabel van het touchpad aan de flexibele platte kabel van de smartcardlezer.
6. Sluit de connector aan op de USH-dochterkaart.
7. Sluit de flexibele NFC-printplaten (voor computers die worden geleverd met een NFC-module) en de flexibele platte kabel van de
smartcardlezer aan op de respectievelijke connectoren op de USH-dochterkaart.
8. Sluit de flexibele platte kabel van de touchpadbeugel aan op de aansluiting op de systeemkaart.
9. Gebruik de uitlijningspunten en rubberen dichtingsringen om de linkerluidspreker in de slot op de palmsteun- en toetsenbordeenheid te
plaatsen.
OPMERKING:
Zorg dat de uitlijnpunten zijn verbonden via de rubberen dichtingsringen op de linkerluidspreker.
10. Leid de kabel van de hoofdluidspreker langs de onderkant van de thermische ventilator. Bevestig de kabel van de hoofdluidspreker in
de routeringsgeleiders op de palmsteun- en toetsenbordeenheid.
OPMERKING:
De kabel van de hoofdluidspreker moet door de geleiders worden geleid om schade aan de luidsprekerkabel te
voorkomen bij het plaatsen van de onderplaat.
11. Sluit de kabel van de hoofdluidspreker aan op de connector op de dochterkaart van de hoofdluidspreker.
Vervolgstappen
1. Installeer de
3-cels batterij
2. Installeer de onderplaat.
of de
4-cels
batterij, afhankelijk van welke van toepassing is.
Onderdelen verwijderen en plaatsen
63
